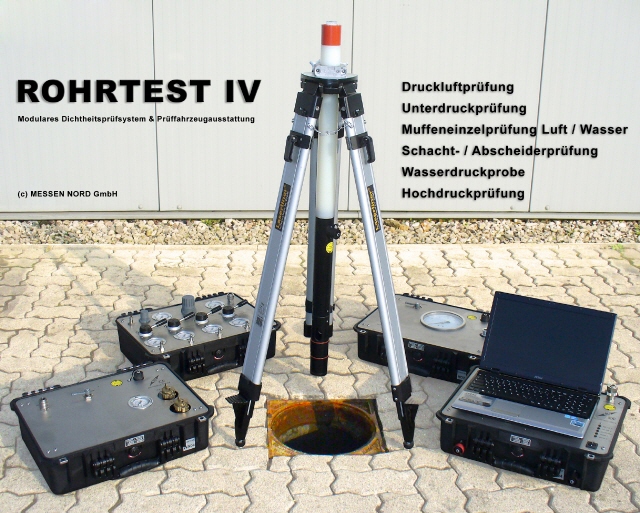

ROHRTEST-4 - Dichtheitsprüfgerät

Beschreibung

Das modular aufgebaute System gestattet die Prüfung von Rohrleitungen, Abwasserkanälen, Muffen und Schächten auf Dichtigkeit. Das Gerätesystem ist sowohl für den Kfz-Einbau, als auch für den mobilen Betrieb geeignet. Mit dem Grundgerät können Überdruck- und Vakuumprüfungen mit dem Prüfmedium Luft nach den aktuell im EG-Bereich angewendeten Prüfnormen durchgeführt werden.
Mit den verfügbaren Erweiterungskomponenten werden Prüfungen mit dem Prüfmedium Wasser, sowohl im Niederdruck- als auch im Hochdruckbereich realisiert. Zur Dateneingabe, zur automatischen Steuerung des Befüllens und des Prüfungsablaufes sowie zur Protokollerstellung ist im Grundgerät ein Notebook-PC integriert. Der Prüfungsablauf wird online visualisiert und die Leckrate sowie eine Prognose auf das Prüfungsergebnis angezeigt.

Technische Parameter

  • Versorgung: 230V AC und 12 V DC (Kfz-Bordspannung)
  • Druckluft- und Vakuumprüfungen nach: DIN EN 1610; ATVM 143 Teil 6; LfW 4.3-8; Önorm B2503; SIA 190; VSA; Sonderprüfung (freie Parameter)
  • Protokolle: Auftragnehmer- / Auftraggeberdaten, Beschreibung Auftragsobjekt, Prüfungsvorgaben, Prüfungsresultat, Druckverlaufgrafik (Farbausdruck)
  • Messbereich: -600 ... + 600 mbar
  • Genauigkeit: +/- 0.5 mbar
Systemkomponenten
  Systemkomponenten Prüfverfahren
Steuergerät mit integrierter Messeinrichtung LUFT / VAKUUM (RT-ST04) wird für alle Prüfverfahren benötigt, enthält integrierte Messeinrichtung Luft / Vakuum sowie Spannungsversorgungen 12/230V, Datenwandler und Prüfcontroller für alle Messeinrichtungen. Prüfungen nach DIN EN 1610 (Druckluft), DWA M
143/6, DWA A 139, DWA A 142 (Vakuum), LfW 4.3-6, ÖNORM B2503, SIA 190/VSA
Externe Messeinrichtung Luft (RT-EXTL) Externe Befüll- und Messeinrichtung Luft zum Prüfen großer Haltungsvolumen, Einsatz direkt an der Absperreinrichtung, schnelles und sicheres
Befüllen von Großvolumen Prüfungen nach DIN EN 1610 (Druckluft), DWA M
143/6, ÖNORM B2503, SIA 190/VSA
Messeinrichtung SCHACHT (RT-SP04) Schacht- und Abscheiderprüfungen nach DIN EN
1610, DWA A 139, DWA M 143/6, DIN 1999-100,
DIN 4040-100, SIA 190 / VSA
Temperatur-Sensor Temperatursensor zur Erfassung der Prüfraum- bzw. Wassertemperatur Incl. Anschlußport am ST04, Anschlußkabel 10 m, ist Voraussetzung für Meßgenauigkeit 0,03 mm des SP04
NEU - Funkübertragungssystem für externe Pegelsensoren und Druckmesseinrichtungen (RT-WIRELESS) Funkübertragungssystem für externe Pegelsensoren und Druckmesseinrichtungen der Dichtheitsprüfgeräte ROHRTEST-4, RPG-3 und MPG
NEU - WLAN-Option zum Steuergerät ROHRTEST-ST04 (RT-WLAN) Egal ob vom Notebook, Tablet-PC oder vom Operatorarbeitsplatz des Inspektionsfahrzeugs aus: unsere Prüfgeräte lassen sich ab sofort über WLAN-Funkverbindung fernsteuern und abfragen.
Die Verbindung ist selbstverständlich gesichert, und wird sie (z.B. durch Überschreitung der Funkreichweite) unterbrochen, schaltet die Steuereinheit automatisch in einen sicheren Betriebszustand, um jedwede Gefährdung auszuschließen - z.B. wird bei Druckluftprüfungen der Befüllvorgang automatisch gestoppt, bis die Funkverbindung wieder sicher die Kontrolle durch den Bediener gewährleistet.
Messeinrichtung WASSER (RT-WA04) Wasserdruckprüfungen durch automatische Wassernachspeisung, Bestimmung der zur Aufrechterhaltung des Prüfdruckes notwendigen Wasserzugabemenge nach DIN EN 1610 (Wasser, Niederdruck), DIN 4033, ÖNORM B2503
Externer Präzisions-Wasserdrucksensor (RT-EXTW) Gestattet in Verbindung mit der Messeinrichtung WASSER die Prüfung mit konstantem Wasserpegel durch automatische Wasserzugabe bei Rohrleitungsprüfungen mit Freispiegel, Einsatz des Drucksensors am Absperrorgan
Externer Präzisions-Wasserdrucksensor in Rüsselausführung / Rüsselsensor (RT-EXTWR) Gestattet in Verbindung mit der Messeinrichtung WASSER die Prüfung mit konstantem Wasserpegel durch automatische Wasserzugabe bei Rohrleitungsprüfungen mit Freispiegel, Einsatz des Drucksensors im Einlauf
Rinnenprüfsonde inkl. Haltegestell Modifizierter Schachtpegelsensor RT-SP04 für die Anwendung bei flachen
Wasserpegeln ab 16 mm

Max. Meßbereich 10 mm
Referenzprüfbehälter
(RT-REFBEH)
Behälter für Referenzpegelmessung Edelstahl 200 x 200 mm incl. Halterungen zur Anbringung an der Pegelsonde RT-SP04 sowie zur Anbringung einer 2. Pegelsonde als Referenz
Messeinrichtung HOCHDRUCK (RT-HD04) Prüfungen nach DIN EN 805 bzw. der früheren Norm DIN 4279 (Wasser, Hochdruck) zur automatischen Prüfung von Trink- und Abwasserdruckleitungen. Integrierte Prüfung auf Luftfreiheit durch gesteuerte Druckabsenkung,
Kontraktionsverfahren für PE-HD-Leitungen
Luftverteilungskoffer (RT-LV04) Muffen- und Haltungsprüfungen mit Druckluft und Wasser nach DWA M 143/6, DIN EN 1610 u.a., Steuerung des Prüf- und Blasendruckes für max. 4 Absperrblasen bzw. einen Muffenprüfpacker
Muffenprüfhaspel (RT-MU04) Manuell betriebene Haspel mit Verbindungsleitung 100 m zum Muffenprüfpacker über nur eine Schlauchleitung mit innenliegendem Anschlusskabel für Messsensor, Luftsteuerung und Beobachtungskamera Optional Einblendung der Prüfdaten ins Videobild
Muffenprüftrommel LUFT, motorisch
(RT-MUPA)
Muffenprüftrommel wie MUPF, jedoch motorisch angetrieben, incl. Kreuzleitspindel /
Reversierführung und Schutzhausung BxHxT 569x650x660 mm, Trommelsteuerung für Betrieb an 230 V ACVersorgung, Joystick-Anschluß für Auf-/Abhaspeln
Muffenprüfgerät
DN 200 - 250 mm
DN 300 - 350 mm
DN 400 - 500 mm
DN 600 - 700 mm
Muffenprüfgeräte mit Kamerahalter, Leichtlaufrollen und Schnellentlüftungsventil. Geringes Prüfraumvolumen, Kamerabeobachtung durch Plexiglaszylinder
Fahrwagen für Muffenprüfpacker Kamerafahrwagen zum Verschieben der ROHRTEST-Muffenprüfgeräte in Rohrleitungen ab DN 150 incl. Axialkamera und Fahrwagensteuerung
Kamerafahrwagen in schwerer, wasserdichter Ausführung, Fahrwagensteuerung für Betrieb an 230 V AC-Versorgung mit Joystick für Fahrtrichtung und -geschwindigkeit, Umschaltung Axial- / Radialkamera
Stahlrahmen-Schlauchhaspel 100 m Schlauchhaspel mit 100 m Kunststoff-Gewebeschlauch 13 mm Haspelausführung Stahlrahmen für Kfz-Einbau mit prüfdichter Drehdurchführung und Klappdrehgriff, Schlauchkupplung GEKA nachspannbar, Schlauchanschluß an der Haspel
Stahlrahmen-Kabelhaspel 100 m Kabelhaspel mit 100 m Verlängerungskabel zum Verlegen des Meßanschlußports des Steuergerätes RT-ST04 (vollbelegt) Haspelausführung Stahlrahmen für Kfz-
Einbau mit prüfdichter Drehdurchführung und Klappdrehgriff, Kabelbuchse mit
Endverschluß, Kabel zum Steuergerät Standard 5 m
Seitenkanalverdichter zur Druckluft- und Unterdruckerzeugung mit Gestell Verdichter zum Bewegen großer Luftdurchsätze bei der Großkanalprüfung (Überdruck) und Schachtprüfung (Unterdruck), Ansaugleistung 137 m3/h, Lieferung incl. voreingestellter Über- und Unterdruck-Druckbegrenzungsventile 230 mbar, Motorschutzschalter, Anschlußkabel, Luftanschlüsse GEKA, Verdichter montiert in herausnehmbarem Gestell mit Standfüßen und Tragegriff
Transportkoffer für Messeinrichtung Schacht/Abscheider (RT-SPCASE) Hochwertiger, schlagfester Kunststoff-Transportkoffer 120 x 42 x 24 cm mit Schaumeinlage zum sicheren Transport von ROHRTEST-Pegelmesssonde, Stativ, Verlängerungsrohren und Anschlusskabel
Dichtheitsprüffahrzeuge

Dichtheitsprüffahrzeug / Fahrzeugeinbau

Wir unterstützen Sie bei der Planung Ihres nächsten Prüf- bzw. Kombinationsfahrzeuges. Alle Systemkomponenten wie Panele, Verteiler- und Anschlußeinheiten, Steuerungen, Meßeinrichtungen und Industrie-PC's sowie erprobte Fahrzeugkonzepte existieren als 3D-CAD-Modelle, so daß Sie bereits in der Planungsphase Ergonomie und Optik des Entwurfes prüfen können.

Ausstattung von Prüf- und Inspektionsfahrzeugen

  • Racklösungen mit Schlauch- und Kabelhaspeln
  • Druckluftversorgung, Anschluß- und Steuerpanels
  • Steuerungs-, Anschluß- und Umschalteinheiten - Komponenten für Operatorarbeitsplätze
  • Komponenten für die Um- und Aufrüstung bestehender Dichtheitsprüffahrzeuge für Haltungs- und Muffenprüfungen, Erweiterungsmodule für Schacht- und Abscheiderprüfungen
  • Prüfsoftwareanbindung an Inspektionssysteme
