Abbiegbare Schiebeanlagen


RiMaxio

RiMaxio

RiMaxio Hochdruck-Spülkamera

  • Lenkbare Hochdruck-Spülkamera
  • Per Fernbedienung durch Wasserhochdruck lenkbar
  • Für Reinigung und Inspektionen ab DN 50 - DN 150
  • Kompaktes System
  • 45° bogengängig ab DN 50
  • Hochgenauer Meterzähler
  • Rundumschutz und hohe Stabilität durch Würfelform
  • Einfaches Handling
  • Große Akku-Kapazität (optional) in leichter Lithium Technik – Made in Germany
  • Hochwertige Scheibenbremse
  • Hohe Stabilität
  • Kleinteiletasche

Zubehör

  • TFT-Monitor 5,6"
  • TFT-Monitor 5,6" mit SD-Kartenspeicher, Video- und Bildspeicher
  • TFT-Monitor 8" mit SD-Kartenspeicher, Video- und Bildspeicher
  • Ortungssender
  • Akku 36 V / 2,6 Ah mit Lithium-Technik und Ladegerät
  • Transport-Trolley

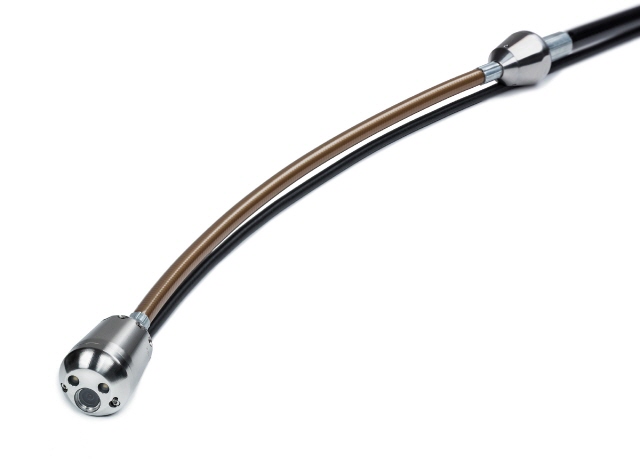

Kamerakopf RiMaxio

  • Lenkbare Hockdruck-Spülkamera
  • Per Fernbedienung durch Wasserhochdruck lenkbar
  • Axial-Kamera ø 33 mm
  • 45° bogengängig ab DN 50
  • 87° bogengängig ab DN 100
  • Hochauflösendes Farb-Kameramodul
  • Weitwinkelobjektiv
  • Automatische Blendensteuerung
  • Hochleistungs-LED-Beleuchtung
  • Schutzglaskombination aus Saphir und Spezialkunststoff
  • Fixfokus

Link

RiFlexio S

RI-Haspel mittel - digital

  • 50 m Schiebekabel, DN 10,3 mm
  • Feststellbremse
  • Anzeige von Rotations- und Schwenkwinkel in Grad
  • Meterzähler eingeblendet in Monitor
  • Video - Eingang / Ausgang BNC
  • Betrieb 100V AC bis 240V AC
  • Handfernsteuerung
  • Haspelgestell aus Edelstahl

Kamerasystem

  • Schwenkkopf-Kamera DN 56 mm
  • 45° bogengängig ab DN 80 mm
  • 87° bogengängig ab DN 100 mm
  • Abbiegefähig ab DN 80 mm in 45°-Abzweig
  • Abbiegefähig ab DN 100 mm in 87°-Abzweig
  • Schwenkwinkel ±120°
  • Schwenkwinkel inkl. Blickbereich ±141°
  • Rotation unendlich
  • Hochauflösendes Farb-Kameramodul
  • Automatische Blendensteuerung
  • Automatisch vertikales Bild
  • Kamerakopf Nullstellung
  • Beidseitig gelagerte Schwenkachse
  • Elektrische Fokussierung
  • Hochleistungs-LED-Beleuchtung
  • Schutzglaskombination aus Saphir und Spezialkunststoff
  • Drucksensor mit Alarmfunktion bei Druckabfall
  • Schiebeführung ab DN 110 mm

Optionen

  • TFT-Monitor 5,6"
  • TFT-Monitor 5,6" mit SD-Kartenspeicher, Video- und Bildspeicher
  • TFT-Monitor 8" mit SD-Kartenspeicher, Video- und Bildspeicher
  • Ortungssender
  • Text-Generator
  • Schiebeführung ab DN 160 mm Axialkamera RI 4035 VB (vertikales Bild) - für Untersuchungen ab DN 70 bis DN 300 mm
  • Führungskäfig ab DN 100 mm für RI 4035 VB
  • Rollenschlitten ab DN 200 mm für RI 4035 VB
  • Halterung für Schiebeführung an Haspelgestell
  • Schwenkkopfkamera RI 78 SKS - für Untersuchungen ab DN 100 bis DN 300 mm
  • Kabeltrommel mit 50 m Verlängerungskabel zur Übertragung von Videosignalen, Weglängen und Steuerbefehlen
  • Klemmbare Vorschubdüse an Schiebekabel

einsetzbare Kameraköpfe

RI 56100 SKS

- 45° bogengängig ab DN 80
- 87° bogengängig ab DN 100
- Schwenkwinkel ±120°
- Schwenkwinkel inkl. Blickbereich ±148°
- Rotation unendlich
- Rutschkupplung in der Rotationsachse
- Hochauflösendes Farb-Kameramodul
-Automatische Blendensteuerung
-Automatisch vertikales Bild (abschaltbar)
- Kamerakopf Nullstellung
- Beidseitig gelagerte Schwenkachse
- Elektrische Fokussierung
- Hochleistungs-LED-Beleuchtung
- Schutzglaskombination aus Saphir und Spezialkunststoff
- Drucksensor mit Alarmfunktion bei Druckabfall
- Schiebeführung ab DN 110
RI 4035 VB (digital)

Beschreibung:
- Axial-Kamera ø 40 mm
- 45° bogengängig ab DN 80
- 87° bogengängig ab DN 100
- Hochauflösendes Farb-Kameramodul
- Weitwinkelobjektiv
- Automatische Blendensteuerung
- Automatisch vertikales Bild
- Hochleistungs-LED-Beleuchtung
- Schutzglaskombination aus Saphir und Spezialkunststoff
- Fixfokus
- Führungskugel ab DN 50
- Führungsbürste ab DN 100
RI 78 SKS

- Schwenkkopf-Kamera ø 78 mm
- 45° bogengängig ab DN 100
- 87° bogengängig ab DN 125
- Schwenkwinkel ±130°
- Schwenkwinkel inkl. Blickbereich ±158°
- Rotation unendlich
- Rutschkupplung in der Rotationsachse
- Hochauflösendes Farb-Kameramodul
- Automatische Blendensteuerung
- Automatisch vertikales Bild (abschaltbar)
- Kamerakopf Nullstellung
- Beidseitig gelagerte Schwenkachse
- Elektrische Fokussierung
- Hochleistungs-LED-Beleuchtung mit getrennter Lichtregelung für Nah- und Fernbereich
- Schutzglaskombination aus Saphir und Spezialkunststoff
- Drucksensor mit Alarmfunktion bei Druckabfall
- Zweipunkt-Laser
- 3-fach Zoom digital
RiFlexio S HD

Handkabeltrommel

  • Bis zu 100 m Kamerakabel
  • Feststellbremse
  • Meterzähler eingeblendet in Monitor
  • Video - Eingang / Ausgang BNC
  • Betrieb 100V AC bis 240V AC
  • Handfernsteuerung
  • Vorschubdüse HD 1/4" mit 1/2" Anschluss und Anschlussmöglichkeit an Kamerastecker
  • Schlauchanbindung einschl. Schutzschlauch

Kamerasystem

  • Schwenkkopf-Kamera DN 56 mm
  • 45° bogengängig ab DN 80 mm
  • 87° bogengängig ab DN 100 mm
  • Abbiegefähig ab DN 80 mm in 45°-Abzweig
  • Abbiegefähig ab DN 100 mm in 87°-Abzweig
  • Schwenkwinkel ±120°
  • Schwenkwinkel inkl. Blickbereich ±141°
  • Rotation unendlich
  • Hochauflösendes Farb-Kameramodul
  • Automatische Blendensteuerung
  • Automatisch vertikales Bild
  • Kamerakopf Nullstellung
  • Beidseitig gelagerte Schwenkachse
  • Elektrische Fokussierung
  • Hochleistungs-LED-Beleuchtung
  • Schutzglaskombination aus Saphir und Spezialkunststoff
  • Drucksensor mit Alarmfunktion bei Druckabfall
  • Schiebeführung ab DN 110 mm

Optionen

  • TFT-Monitor 5,6"
  • TFT-Monitor 5,6" mit SD-Kartenspeicher, Video- und Bildspeicher
  • TFT-Monitor 8" mit SD-Kartenspeicher, Video- und Bildspeicher
  • Ortungssender
  • Text-Generator
  • Axialkamera RI 4035 VB (vertikales Bild) - für Untersuchungen ab DN 70 bis DN 300 mm
  • Führungskäfig ab DN 100 mm für RI 4035 VB
  • Rollenschlitten ab DN 200 mm für RI 4035 VB
  • Schwenkkopfkamera RI 78 SKS - für Untersuchungen ab DN 100 bis DN 300 mm
  • Kabeltrommel mit 50 m Verlängerungskabel zur Übertragung von Videosignalen, Weglängen und Steuerbefehlen
  • Vorschubdüse HD 3/8" mit 1/2" Anschluss und Anschlussmöglichkeit an Kamerastecker
USB - NozzCam 3D

Abbiegedüse mit Color-Kamera-Einheit

abbiegen - reinigen - inspizieren - aufzeichnen

Technische Daten

  • Speicherfähigkeit: SD-Karte
  • Anschlüsse: 1/4″ - 3/8″ – 1/2″
  • Literleistung: ab 20l/min
  • Gewicht: 7.5 kg
  • Kabellänge: 60 m
  • Monitor: 8″ TFT-Bildschirm
  • Stromversorgung: 230 Volt 50 Hz 12 V-Betrieb, Laufzeit 2.5 Stunden
  • Menüführung: Touch-Display
  • Bogengängigkeit: NW125-87°
  • Masse: Breite: 330 mm, Tiefe 320 mm

Vorteile

  • Optische Kontrollfunktion während des Reinigungsvorgangs
  • Selbstständiges Einziehen in das Rohr durch integrierte HD-Düse
  • Einfache Handhabung bei Abbiegen in Abzweigungen
  • Unabhängig vom Antriebsaggregat
