Schiebeaal

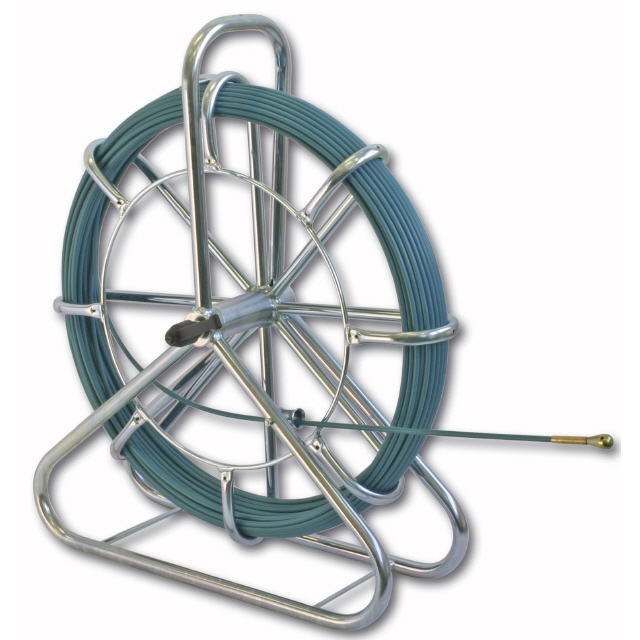

Für Kameraanlagen und die Positionierung von Rohrblasen und Sanierungspacker. Glasfaserstäbe mit verzinkter Stahlhaspel, stehnde Ausführung inkl. M-Gewinde.

DN 4.5 mm

Schiebeaal DN 4.5 mm

  • Schiebeaal mit Glasfaserstab DN 4,5 mm mit Polypropylen-Ummantelung, komplett mit Anfangs/Endhülse M5 und Zugkopf M5 mit Öse. Aufgespult auf verzinkter Stahlhaspel in stehender Ausführung mit Korbdurchmesser 330 mm.
  • Abmessungen: 360 x 185 x 550 mm
  • für Rohr-DN 40 - 60 mm
  • mind. Radius: 310 mm
  • max. Länge: 40 m

Verfügbare Grössen

Art.-Nr. Grösse Länge Gewicht
GVFO20MB DN 4.5 mm 20 m 3.5 kg
GVFO30MB DN 4.5 mm 30 m 3.7 kg
GVFO40MB DN 4.5 mm 40 m 3.9 kg

Ersatzteile / Zubehör

Art.-Nr. Beschreibung Grösse Länge
GVFORIC20MB Ersatzaal DN 4.5 mm 20 m
GVFORIC30MB Ersatzaal DN 4.5 mm 30 m
GVFORIC40MB Ersatzaal DN 4.5 mm 40 m
GVFOOGGR Anfangsbirne M5 mit Schäkel DN 23.0 mm
GVFOR Anfangs/Endhülse, M5 DN 6.0 mm
GVA45 Ersatz-Stahlhaspel DN 330 mm
DN 6.0 mm

Schiebeaal DN 6.0 mm - liegend

  • Schiebeaal mit Glasfaserstab DN 6,0 mm mit Polypropylen-Ummantelung, komplett mit Anfangs/Endhülse M6 und Zugkopf M6 mit Öse. Aufgespult auf verzinkter Stahlhaspel in horizontaler Ausführung mit Korbdurchmesser 550 mm.
  • Abmessungen: 580 x 580 x 300 mm
  • für Rohr-DN 50 - 80 mm
  • mind. Radius: 400 mm
  • max. Länge: 60 m

Verfügbare Grössen

Art.-Nr. Grösse Länge Gewicht
GVSH30MB DN 6.0 mm 30 m 4.7 kg
GVSH40MB DN 6.0 mm 40 m 5.2 kg
GVSH50MB DN 6.0 mm 50 m 5.6 kg
GVSH60MB DN 6.0 mm 60 m 5.9 kg

Schiebeaal DN 6.0 mm - stehend

  • Schiebeaal mit Glasfaserstab DN 6,0 mm mit Polypropylen-Ummantelung, komplett mit Anfangs/Endhülse M6 und Zugkopf M6 mit Öse. Aufgespult auf verzinkter Stahlhaspel in stehender Ausführung mit Korbdurchmesser 550 mm.
  • Abmessungen: 630 x 530 x 220 mm
  • für Rohr-DN 50 - 80 mm
  • mind. Radius: 400 mm
  • max. Länge: 60 m

Verfügbare Grössen

Art.-Nr. Grösse Länge Gewicht
GVSV30MB DN 6.0 mm 30 m 6.6 kg
GVSV40MB DN 6.0 mm 40 m 7.2 kg
GVSV50MB DN 6.0 mm 50 m 7.8 kg
GVSV60MB DN 6.0 mm 60 m 8.3 kg

Ersatzteile / Zubehör

Art.-Nr. Beschreibung Grösse Länge
GVSRIC30MB Ersatzaal DN 6.0 mm 30 m
GVSRIC40MB Ersatzaal DN 6.0 mm 40 m
GVSRIC50MB Ersatzaal DN 6.0 mm 50 m
GVSRIC60MB Ersatzaal DN 6.0 mm 60 m
GVSOOGGR Anfangsbirne M6 mit Schäkel DN 23.0 mm
GVSR Anfangs/Endhülse, M6 DN 8.0 mm
GVAH55 Verzinkte Stahlhaspel in liegender Ausführung DN 550 mm
GVAV55 Verzinkte Stahlhaspel in stehender Ausführung DN 550 mm
DN 7.5 mm

Schiebeaal DN 7.5 mm - stehende Ausführung

  • Schiebeaal mit Glasfaserstab DN 7,5 mm mit Polypropylen-Ummantelung, komplett mit Anfangs/Endhülse M12 und Anfangsbirne mit Schäkel. Aufgespult auf verzinkter Stahlhaspel in senkrechter Ausführung mit Korbdurchmesser 630 mm.
  • Abmessungen: 785 x 665 x 250 mm
  • für Rohr-DN 65 - 100 mm
  • mind. Radius: 500 mm
  • max. Länge: 70 m

Verfügbare Grössen

Art.-Nr. Grösse Länge Gewicht
GVFI40MB DN 7.5 mm 40 m 8.1 kg
GVFI50MB DN 7.5 mm 50 m 8.8 kg
GVFI60MB DN 7.5 mm 60 m 9.4 kg
GVFI70MB DN 7.5 mm 70 m 10.0 kg

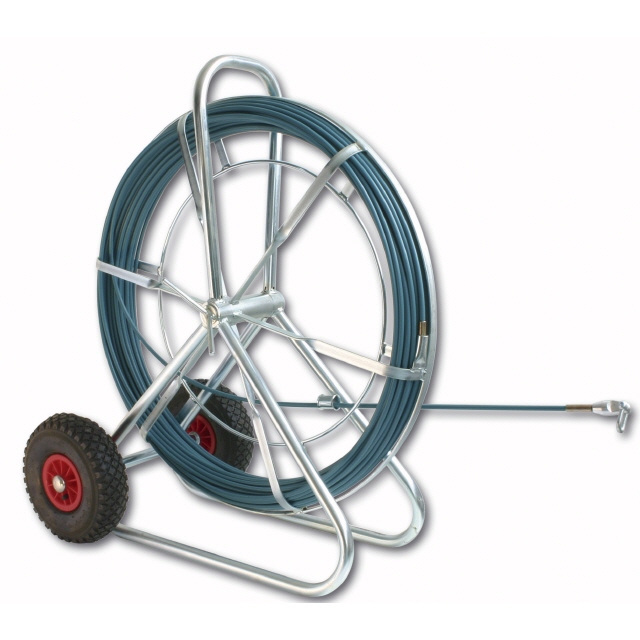

Schiebeaal DN 7.5 mm - fahrbare Ausführung

  • Schiebeaal mit Glasfaserstab DN 7,5 mm mit Polypropylen-Ummantelung, komplett mit Anfangs/Endhülse M12 und Anfangsbirne mit Schäkel. Aufgespult auf verzinkter, fahrbarer Stahlhaspel in senkrechter Ausführung mit Korbdurchmesser 630 mm.
  • Abmessungen: 785 x 665 x 310 mm
  • für Rohr-DN 65 - 100 mm
  • mind. Radius: 500 mm
  • max. Länge: 70 m

Verfügbare Grössen

Art.-Nr. Grösse Länge Gewicht
GVFIR40MB DN 7.5 mm 40 m 9.1 kg
GVFIR50MB DN 7.5 mm 50 m 9.8 kg
GVFIR60MB DN 7.5 mm 60 m 10.4 kg
GVFIR70MB DN 7.5 mm 70 m 11.0 kg

Ersatzteile / Zubehör

Art.-Nr. Beschreibung Grösse Länge
GVFIRIC40MB Ersatzaal DN 7.5 mm 40 m
GVFIRIC50MB Ersatzaal DN 7.5 mm 50 m
GVFIRIC60MB Ersatzaal DN 7.5 mm 60 m
GVFIRIC70MB Ersatzaal DN 7.5 mm 70 m
GVM12OGGR Anfangsbirne M12 aus Aluminium mit Schäkel DN 50.0 mm
GVFIR Anfangs/Endhülse, M12 DN 11.0 mm
GVAV60R Verzinkte Stahlhaspel in fahrbarer Ausführung DN 630 mm
GVAV60 Verzinkte Stahlhaspel in stehender Ausführung DN 630 mm
DN 9.0 mm

Schiebeaal DN 9.0 mm - stehende Ausführung

  • Schiebeaal mit Glasfaserstab DN 9.0 mm mit Polypropylen-Ummantelung, komplett mit Anfangs/Endhülse M12 und Anfangsbirne mit Schäkel. Aufgespult auf verzinkter Stahlhaspel in senkrechter Ausführung mit Korbdurchmesser 630 mm.
  • Abmessungen: 785 x 665 x 250 mm
  • für Rohr-DN 65 - 125 mm
  • mind. Radius: 620 mm
  • max. Länge: 80 m

Verfügbare Grössen

Art.-Nr. Grösse Länge Gewicht
GVST50MB DN 9.0 mm 50 m 10.2 kg
GVST60MB DN 9.0 mm 60 m 11.2 kg
GVST70MB DN 9.0 mm 70 m 12.1 kg
GVST80MB DN 9.0 mm 80 m 13.0 kg

Schiebeaal DN 9.0 mm - fahrende Ausführung

  • Schiebeaal mit Glasfaserstab DN 9.0 mm mit Polypropylen-Ummantelung, komplett mit Anfangs/Endhülse M12 und Anfangsbirne mit Schäkel. Aufgespult auf verzinkter, fahrbarer Stahlhaspel in senkrechter Ausführung mit Korbdurchmesser 790 mm.
  • Abmessungen: 950 x 800 x 490 mm
  • für Rohr-DN 65 - 125 mm
  • mind. Radius: 620 mm
  • max. Länge: 80 m

Verfügbare Grössen

Art.-Nr. Grösse Länge Gewicht
GVSTR50MB DN 9.0 mm 50 m 19.7 kg
GVSTR60MB DN 9.0 mm 60 m 20.7 kg
GVSTR70MB DN 9.0 mm 70 m 21.6 kg
GVSTR80MB DN 9.0 mm 80 m 22.5 kg

Schiebeaal DN 9.0 mm - fahrende Ausführung

  • Schiebeaal mit Glasfaserstab DN 9.0 mm mit Polypropylen-Ummantelung, komplett mit Anfangs/Endhülse M12 und Anfangsbirne mit Schäkel. Aufgespult auf verzinkter, fahrbarer Stahlhaspel in senkrechter Ausführung mit Korbdurchmesser 1'000 mm.
  • Abmessungen: 1'160 x 970 x 510 m
  • für Rohr-DN 65 - 125 mm
  • mind. Radius: 620 mm
  • max. Länge: 150 m

Verfügbare Grössen

Art.-Nr. Grösse Länge Gewicht
GVSTR100MB DN 9.0 mm 100 m 29.4 kg
GVSTR120MB DN 9.0 mm 120 m 31.3 kg
GVSTR150MB DN 9.0 mm 150 m 33.9 kg

Ersatzteile / Zubehör

Art.-Nr. Beschreibung Grösse Länge
GVSTRIC50MB Ersatzaal DN 9.0 mm 50 m
GVSTRIC60MB Ersatzaal DN 9.0 mm 60 m
GVSTRIC70MB Ersatzaal DN 9.0 mm 70 m
GVSTRIC80MB Ersatzaal DN 9.0 mm 80 m
GVSTRIC100MB Ersatzaal DN 9.0 mm 100 m
GVSTRIC120MB Ersatzaal DN 9.0 mm 120 m
GVSTRIC150MB Ersatzaal DN 9.0 mm 150 m
GVM12OGGR Anfangsbirne M12 aus Aluminium mit Schäkel DN 35.0 mm
GVFIR Anfangs/Endhülse, M12 DN 12.0 mm
GVAV60 Verzinkte Stahlhaspel in stehender Ausführung DN 630 mm
GVAV79R Verzinkte Stahlhaspel in stehender, fahrbarer Ausführung,
Fassungsvermögen 40 - 80 m
DN 790 mm
GVAV100R Verzinkte Stahlhaspel in stehender, fahrbarer Ausführung
Fassungsvermögen 100 - 150 m
DN 1'000 mm
DN 11.0 mm

Schiebeaal DN 11.0 mm - fahrende Ausführung

  • Schiebeaal mit Glasfaserstab DN 11.0 mm mit Polypropylen-Ummantelung, komplett mit Anfangs/Endhülse M12 und Anfangsbirne mit Schäkel. Aufgespult auf verzinkter, fahrbarer Stahlhaspel in senkrechter Ausführung mit Korbdurchmesser 1'000 mm und Korbbreite 150 mm.
  • Abmessungen: 1'170 x 970 x 510 m
  • für Rohr-DN 65 - 150 mm
  • mind. Radius: 770 mm
  • max. Länge: 200 m

Verfügbare Grössen

Art.-Nr. Grösse Länge Gewicht
GVP100MB DN 11.0 mm 100 m 35.0 kg
GVP120MB DN 11.0 mm 120 m 38.0 kg
GVP150MB DN 11.0 mm 150 m 43.0 kg
GVP200MB DN 11.0 mm 200 m 50.0 kg

Schiebeaal DN 11.0 mm - fahrende Ausführung

  • Schiebeaal mit Glasfaserstab DN 11 mm mit Polypropylen-Ummantelung, komplett mit Anfangs/Endhülse M12 und Anfangsbirne mit Schäkel, M12. Aufgespullt auf verzinkter Stahlhaspel in senkrechter, fahrbarer Ausführung mit Korbdurchmesser 1'000 mm und Korbbreite 230 mm.
  • Abmessungen: 1'170 x 1'000 x 620 mm
  • für Rohr-DN 65 - 150 mm
  • mind. Radius: 620 mm
  • max. Länge: 300 m

Verfügbare Grössen

Art.-Nr. Grösse Länge Gewicht
GVP250MB DN 11.0 mm 250 m 56.5 kg
GVP300MB DN 11.0 mm 300 m 65.0 kg

Ersatzteile / Zubehör

Art.-Nr. Beschreibung Grösse Länge
GVPRIC100MB Ersatzaal DN 11.0 m 100 m
GVPRIC120MB Ersatzaal DN 11.0 m 1$20 m
GVPRIC150MB Ersatzaal DN 11.0 m 150 m
GVPRIC200MB Ersatzaal DN 11.0 m 200 m
GVPRIC250MB Ersatzaal DN 11.0 m 250 m
GVPRIC300MB Ersatzaal DN 11.0 m 300 m
GVM12OGGR Anfangsbirne M12 aus Aluminium mit Schäkel DN 35.0 mm
GVPR Anfangs/Endhülse, M12 DN 14.0 mm
GVAV100R Verzinkte Stahlhaspel in stehender, fahrbarer Ausführung
Fassungsvermögen 100 - 150 m
DN 1'000 mm
GVAV100LR Verzinkte Stahlhaspel in stehender, fahrbarer Ausführung
Fassungsvermögen 250-300 m
DN 1'000 mm
