KurzLiner-Sanierung

Die günstige Sanierung, von Rohrleitungen

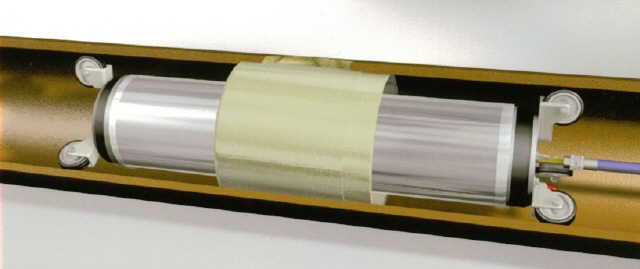

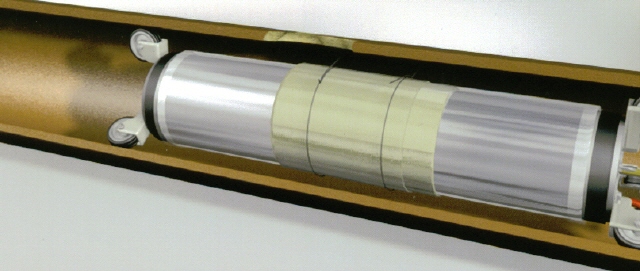

Das Lang- und Kurzliner-Sanierungssystem ist ein Verfahren für die abschnittweise bzw. punktuelle Sanierung sämtlicher Arten von Abwasser- und Kanalrohren. Bei dem System werden Silikatharze und Glasfasermatten verwendet.

Ihre Vorteile

  • Kalthaushärtender Kunstharz mit einer Aushärtungszeit von ca. 1 – 3 Stunden
  • Das Lang- und Kurzliner-System haftet auf allen Rohrwerkstoffen: d.h. Steinzeug, Kunststoff, Stahl usw.
  • und gewährleistet eine form- und kraftschlüssige Verbindung bei HDPE-Rohren
  • Ausgezeichnetes Leistungsverhalten bei extrem hohen wie bei extrem niedrigen Temperaturen
  • Schnell und einfach Einzubauen
  • Ohne flüchtige organische Verbindungen (Styrol-Frei)
  • Faktisch kein Schrumpf (< 0.6%)
  • Das ausgehärtete Harz kann aufgrund seiner selbstlöschenden Eigenschaft in kritischen Bereichen wie
  • z.B. Flughäfen und Tunneln eingesetzt werden Geprüft für eine Standzeit von über 50 Jahren

Sanierungspacker

KurzPacker

Kurzpacker

Kurzpacker bestehen aus einem Zweischicht-Gummi-körper und einem Metallkern. Die Enden sind mit einem Rollenfahrwerk (die Rollen stehen in einem Winkel von 120°) versehen, dass für stabile Bewegungen des Packers in der Rohrleitung sorgt. Die Packer werden mit Durchgängen geliefert, damit das Abwasser während der Sanierung abfliessen kann. Hinsichtlich deren Anpresslänge von ca. 600 mm kommen die Kurzpacker bei den Reparaturen von Verbindungen oder kurzen Schadstellen zum Einsatz.

Grössen

  Rohr-DN Gummikörper-DN Gummikörper-Länge Länge Gewicht max. Druck
76646 150 - 200 mm 115 mm 800 mm 960 mm 6.3 kg 2.0 bar
76647 250 - 300 mm 205 mm 800 mm 1'010 mm 12.8 kg 2.0 bar
76821 300 - 350 mm 250 mm 800 mm 1'010 mm 17.2 kg 1.5 bar
76648 350 - 400 mm 305 mm 800 mm 1'010 mm 19.1 kg 1.5 bar
76649 450 - 500 mm 380 mm 800 mm 1'010 mm 29.7 kg 1.5 bar
78247 600 - 700 mm 465 mm 970 mm 1'180 mm 50.2 kg 1.0 bar
FlexPacker

FlexPacker

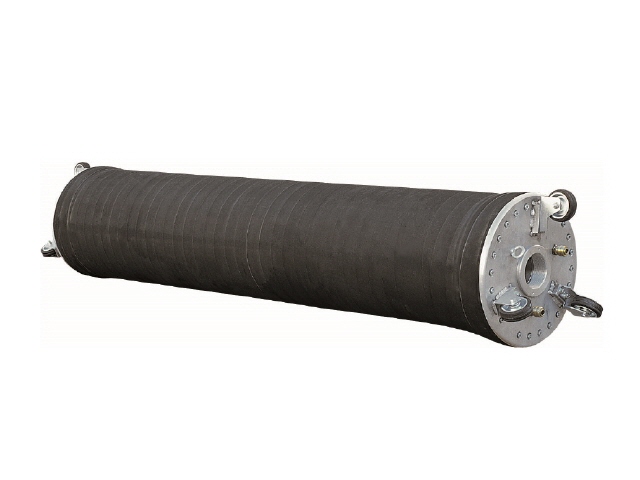

Flex-Packer bestehen aus einem Einschicht-Gummikörper und zwei Metallköpfen mit Rollen (diese stehen in einem Winkel von 120°), die für stabile Bewegungen des PAckers in der Rohrleitung sorgen. Die PAcker werden mit Durchgängen geliefert, damit das Wasser während der Sanierung abfliessen kann. Die Anpressfläche beträgt 600 mm bis 3'500 mm. Da diese Packer flexibel sind, können sie in der beschädigten Rohrleitung sehr einfach installiert werden.

Grössen

  Rohr-DN Gummi-körper-DN Gummi-körper-Länge Länge Gewicht max. Druck Bypass
78214 100 - 150 mm 65 mm 1'000 1'080 mm 2.1 kg 2.5 bar -
549389 100 - 150 mm 65 mm 1'500 mm 1'580 mm 2.5 kg 2.5 bar -
78266 100 - 150 mm 65 mm 1'900 mm 1'980 mm 2.8 kg 2.5 bar -
78218 100 - 150 mm 65 mm 2'500 mm 2'580 mm 3.3 kg 2.5 bar -
78231 100 - 150 mm 65 mm 3'000 mm 3'080 mm 4.2 kg 2.5 bar -
78244 100 - 150 mm 65 mm 4'000 mm 4'080 mm 5.0 kg 2.5 bar -
78283 100 - 150 mm 65 mm 4'900 mm 4'980 mm 6.0 kg 2.5 bar -
77240 150 - 250 mm 112 mm 1'000 mm 1'210 mm 8.0 kg 2.0 bar 2"
60853 150 - 250 mm 112 mm 1'500 mm 1'710 mm 9.5 kg 2.0 bar 2"
77614 150 - 250 mm 112 mm 1'900 mm 2'110 mm 11.0 kg 2.0 bar 2"
60846 150 - 250 mm 112 mm 2'500 mm 2'710 mm 12.7 kg 2.0 bar 2"
60497 150 - 250 mm 112 mm 3'000 mm 3'210 mm 14.5 kg 2.0 bar 2"
516143 150 - 250 mm 112 mm 3'500 mm 3'710 mm 15.8 kg 2.0 bar 2"
60556 150 - 250 mm 112 mm 4'000 mm 4'210 mm 17.4 kg 2.0 bar 2"
60585 150 - 250 mm 112 mm 4'900 mm 5'110 mm 21.4 kg 2.0 bar 2"
77241 300 - 400 mm 210 mm 1'120 mm 1'370 mm 19.2 kg 1.5 bar 3"
514320 300 - 400 mm 210 mm 1'620 mm 1'840 mm 21.6 kg 1.5 bar 3"
77680 300 - 400 mm 210 mm 2'120 mm 2'340 mm 25.0 kg 1.5 bar 3"
60525 300 - 400 mm 210 mm 2'620 mm 2'810 mm 30.0 kg 1.5 bar 3"
60587 300 - 400 mm 210 mm 3'120 mm 3'300 mm 33.0 kg 1.5 bar 3"
60593 300 - 400 mm 210 mm 4'120 mm 4'280 mm 41.5 kg 1.5 bar 3"
60594 300 - 400 mm 210 mm 4'880 mm 5'060 mm 47.0 kg 1.5 bar 3"
77242 450 - 600 mm 340 mm 1'120 mm 1'350 mm 34.5 kg 1.2 bar 3"
517034 450 - 600 mm 340 mm 1'630 mm 1'860 mm 36.6 kg 1.2 bar 3"
78718 450 - 600 mm 340 mm 2'020 mm 2'240 mm 41.6 kg 1.2 bar 3"
60526 450 - 600 mm 340 mm 2'650 mm 2'870 mm 50.0 kg 1.2 bar 3"
78860 450 - 600 mm 340 mm 3'000 mm 3'220 mm 53.0 kg 1.2 bar 3"
65027 600 - 800 mm 400 mm 1'620 mm 1'840 mm 46.8 kg 1.0 bar 3"
60120 600 - 800 mm 400 mm 2'040 mm 2'280 mm 52.0 kg 1.0 bar 3"
60527 600 - 800 mm 400 mm 2'650 mm 2'820 mm 61.0 kg 1.0 bar 3"
60598 600 - 800 mm 400 mm 2'880 mm 3'060 mm 65.0 kg 1.0 bar 3"
78015 800 - 1'000 mm 535 mm 1'540 mm 1'780 mm 68.2 kg 1.0 bar 4"
79186 1'000 - 1'200 mm 535 mm 2'000 mm 2'240 mm 75.0 kg 1.0 bar 4"
LangPacker

LangPacker

Langpacker bestehen aus einem Gummischlauch, der an beiden Enden mit Aluköpfen versehen ist. Diese Packer besitzen je eine Schnellkupplung sowie Öse für einfache Ausrichtung in der Rohrleitung. Die Langpacker werden ohne Rollenfahrwerk und ohne Durchgänge geliefert. Die Anpresslänge beträgt 1'600 bis 3'600 mm.

Grössen

  Rohr-DN Gummi-körper-DN Gummi-körper-Länge Länge Gewicht max. Druck
541996 200 - 300 mm 145 mm 1'000 mm 1'100 mm 4.9 kg 1.5 bar
78256 200 - 300 mm 145 mm 1'500 mm 1'600 mm 5.7 kg 1.5 bar
67042 200 - 300 mm 145 mm 2'000 mm 2'100 mm 6.5 kg 1.5 bar
78257 200 - 300 mm 145 mm 2'500 mm 2'600 mm 8.5 kg 1.5 bar
77386 200 - 300 mm 145 mm 3'000 mm 3'100 mm 10.8 kg 1.5 bar
78258 200 - 300 mm 145 mm 4'000 mm 4'100 mm 13.6 kg 1.5 bar
77237 200 - 300 mm 145 mm 4'900 mm 5'000 mm 18.4 kg 1.5 bar
281323 300 - 400 mm 245 mm 1'000 mm 1'100 mm 7.7 kg 1.5 bar
78259 300 - 400 mm 245 mm 1'500 mm 1'600 mm 13.0 kg 1.5 bar
77925 300 - 400 mm 245 mm 2'000 mm 2'100 mm 15.5 kg 1.5 bar
77926 300 - 400 mm 245 mm 2'500 mm 2'600 mm 16.7 kg 1.5 bar
78260 300 - 400 mm 245 mm 3'000 mm 3'100 mm 20.0 kg 1.5 bar
78261 300 - 400 mm 245 mm 4'000 mm 4'100 mm 26.3 kg 1.5 bar
78262 300 - 400 mm 245 mm 4'900 mm 5'000 mm 33.4 kg 1.5 bar
560468 400 - 500 mm 340 mm 1'000 mm 1'100 mm 18.9 kg 1.0 bar
78263 400 - 500 mm 340 mm 1'500 mm 1'650 mm 24.5 kg 1.0 bar
77553 400 - 500 mm 340 mm 2'000 mm 2'150 mm 27.7 kg 1.0 bar
77239 400 - 500 mm 340 mm 2'500 mm 2'650 mm 28.0 kg 1.0 bar
78264 400 - 500 mm 340 mm 3'000 mm 3'100 mm 30.5 kg 1.0 bar
78265 400 - 500 mm 340 mm 4'000 mm 4'150 mm 33.0 kg 1.0 bar
77238 400 - 500 mm 340 mm 5'000 mm 5'150 mm 38.0 kg 1.0 bar
60179 500 - 600 mm 405 mm 1'500 mm 1'650 mm 30.0 kg 0.8 bar
67040 500 - 600 mm 405 mm 2'000 mm 2'150 mm 34.0 kg 0.8 bar
60190 500 - 600 mm 405 mm 2'500 mm 2'650 mm 37.8 kg 0.8 bar
70072 500 - 600 mm 405 mm 3'000 mm 3'150 mm 40.8 kg 0.8 bar
70218 500 - 600 mm 405 mm 4'000 mm 4'150 mm 46.0 kg 0.8 bar
70066 500 - 600 mm 405 mm 5'000 mm 5'150 mm 51.5 kg 0.8 bar
60758 600 - 800 mm 535 mm 1'500 mm 1'650 mm 47.0 kg 0.6 bar
60759 600 - 800 mm 535 mm 1'900 mm 2'050 mm 51.0 kg 0.6 bar
60760 600 - 800 mm 535 mm 2'500 mm 2'650 mm 54.5 kg 0.6 bar
60761 600 - 800 mm 535 mm 3'000 mm 3'150 mm 58.0 kg 0.6 bar
60763 600 - 800 mm 535 mm 4'000 mm 4'150 mm 66.0 kg 0.6 bar
60764 600 - 800 mm 535 mm 5'000 mm 5'150 mm 75.0 kg 0.6 bar
Hausanschlusspacker

Hausanschlusspacker

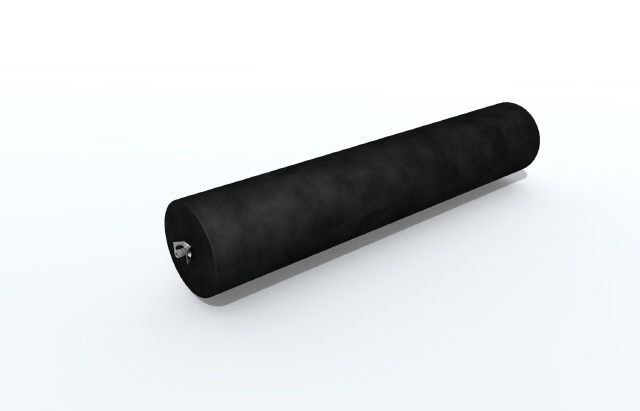

Hausanschlusspacker eignen sich zum sanieren von Rohrleitungen mit kleinen Querschnitten, besonders in Häusern. Es handelt sich um einen Schlauch aus Gummigewebe mit runden Endungen, was das leichte Einführen auch in Kniestücke der Rohrleitung ermöglicht. Die Anpressfläche beträgt 500 bis 3'700 mm.

Grössen

  Rohr-DN Gummi-körper-DN Gummi-körper-Länge Länge Gewicht max. Druck
529897 35 - 50 mm 26 mm 700 mm 765 mm 0.4 kg 2.5 bar
530785 35 - 50 mm 26 mm 1'000 mm 1'065 mm 0.5 kg 2.5 bar
530786 35 - 50 mm 26 mm 1'500 mm 1'565 mm 0.7 kg 2.5 bar
530787 35 - 50 mm 26 mm 2'000 mm 2'065 mm 0.8 kg 2.5 bar
538491 35 - 50 mm 26 mm 3'000 mm 3'065 mm 1.1 kg 2.5 bar
542187 50 - 75 mm 30 mm 700 mm 765 mm 0.6 kg 3.0 bar
281246 50 - 75 mm 30 mm 1'000 mm 1'065 mm 0.7 kg 3.0 bar
543422 50 - 75 mm 30 mm 1'500 mm 1'565 mm 0.8 kg 3.0 bar
543423 50 - 75 mm 30 mm 2'000 mm 2'065 mm 1.1 kg 3.0 bar
543431 50 - 75 mm 30 mm 3'000 mm 3'065 mm 1.4 kg 3.0 bar
60052 70 - 100 mm 45 mm 600 mm 720 mm 0.6 kg 2.5 bar
60053 70 - 100 mm 45 mm 1'000 mm 1'120 mm 0.8 kg 2.5 bar
60059 70 - 100 mm 45 mm 1'500 mm 1'620 mm 1.1 kg 2.5 bar
60060 70 - 100 mm 45 mm 2'000 mm 2'120 mm 1.4 kg 2.5 bar
559830 70 - 100 mm 45 mm 2'500 mm 2'620 mm 1.6 kg 2.5 bar
60061 70 - 100 mm 45 mm 3'000 mm 3'120 mm 1.9 kg 2.5 bar
60069 70 - 100 mm 45 mm 4'000 mm 4'120 mm 2.4 kg 2.5 bar
60081 70 - 100 mm 45 mm 5'000 mm 5'120 mm 2.8 kg 2.5 bar
60307 100 - 150 mm 65 mm 600 mm 720 mm 1.1 kg 2.5 bar
60308 100 - 150 mm 65 mm 1'000 mm 1'120 mm 1.5 kg 2.5 bar
60309 100 - 150 mm 65 mm 1'500 mm 1'620 mm 1.9 kg 2.5 bar
60311 100 - 150 mm 65 mm 2'000 mm 2'120 mm 2.4 kg 2.5 bar
60224 100 - 150 mm 65 mm 2'500 mm 2'620 mm 2.8 kg 2.5 bar
60461 100 - 150 mm 65 mm 3'000 mm 3'120 mm 3.2 kg 2.5 bar
60492 100 - 150 mm 65 mm 4'000 mm 4'120 mm 4.0 kg 2.5 bar
60298 100 - 150 mm 65 mm 5'000 mm 5'120 mm 5.4 kg 2.5 bar
60314 150 - 200 mm 85 mm 600 mm 720 mm 1.9 kg 2.5 bar
60330 150 - 200 mm 85 mm 1'000 mm 1'120 mm 2.5 kg 2.5 bar
60331 150 - 200 mm 85 mm 1'500 mm 1'620 mm 3.1 kg 2.5 bar
60343 150 - 200 mm 85 mm 2'000 mm 2'120 mm 3.8 kg 2.5 bar
60516 150 - 200 mm 85 mm 3'000 mm 3'120 mm 5.0 kg 2.5 bar
60955 150 - 200 mm 85 mm 4'000 mm 4'120 mm 6.3 kg 2.5 bar
60005 150 - 200 mm 85 mm 5'000 mm 5'120 mm 8.6 kg 2.5 bar
BogenPacker

Bogen-Packer

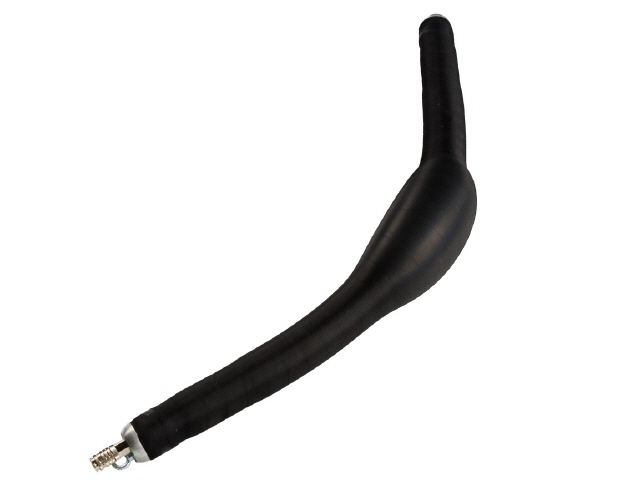

Die Bogenpacker wurden entwickelt, um die Sanierung von Rohrbögen zu ermöglichen. Mit diesen Sanierungspackern lassen sich Bögen von 45° bis 90° sanieren. Durch die Kontruktion un das hochwärtige Material des Packers ist der reparierte Teil des Rohrs faltenfrei und glatt.

Grössen

  Rohr-DN Gummi-körper-DN Gummi-körper-Länge Länge Gewicht max. Druck
281856 35 - 50 mm 26 mm 700 mm 750 mm 0.8 kg 3.0 bar
558628 50 - 70 mm 30 mm 600 mm 750 mm 0.7 kg 2.0 bar
281774 70 - 80 mm 45 mm 550 mm 650 mm 0.8 kg 2.0 bar
525957 70 - 80 mm 45 mm 1'000 mm 1'120 mm 0.9 kg 2.0 bar
525958 70 - 80 mm 45 mm 1'500 mm 1'620 mm 1.2 kg 2.0 bar
525960 100 - 125 mm 65 mm 1'000 mm 1'120 mm 2.0 kg 2.0 bar
525961 100 - 125 mm 65 mm 1'500 mm 1'650 mm 2.8 kg 2.0 bar
525963 150 - 165 mm 85 mm 1'000 mm 1'120 mm 3.2 kg 2.0 bar
525964 150 - 165 mm 85 mm 1'500 mm 1'650 mm 4.1 kg 2.0 bar
525959 180 - 205 mm 105 mm 1'000 mm 1'120 mm 5.6 kg 2.0 bar
525962 180 - 205 mm 105 mm 1'500 mm 1'650 mm 6.1 kg 2.0 bar
281628 200 - 250 mm 130 mm 1'000 mm 1'120 mm 8.4 kg 2.0 bar
560617 200 - 250 mm 130 mm 1'500 mm 1'650 mm 10.5 kg 2.0 bar
282151 250 - 350 mm 140 mm 1'500 mm 1'650 mm 13.6 kg 2.0 bar

Verbrauchsmaterial / Zubehör

Glasfaser

Glasfasermatte

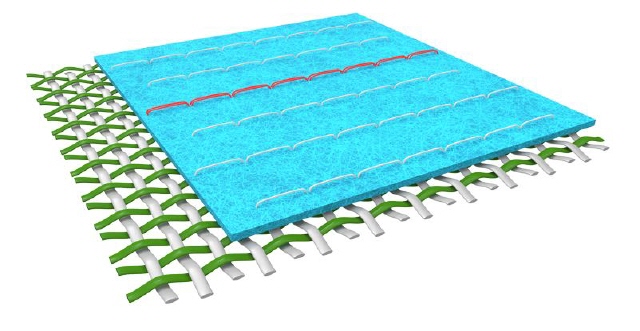

Als Trägermaterialien für Harze werden i. d. R. Glasfasergewebematten unterschiedlichem Typus eingesetzt. Glasfasergewebematten zeichnen sich durch hervorragende mechanische und chemische Eigenschaften aus.

> Glasfasergewebematte CRF(+) 1.050 g/m2 - Diese ECR-Glasfasergewebematte ist für den 3-lagigen Einbau (DIBt-Zulassung Zulassung Nr. Z-42.3-326)

> Glasfasergewebematte CRF(+) 1.400 g/m2 - Diese ECR-Glasfasergewebematte ist für den 2-lagigen Einbau.

Glasfaserlaminat

  Qualität Rollenbreite Gewicht
38.4200-1 chemikalienbeständig ca. 125 cm 1'050 g/m2
38.4300-1 chemikalienbeständig ca. 125 cm 1'400 g/m2
38.4100-1 Bogensanierungslaminat
chemikalienbeständig
ca. 125 cm 1'086 g/m2
Kurzliner-Harz

Für das Verfahren der partiellen Sanierung kommen kaltaushärtende 3P-Silikatharze zum Einsatz, welche sich über eine hohe Chemikalien- und Temperaturbeständigkeit auszeichnen. Die 3P-Silikatharze können untereinander gemischt werden, wodurch die Verarbeitungs- und Aushärtezeiten den Erfordernissen entsprechend verändert werden können.

3P Harz-Auswahl

  Typ Gebinde, bestehend aus Verarbeitungszeit bei 20°C Aushärtezeit bei 20°C
38.4000-1 W01 20 L (25.0 kg) Harz Komp. B +
10 L (15.5 kg) Härter Komp. A
7 min 30 - 45 min
38.4000-2 W1 20 L (25.0 kg) Harz Komp. B +
10 L (15.5 kg) Härter Komp. A
15 min 60 - 90 min
38.4000-3 S1 20 L (25.0 kg) Harz Komp. B +
10 L (15.5 kg) Härter Komp. A
30 min 120 - 210 min
Zubehör

Zubehör

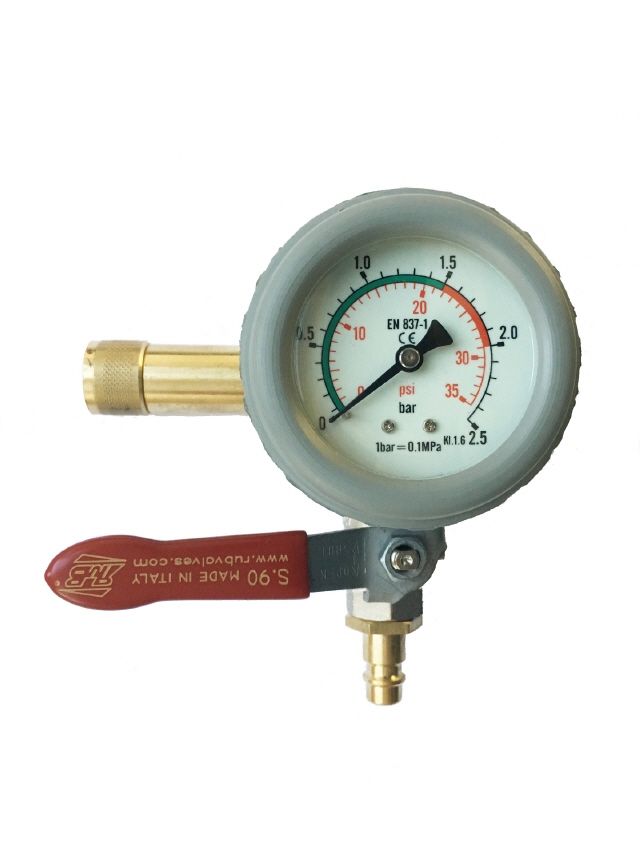

Für alle Sanierungspacker bieten wir ein umfangreiches Sortiment von erforderlichem Zubehör an.

  Beschreibung
22.201 Flex-Adapter für Packer und Luftschiebestangen
22.208-01 Spachtel mit Holzgriff, Breite 250 mm
22.208-02 Spachtel mit Holzgriff, Breite 400 mm
22.221 Schere Typ 900 "Fibre", Hightech-Schere zum schneiden von Glasfaser
23.211 Trennfett für Packer, 2.5 L-Gebinde
23.210 Trennöl für PAcker, 1 L-Gebinde
23.212-1 Stretchfolie für Packer, Stärke 23 my, Breite 500 mm, Länge 300 m
23.213 Bindedraht, blau vorgeglüht, Länge ca. 60 m
