Absperrscheiben

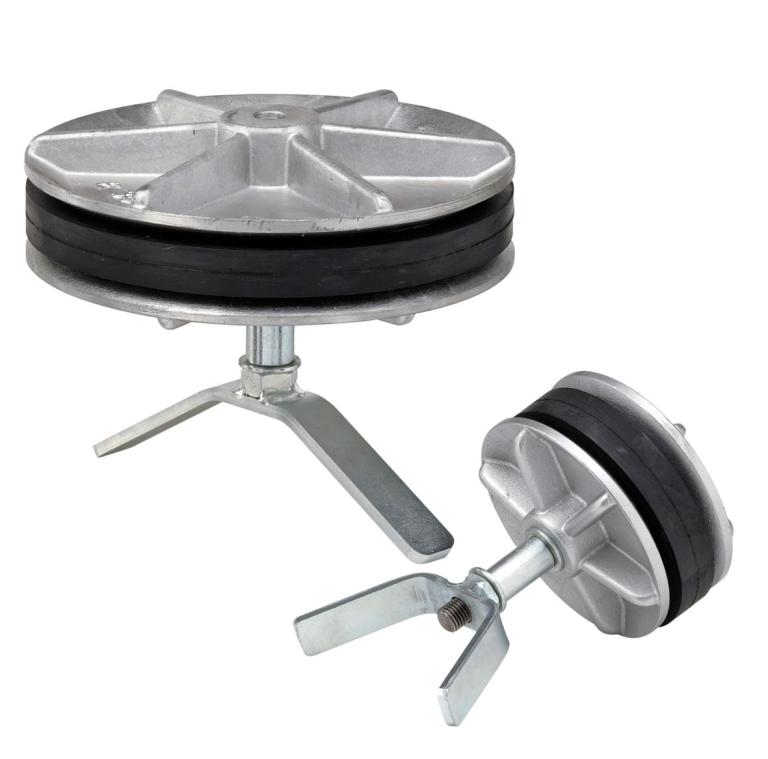

Absperrscheiben ohne Gegendruck

  • für die drucklose Anwendung

Absperrscheiben mit 1 Gummiring

Artikel-Nr. Bezeichnung Einsatzbereich
03460001 Absperrscheibe, DN 12 mm DN 12.5 - 15.5 mm
03460002 Absperrscheibe, DN 19 mm DN 19.1 - 24.9 mm
03460003 Absperrscheibe, DN 25 mm DN 24.9 - 31.6 mm
03460004 Absperrscheibe, DN 32 mm DN 30.5 - 36.7 mm
03460005 Absperrscheibe, DN 40 mm DN 36.5 - 52.5 mm
03460006 Absperrscheibe, DN 50 mm DN 50.0 - 63.0 mm
03460007 Absperrscheibe, DN 65 mm DN 61.0 - 71.0 mm
03460008 Absperrscheibe, DN 75 mm DN 73.9 - 88.0 mm
03460009 Absperrscheibe, DN 85 mm DN 90 - 104 mm
03460010 Absperrscheibe, DN 100 mm DN 94 - 108 mm
03460011 Absperrscheibe, DN 114 mm DN 110 - 130 mm
03460012 Absperrscheibe, DN 125 mm DN 124 - 142 mm
03460013 Absperrscheibe, DN 150 mm DN 143 - 164 mm
03460014 Absperrscheibe, DN 175 mm DN 170 - 196 mm
03460015 Absperrscheibe, DN 200 mm DN 190 - 215 mm
03460016 Absperrscheibe, DN 225 mm DN 215 - 237 mm
03460017 Absperrscheibe, DN 250 mm DN 241 - 273 mm
03460018 Absperrscheibe, DN 275 mm DN 274 - 310 mm
03460019 Absperrscheibe, DN 300 mm DN 295 - 320 mm
03460020 Absperrscheibe, DN 350 mm DN 344 - 388 mm
03460021 Absperrscheibe, DN 375 mm DN 363 - 410 mm
03460022 Absperrscheibe, DN 400 mm DN 388 - 434 mm
03460023 Absperrscheibe, DN 430 mm DN 411 - 456 mm
03460024 Absperrscheibe, DN 450 mm DN 440 - 493 mm
03460025 Absperrscheibe, DN 475 mm DN 465 - 500 mm
03460026 Absperrscheibe, DN 500 mm DN 490 - 525 mm

Absperrscheiben mit 2 Gummiringen

Artikel-Nr. Bezeichnung Einsatzbereich
03470001 Absperrscheibe, DN 12 mm DN 12.5 - 15.5 mm
03470002 Absperrscheibe, DN 19 mm DN 19.1 - 24.9 mm
03470003 Absperrscheibe, DN 25 mm DN 24.9 - 31.6 mm
03470004 Absperrscheibe, DN 32 mm DN 30.5 - 36.7 mm
03470005 Absperrscheibe, DN 40 mm DN 36.5 - 52.5 mm
03470006 Absperrscheibe, DN 50 mm DN 50.0 - 63.0 mm
03470007 Absperrscheibe, DN 65 mm DN 61.0 - 71.0 mm
03470008 Absperrscheibe, DN 75 mm DN 73.9 - 88.0 mm
03470009 Absperrscheibe, DN 85 mm DN 90 - 104 mm
03470010 Absperrscheibe, DN 100 mm DN 94 - 108 mm
03470011 Absperrscheibe, DN 114 mm DN 110 - 130 mm
03470012 Absperrscheibe, DN 125 mm DN 124 - 142 mm
03470013 Absperrscheibe, DN 150 mm DN 143 - 164 mm
03470014 Absperrscheibe, DN 175 mm DN 170 - 196 mm
03470015 Absperrscheibe, DN 200 mm DN 190 - 215 mm
03470016 Absperrscheibe, DN 225 mm DN 215 - 237 mm
03470017 Absperrscheibe, DN 250 mm DN 241 - 273 mm
03470018 Absperrscheibe, DN 275 mm DN 274 - 310 mm
03470019 Absperrscheibe, DN 300 mm DN 295 - 320 mm
03470020 Absperrscheibe, DN 350 mm DN 344 - 388 mm
03470021 Absperrscheibe, DN 375 mm DN 363 - 410 mm
03470022 Absperrscheibe, DN 400 mm DN 388 - 434 mm
03470023 Absperrscheibe, DN 430 mm DN 411 - 456 mm
03470024 Absperrscheibe, DN 450 mm DN 440 - 493 mm
03470025 Absperrscheibe, DN 475 mm DN 465 - 500 mm
03470026 Absperrscheibe, DN 500 mm DN 490 - 525 mm

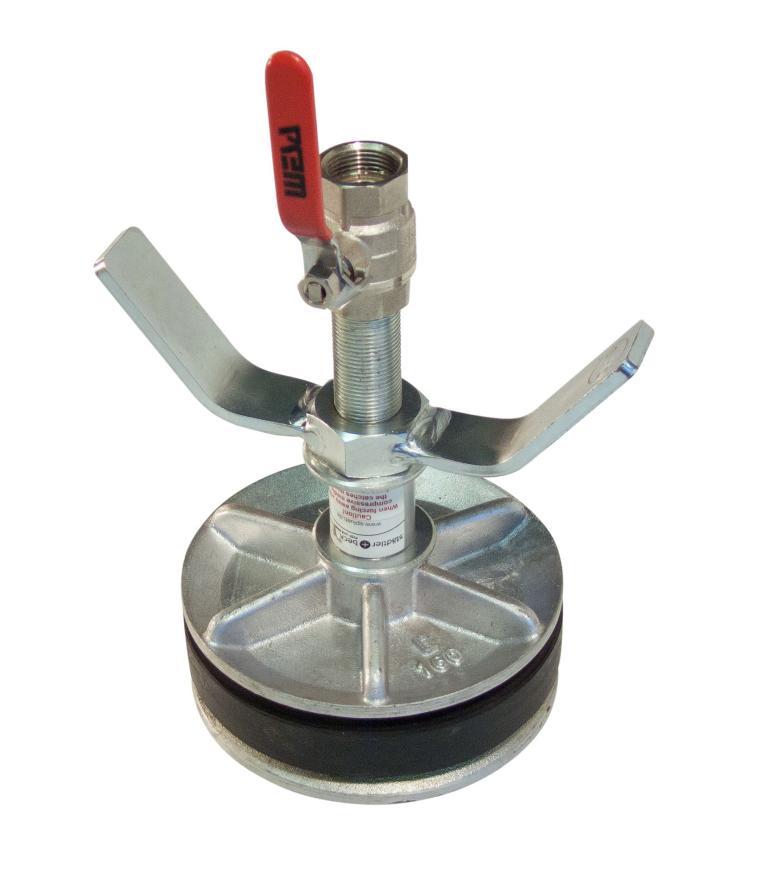

Absperrschieben mit Gegendruck

  • max. Gegendruck: 30 bar (bei DN 14 mm) bis 0.5 bar (bei DN 500 mm)

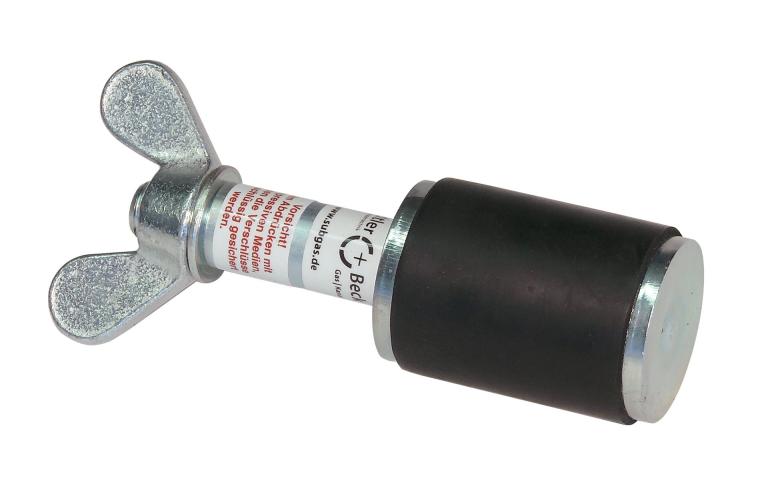

Absperrscheiben mit 1 Gummiring

Artikel-Nr. Bezeichnung Einsatzbereich max. Gegendruck
03450063 Absperrscheibe, DN 14 mm
Stopfenform
DN 14 - 16 mm 30.0 bar
03450070 Absperrscheibe, DN 20 mm
Stopfenform
DN 20 - 25 mm 30.0 bar
03450083 Absperrscheibe, DN 25 mm
Stopfenform
DN 25 - 30 mm 30.0 bar
03450089 Absperrscheibe, DN 30 mm
Stopfenform
DN 30 - 35 mm 25.0 bar
03450090 Absperrscheibe, DN 35 mm
Stopfenform
DN 35 - 40 mm 20.0 bar
034550101 Absperrscheibe, DN 40 mm
Stopfenform
DN 40 - 45 mm 20.0 bar
03450105 Absperrscheibe, DN 50 mm
Stopfenform
DN 50 - 55 mm 20.0 bar
03450113 Absperrscheibe, DN 60 mm
Stopfenform
DN 60 - 65 mm 15.0 bar
03450121 Absperrscheibe, DN 65 mm
Stopfenform
DN 65 - 70 mm 15.0 bar
03450125 Absperrscheibe, DN 70 mm
Stopfenform
DN 70 - 75 mm 10.0 bar
03450129 Absperrscheibe, DN 75 mm
Stopfenform
DN 75 - 80 mm 8.0 bar
03450139 Absperrscheibe, DN 80 mm DN 77 - 92 mm 3.6 bar
03450152 Absperrscheibe, DN 90 mm DN 87 - 102 mm 3.3 bar
03450160 Absperrscheibe, DN 100 mm DN 97 - 112 mm 3.0 bar
034550168 Absperrscheibe, DN 125 mm DN 122 - 137 mm 2.7 bar
03450177 Absperrscheibe, DN 150 mm DN 147 - 162 mm 2.4 bar
03450195 Absperrscheibe, DN 200 mm DN 197 - 212 mm 1.8 bar
034550224 Absperrscheibe, DN 250 mm DN 247 - 262 mm 1.5 bar
03450232 Absperrscheibe, DN 300 mm DN 297 - 312 mm 1.2 bar
03450250 Absperrscheibe, DN 350 mm DN 345 - 365 mm 0.9 bar
03450263 Absperrscheibe, DN 400 mm DN 395 - 415 mm 0.6 bar
034550268 Absperrscheibe, DN 450 mm DN 445 - 465 mm 0.5 bar
034550273 Absperrscheibe, DN 500 mm DN 495 - 515 mm 0.5 bar

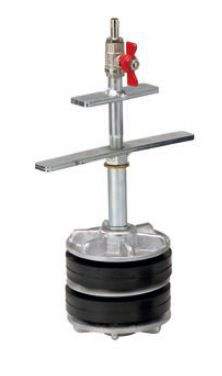

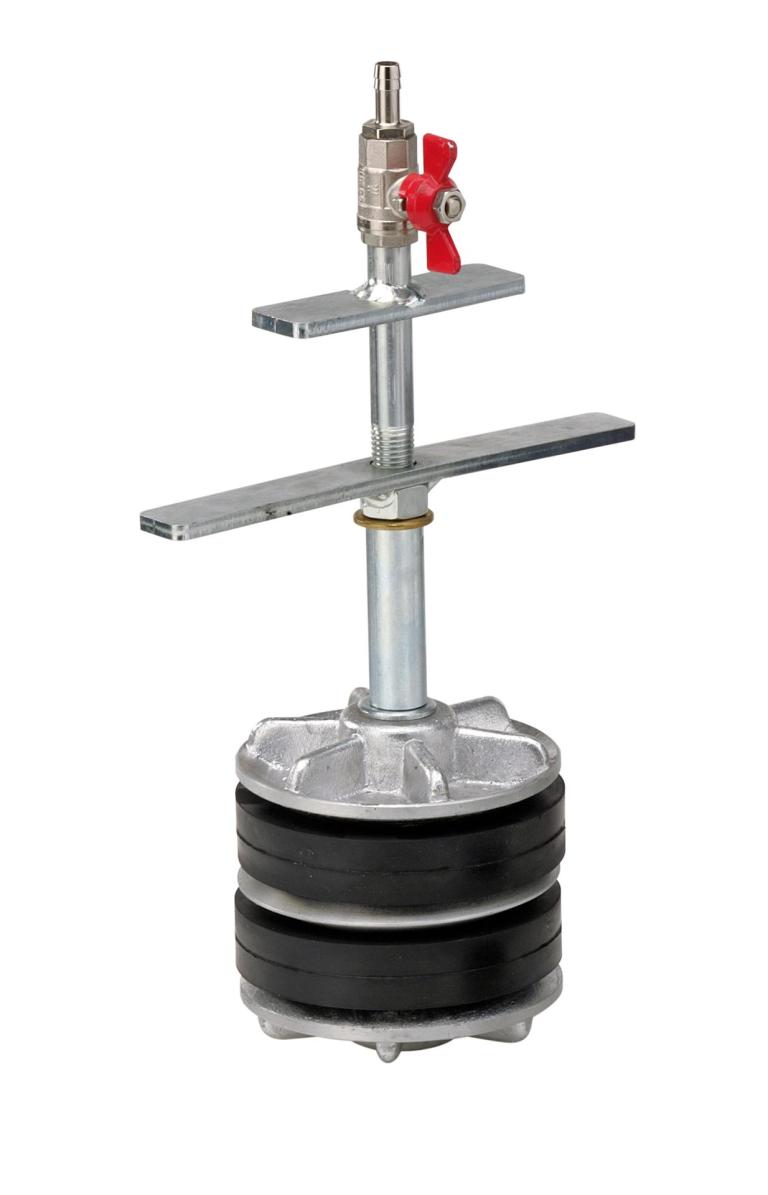

Absperrscheiben mit 2 Gummiring

Artikel-Nr. Bezeichnung Einsatzbereich max. Gegendruck
03000001 Absperrscheibe, DN 14 mm
Stopfenform
DN 14 - 16 mm 30.0 bar
03000014 Absperrscheibe, DN 20 mm
Stopfenform
DN 20 - 25 mm 30.0 bar
03000023 Absperrscheibe, DN 25 mm
Stopfenform
DN 25 - 30 mm 30.0 bar
03000026 Absperrscheibe, DN 30 mm
Stopfenform
DN 30 - 35 mm 25.0 bar
03000036 Absperrscheibe, DN 35 mm
Stopfenform
DN 35 - 40 mm 20.0 bar
03000040 Absperrscheibe, DN 40 mm
Stopfenform
DN 40 - 45 mm 20.0 bar
03000044 Absperrscheibe, DN 50 mm
Stopfenform
DN 50 - 55 mm 20.0 bar
03000048 Absperrscheibe, DN 60 mm
Stopfenform
DN 60 - 65 mm 15.0 bar
03000051 Absperrscheibe, DN 65 mm
Stopfenform
DN 65 - 70 mm 15.0 bar
03000054 Absperrscheibe, DN 70 mm
Stopfenform
DN 70 - 75 mm 10.0 bar
03000057 Absperrscheibe, DN 75 mm
Stopfenform
DN 75 - 80 mm 8.0 bar
03000078 Absperrscheibe, DN 80 mm DN 77 - 92 mm 3.6 bar
03000091 Absperrscheibe, DN 90 mm DN 87 - 102 mm 3.3 bar
03000094 Absperrscheibe, DN 100 mm DN 97 - 112 mm 3.0 bar
03000100 Absperrscheibe, DN 125 mm DN 122 - 137 mm 2.7 bar
03000109 Absperrscheibe, DN 150 mm DN 147 - 162 mm 2.4 bar
03000135 Absperrscheibe, DN 200 mm DN 197 - 212 mm 1.8 bar
03000150 Absperrscheibe, DN 250 mm DN 247 - 262 mm 1.5 bar
03000174 Absperrscheibe, DN 300 mm DN 297 - 312 mm 1.2 bar
03000195 Absperrscheibe, DN 350 mm DN 345 - 365 mm 0.9 bar
03000196 Absperrscheibe, DN 400 mm DN 395 - 415 mm 0.6 bar
03000197 Absperrscheibe, DN 450 mm DN 445 - 465 mm 0.5 bar
03000198 Absperrscheibe, DN 500 mm DN 495 - 515 mm 0.5 bar
