RIMTEC-Rohrblasen
Diese Rohrblasen sind für den Einsatz in verschiedenen Rohrdurchmessern geeignet. Anwendbar sind die Rohrblasen zum verschliessen von Abwasserleitungen oder aber auch für die Druckprüfung mit Luft und Wasser. Die Rohrblasen sind aus Natur- und synthetischem Kautschuk gefertigt. Beide Materialien sind gut gegen das verrutschen der Blase und gegen bleibende Druckverformung beständig. Die Rohrblasen ab einem Durchmesser von DN 46 mm, gibt es auch mit einem Durchgang.
Grösse RIMTEC-Verschlussblasen
|
10.200-01
|
DN 20 - 33 mm
|
98 mm
|
2.5 bar
|
0.100 kg
|
|
|
10.200-02
|
DN 33 - 40 mm
|
100 mm
|
2.5 bar
|
0.100 kg
|
|
|
10.200-03
|
DN 50 mm
|
102 mm
|
2.5 bar
|
0.100 kg
|
|
|
10.200-04
|
DN 45 - 75 mm
|
110 mm
|
2.5 bar
|
0.100 kg
|
|
|
10.200-06
|
DN 70 - 100 mm
|
130 mm
|
2.5 bar
|
0.300 kg
|
|
|
10.200-08
|
DN 85 - 150 mm
|
195 mm
|
2.5 bar
|
0.400 kg
|
|
|
10.200-10
|
DN 145 - 200 mm
|
250 mm
|
2.5 bar
|
1.300 kg
|
|
|
|
|
|
|
|
|
Grösse RIMTEC-Durchgansblasen
|
14.200-01
|
DN 45 - 50 mm
|
110 mm
|
2.5 bar
|
0.200 kg
|
1/8"
|
|
14.200-03
|
DN 70 - 100 mm
|
130 mm
|
2.5 bar
|
0.400 kg
|
1/2"
|
|
14.200-05
|
DN 85 - 150 mm
|
195 mm
|
2.5 bar
|
0.600 kg
|
1/2"
|
|
14.200-07
|
DN 145 - 200 mm
|
250 mm
|
2.5 bar
|
2.000 kg
|
1"
|
|
|
|
|
|
|
|
"Vapo" - Verschlussblasen
Die Rohrverschlussblasen der Marke "Vapo" eignen sich zum leichten und schnellen Absperren von Abwasserrohren und Kanälen mit kreisrundem Querschnitt für Durchmesser von 50 bis 1'600 mm.
Für besondere Einsatzbedingungen stehen Rohrverschlussblasen mit kurzer Baulänge zur Verfügung.
Die Rohrverschlussblasen verfügen über ein Standard-Schiebekupplungsventil und werden mit einem zulässigen Fülldruck von 1.5 bar und 2.5 bar betrieben.
Grösse VAPO-Verschlussblasen
|
U 5/10
|
DN 50 - 100 mm
|
340 mm
|
2.5 bar
|
0.400 kg
|
|
|
U 7/15
|
DN 70 - 150 mm
|
330 mm
|
2.5 bar
|
0.600 kg
|
|
|
U 10/20
|
DN 100 - 200 mm
|
510 mm
|
2.5 bar
|
1.500 kg
|
|
|
U 15/30
|
DN 150 - 300 mm
|
550 mm
|
2.5 bar
|
2.500 kg
|
|
|
U 20/40
|
DN 200 - 400 mm
|
580 mm
|
2.5 bar
|
3.500 kg
|
|
|
U 30/60
|
DN 300 - 600 mm
|
730 mm
|
2.5 bar
|
8.500 kg
|
|
|
U 50/100
|
DN 500 -1'000 mm
|
1'130 mm
|
2.5 bar
|
22.000 kg
|
|
|
U 60/120
|
DN 600 - 1'200 mm
|
1'360 mm
|
1.5 bar
|
32.000 kg
|
|
|
U 100/160
|
DN 1'000 - 1'600 mm
|
1'850 mm
|
1.0 bar
|
85.000 kg
|
|
|
|
|
|
|
|
|
"Vapo" - Durchgangsblasen
Die Rohrdurchgangsblasen eignen sich zum leichten und schnellen Absperren von Abwasserrohren und Kanälen mi kreisrunden Querschnitt für Durchmesser von 70 bis 1'600 mm.
Die Rohrblasen besitzen Durchgänge (Bypass) und eignen sich zum Absperren von Rohren, zum Umleiten von Wasser, zum Befüllen oder Entleeren von Rohrleitungen und zum Befüllen mit Luft oder Wasser für die Dichtheitsprüfung.
Die Rohrdurchgangsblasen verfügen über ein Standard-Schiebekupplungsventil und werden mit einem zulässigen Fülldruck von 1.5 bar und 2.5 bar betrieben.
Grösse VAPO-Durchgangsblasen flexibel
|
PU 7/15 F
|
DN 70 - 150 mm
|
330 mm
|
2.5 bar
|
1.200 kg
|
1"
|
|
PU 10/20 F
|
DN 100 - 200 mm
|
510 mm
|
2.5 bar
|
1.700 kg
|
1"
|
|
PU 15/30 F
|
DN 150 - 300 mm
|
550 mm
|
2.5 bar
|
2.800 kg
|
1"
|
|
PU 20/40 F
|
DN 200 - 400 mm
|
580 mm
|
2.5 bar
|
11.0 kg
|
2"
|
|
PU 30/60 F
|
DN 300 - 600 mm
|
730 mm
|
2.5 bar
|
13.6 kg
|
2"
|
|
PU 30/60 FL
|
DN 300 - 600 mm
|
730 mm
|
1.5 bar
|
13.6 kg
|
2 x 2"
|
|
PU 50/100 F
|
DN 500 -1'000 mm
|
1'050 mm
|
2.5 bar
|
39.0 kg
|
2 x 2"
|
|
PU 60/120 F
|
DN 600 - 1'200 mm
|
1'380 mm
|
1.5 bar
|
48.0 kg
|
2 x 2"
|
|
PU 100/160 F
|
DN 1'000 - 1'600 mm
|
2'000 mm
|
1.0 bar
|
93.0 kg
|
2 x 2"
|
|
|
|
|
|
|
|
Grösse VAPO-Durchgangsblasen starr
|
PU 7/15
|
DN 70 - 150 mm
|
450 mm
|
2.5 bar
|
2.100 kg
|
1"
|
|
PU 10/20
|
DN 100 - 200 mm
|
610 mm
|
2.5 bar
|
5.200 kg
|
1"
|
|
PU 20/50
|
DN 200 - 500 mm
|
690 mm
|
2.5 bar
|
12.5 kg
|
1x1"/1x2"
|
|
PU 50/80
|
DN 500 - 800 mm
|
720 mm
|
2.5 bar
|
38.0 kg
|
2x1"/1x2.5"
|
|
PU 50/120
|
DN 500 - 1'200 mm
|
1'000 mm
|
2.5 bar
|
48.0 kg
|
2x1"/1x2.5"
|
Abbildung
|
|
|
|
|
|

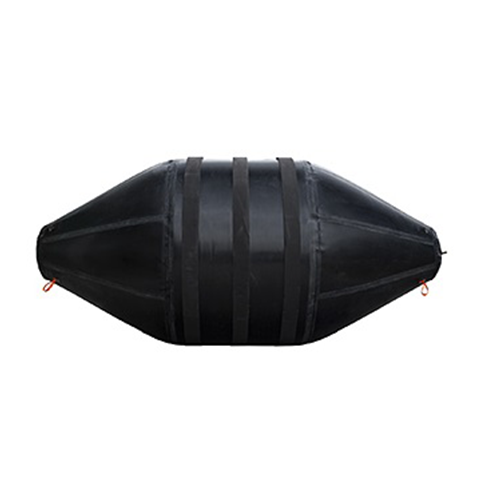

Konische Rohrdichtkissen
Die konischen Rohrdichtkissen haben im Vergleich zu den klassischen Rohrdicktkissen eine unterschiedliche Form, deren Einsatzmöglichkeiten bleiben jedoch unverändert: Sie werden bei Schadensfällen an Rohr- leitungen sowie zur Sanierung, Instandhaltung und Dichtheitsprüfung von Rohrleitungen verwendet. Die konische Form macht ihren Einsatz nicht nur für
Rundprofile, sondern auch für Ei-, Rechteck- und andere Profile möglich. Diese Rohrdichtkissen werden aus hochwertigen Material hergestellt. Sie weisen gute chemische Beständigkeit und kleines Gewicht auf und lassen sich leicht reparieren. Der Einsatzbereich der grundlegenden Typenreihe reicht von 250 mm bis 2200 mm.
Grösse VAPO-konische Verschlussblasen
|
ULK 25/60
|
DN 250 - 600 mm
|
-
|
1.0 bar
|
4.100 kg
|
|
|
ULK 40/100
|
DN 400 - 1'000 mm
|
-
|
1.0 bar
|
11.0 kg
|
|
|
ULK 60/140
|
DN 600 - 1'400 mm
|
-
|
1.0 bar
|
26.0 kg
|
|
|
ULK 70/160
|
DN 700 - 1'600 mm
|
-
|
1.0 bar
|
41.0 kg
|
|
|
ULK 120/220
|
DN 1'200 - 2'200 mm
|
-
|
1.0 bar
|
89.0 kg
|
|
|
|
|
|
|
|
|
Grösse VAPO-konische Durchgansblasen
|
PULK 25/60
|
DN 250 - 600 mm
|
-
|
1.0 bar
|
10.5 kg
|
2"
|
|
PULK 40/100
|
DN 400 - 1'000 mm
|
-
|
1.0 bar
|
21.0 kg
|
2.5"
|
|
PULK 60/140
|
DN 600 - 1'400 mm
|
-
|
1.0 bar
|
36.0 kg
|
2.5"
|
|
PULK 70/160
|
DN 700 - 1'600 mm
|
-
|
1.0 bar
|
52.0 kg
|
2.5"
|
|
PULK 120/220
|
DN 1'200 - 2'200 mm
|
-
|
1.0 bar
|
102.0 kg
|
2.5"
|
|
|
|
|
|
|
|
"RIMTEC" - Rohrverschlussblasen elliptisch
Unsere eliptischen Rohrblasen werden aus einer neuartigen Gummimischung, in einer weltweit einzigartigen, neuen Form gefertigt. Sie bieten höchste Flexibilität durch ihre besondere Geschmeidigkeit, extreme Widerstandsfähigkeit sowie hohe Temperatur-, Öl- und Chemikalienbeständigkeit.
Durch ihre besondere Bauweise und die extrem flexiblen und belastbaren Materialeigenschaften eignen sich die MDA-Rohrblasen ideal zur Prüfung und Absperrung in den Bereichen:
- Öl- und Fettabscheider
- Hausanschluss-Prüfung
- Tankstellenbau
Gegenüber herkömmlichen Prüf- und Absperrblasen bieten die, in ihrer Form weltweit einzigartigen, MDA-Rohrblasen wesentliche Vorteile in der Anwendung:
-
Passen durch kleinste Rohröffnungen und Rohrverjüngungen; durch die Spezialgummimischung hat die MDA-Blase einen Druchmesser von unter 50% gegenüber der Betriebsgrösse im befüllten Zustand.
-
Höchste Flexibilität und Bogengängigkeit durch konische (Rugby) Bauweise; müheloses Einbringen und Ziehen mittels zentrierten Schiebeschlauches mit innenliegender Stahlspirale.
-
Kein Hängenbleiben oder Klemmen bei Muffenversatz und Rohrverjüngungen; auch bei kleinsten Rohrdurchmessern und bogenreichen Strecken supergeschmeidig und flexibel
-
Absolut fester Sitz der Blase im aufgeblasenem Zustand, besonders gute Abdichtung durch optimalen Anpressdruck
-
Temperaturbeständig und besodners reisfest
-
Hohe Öl- und Chemikalienbeständigkeit
|
Grösse RIMTEC-Verschlussblasen elliptisch
|
10.3001
|
DN 50 - 80 mm
|
280 mm
|
3.0 bar
|
0.200 kg
|
|
|
10.3002
|
DN 80 - 130 mm
|
360 mm
|
2.5 bar
|
0.300 kg
|
|
|
10.3003
|
DN 100 - 160 mm
|
420 mm
|
2.0 bar
|
0.400 kg
|
|
|
10.3004
|
DN 150 - 210 mm
|
510 mm
|
2.0 bar
|
0.500 kg
|
|
|
10.3005
|
DN 200 - 315 mm
|
730 mm
|
2.0 bar
|
1.000 kg
|
|
|
|
|
|
|
|
|
Grösse RIMTEC-Durchgangsblase elliptisch
|
14.3001
|
DN 50 - 80 mm
|
490 mm
|
3.0 bar
|
0.500 kg
|
5 mm
|
|
14.3002
|
DN 80 - 130 mm
|
570 mm
|
2.5 bar
|
0.600 kg
|
5 mm
|
|
14.3003
|
DN 100 - 160 mm
|
645 mm
|
2.0 bar
|
0.700 kg
|
7 mm
|
|
14.3004
|
DN 150 - 210 mm
|
760 mm
|
2.0 bar
|
0.900 kg
|
7 mm
|
|
14.3005
|
DN 200 - 315 mm
|
1'060 mm
|
2.0 bar
|
1.300 kg
|
7 mm
|
|
|
|
|
|
|
|

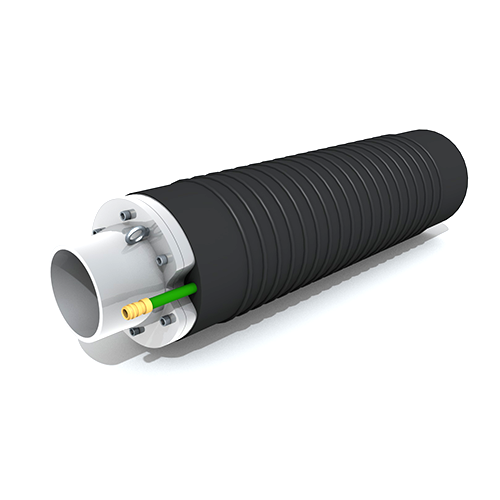

Durchfluss-Rohrblasen
Diese Kissen besitzen einen Durchgang (Bypass) und werden überall dort eingesetzt, wo es größere Durchflussmengen gibt. Der Zentraldurchgang besteht aus Edelstahl. Dieser Stahlkern ist mit dem Mantel aus Gummigewebe übergezogen, der problemlos ausgetauscht werden kann. Die Typenreihe umfasst Standardausführungen mit einem Durchmesser von 100 mm bis 1200 mm.
Grösse VAPO-Durchfluss-Rohrblasen
|
PU 10-2G
|
DN 100 mm
|
320 mm
|
1.5 bar
|
2.300 kg
|
2"
|
|
PU 10/15-2G
|
DN 100 - 150 mm
|
380 mm
|
1.5 bar
|
2.900 kg
|
2"
|
|
PU 15-2G
|
DN 150 mm
|
320 mm
|
1.5 bar
|
3.000 kg
|
2"
|
|
PU 15/20-2G
|
DN 150 - 200 mm
|
380 mm
|
1.5 bar
|
3.500 kg
|
2"
|
|
PU 10/20-2G
|
DN 100 - 200 mm
|
650 mm
|
1.5 bar
|
4.500 kg
|
2"
|
|
PU 20/50-4G
|
DN 20 - 500 mm
|
700 mm
|
1.5 bar
|
9.500 kg
|
4"
|
|
PU 50/80-12G
|
DN 500 - 800 mm
|
830 mm
|
1.5 bar
|
38.0 kg
|
12"
|
|
PU 50/120-12G
|
DN 500 - 1'200 mm
|
1'120 mm
|
1.5 bar
|
48.0 kg
|
12"
|
|
|
|
|
|
|
|

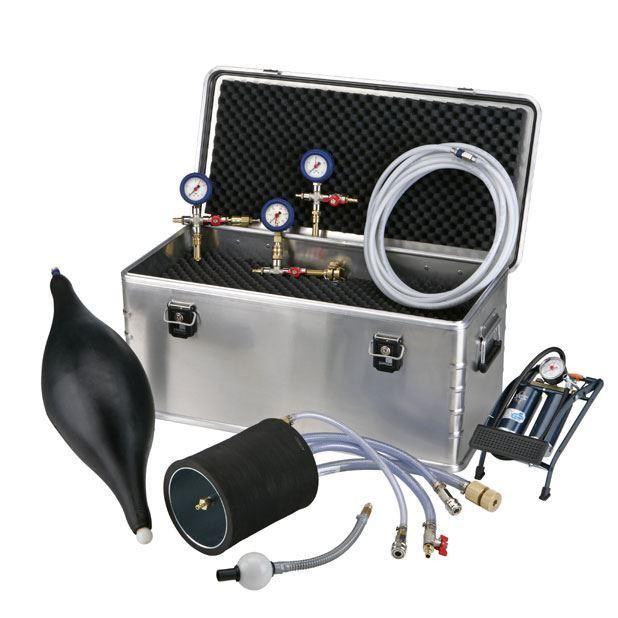

Zubehör
Wir empfehlen Ihnen folgendes Zubehör, für das Arbeiten mit unseren Rohrverschluss- und Rohrdurchgangsblasen:
-
Befüllungsschläuche mit SVS-Kupplungen, in 5.0 oder 10.0 m
-
Befüllungsschläuche mit LKW-Ventilen, in 3.0 oder 5.0 m
-
Luftschiebestangen (1,5 m / 3 m)
-
Befüllungsmanometer (1.5 bar / 2.5 bar)
-
Fussluftpumpe mit Manometer
-
div. Adapterstücke
|
