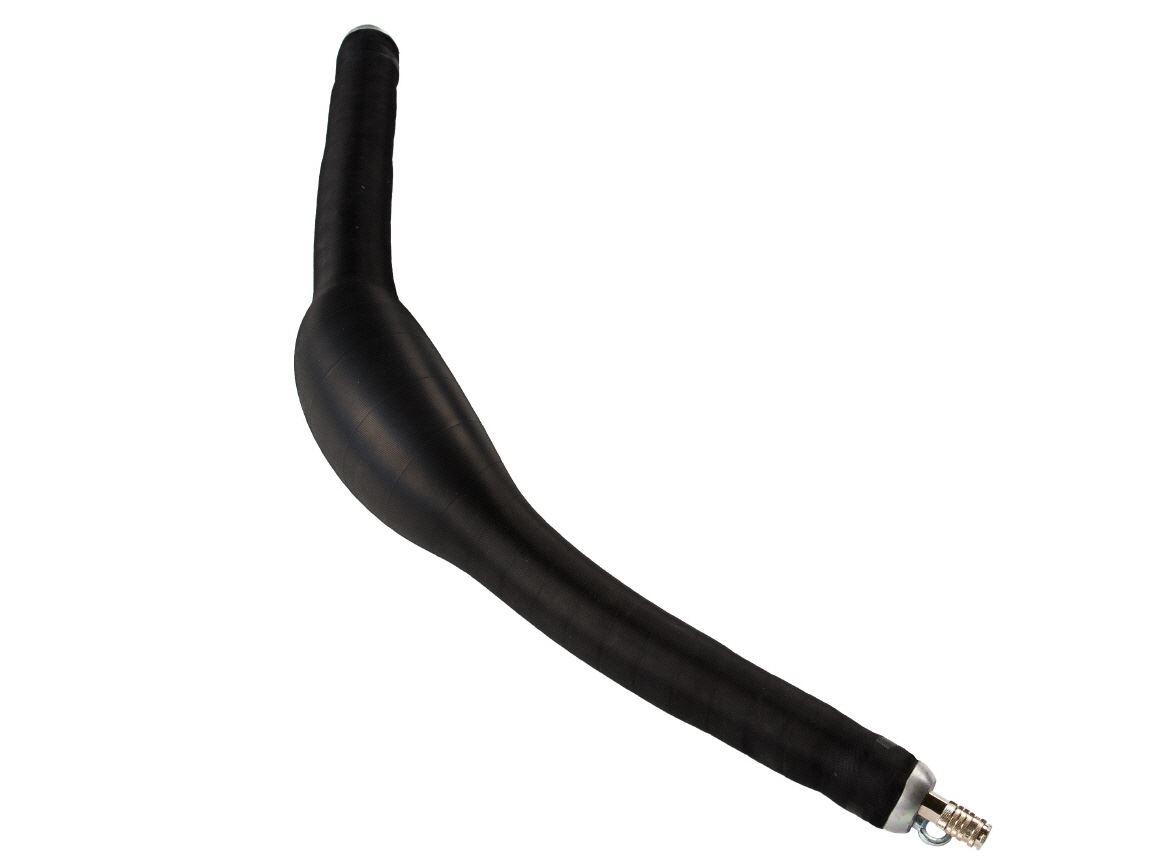

Packer-coudes
Les packers courbés sont développés pour permettre l’assainissement des tuyaux courbés. Avec ces packers on peut assainir les tuyaux courbés de 45° jusqu’à 90°. À cause du mode de construction et du matériel de haute qualité le part dépanné sera plat et sans grignes.
Grandeurs
No. d'article |
Tuyau-DN |
Corps en caoutchouc DN |
Longueur de la zone de travail |
Longueur totale |
Poids |
Pression max. |
---|---|---|---|---|---|---|
281856 |
35 - 50 mm |
26 mm |
455 mm |
750 mm |
0.8 kg |
3.0 bar |
558628 |
50 - 70 mm |
30 mm |
460 mm |
750 mm |
0.7 kg |
2.0 bar |
281774 |
70 - 80 mm |
45 mm |
350 mm |
650 mm |
0.8 kg |
2.0 bar |
525957 |
70 - 80 mm |
45 mm |
760 mm |
1'120 mm |
0.9 kg |
2.0 bar |
525958 |
70 - 80 mm |
45 mm |
1'260 mm |
1'620 mm |
1.2 kg |
2.0 bar |
578140 |
80 - 100 mm |
65 mm |
700 mm |
1'120 mm |
2.5 kg |
2.0 bar |
580365 |
80 - 100 mm |
65 mm |
1'200 mm |
1'620 mm |
3.6 kg |
2.0 bar |
525960 |
100 - 125 mm |
65 mm |
700 mm |
1'120 mm |
2.0 kg |
2.0 bar |
525961 |
100 - 125 mm |
65 mm |
1'200 mm |
1'620 mm |
2.8 kg |
2.0 bar |
525963 |
150 - 165 mm |
85 mm |
610 mm |
1'120 mm |
3.2 kg |
2.0 bar |
525964 |
150 - 165 mm |
85 mm |
1'110 mm |
1'620 mm |
4.1 kg |
2.0 bar |
525959 |
180 - 205 mm |
105 mm |
520 mm |
1'120 mm |
5.6 kg |
2.0 bar |
525962 |
180 - 205 mm |
105 mm |
1'020 mm |
1'620 mm |
6.1 kg |
2.0 bar |
281628 |
200 - 250 mm |
130 mm |
480 mm |
1'120 mm |
8.4 kg |
2.0 bar |
560617 |
200 - 250 mm |
130 mm |
980 mm |
1'620 mm |
10.5 kg |
2.0 bar |
282151 |
250 - 350 mm |
140 mm |
470 mm |
1'620 mm |
13.6 kg |
2.0 bar |
Packer avec extrémités en caoutchouc souple
No. d'article |
Tuyau-DN |
Corps en caoutchouc DN |
Longueur de la zone de travail |
Longueur totale |
Poids |
Pression max. |
---|---|---|---|---|---|---|
579553 |
70 - 80 mm |
45 mm |
360 mm |
630 mm |
0.8 kg |
2.0 bar |
282182 |
70 - 80 mm |
45 mm |
760 mm |
1'100 mm |
0.9 kg |
2.0 bar |
574995 |
70 - 80 mm |
45 mm |
1'260 mm |
1'600 mm |
1.2 kg |
2.0 bar |
588405 |
80 - 100 mm |
65 mm |
700 mm |
1'100 mm |
2.3 kg |
2.0 bar |
588406 |
80 - 100 mm |
65 mm |
1'200 mm |
1'600 mm |
2.7 kg |
2.0 bar |
574211 |
100 - 125 mm |
65 mm |
700 mm |
1'100 mm |
2.0 kg |
2.0 bar |
578251 |
100 - 125 mm |
65 mm |
1'260 mm |
1'600 mm |
2.8 kg |
2.0 bar |
574212 |
150 - 165 mm |
85 mm |
760 mm |
1'100 mm |
3.2 kg |
2.0 bar |
578254 |
150 - 165 mm |
85 mm |
1'260 mm |
1'600 mm |
4.1 kg |
2.0 bar |
574213 |
180 - 205 mm |
105 mm |
700 mm |
1'100 mm |
5.6 kg |
1.5 bar |
578258 |
180 - 205 mm |
105 mm |
1'200 mm |
1'600 mm |
6.1 kg |
1.5 bar |
