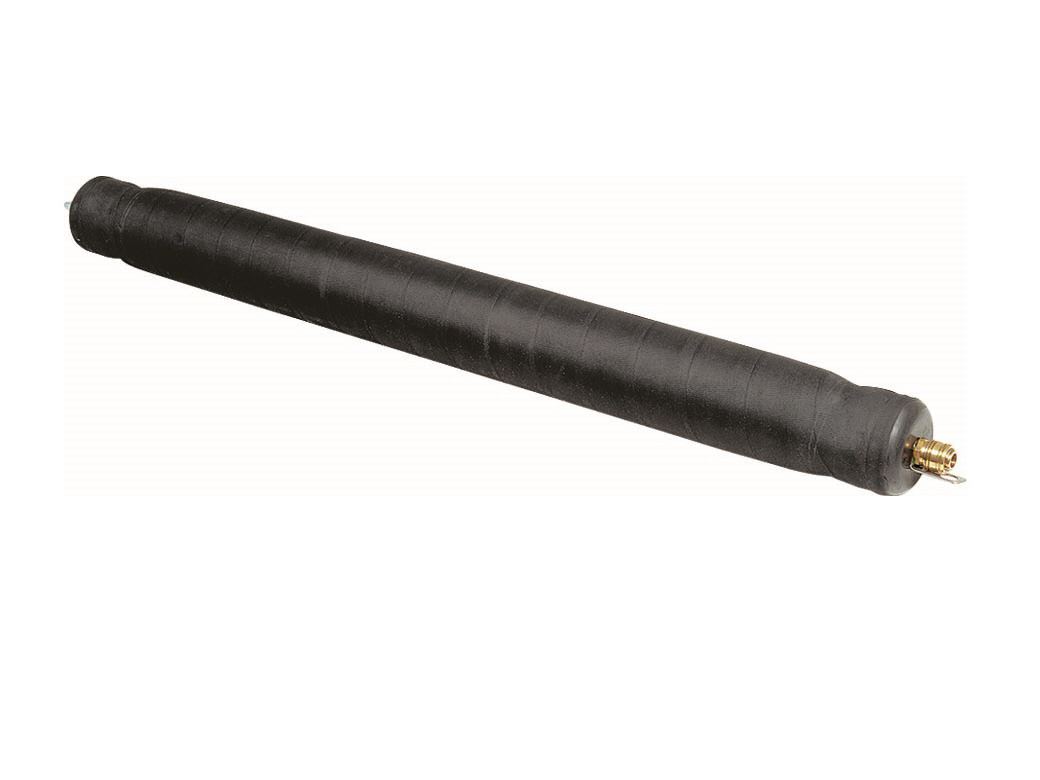

Packer pour branchement
Les packers pour branchement sont fabriqués en caoutchouc tissé en forme de tube et terminent de chaque côté avec une pièce arrondie pour faciliter le passage du packer de réhabilitation dans les coudes. Cette gamme de packer a été développée spécialement pour les tuyaux d'un petit diamètre. La surface efficace s'étend de 500 à 3'700 millimètres.
Grandeurs
Numéro d'article |
Tuyau-DN |
Corps en caoutchouc-DN |
Longueur de la zone de travail |
Longueur totale |
Poids |
Pression max. |
---|---|---|---|---|---|---|
607758 |
35 - 50 mm |
26 mm |
55mm |
365 mm |
0.3 kg |
3.0 bar |
529897 |
35 - 50 mm |
26 mm |
455 mm |
765 mm |
0.4 kg |
3.0 bar |
530785 |
35 - 50 mm |
26 mm |
775 mm |
1'065 mm |
0.5 kg |
3.0 bar |
530786 |
35 - 50 mm |
26 mm |
1'275 mm |
1'565 mm |
0.7 kg |
3.0 bar |
530787 |
35 - 50 mm |
26 mm |
1'775 mm |
2'065 mm |
0.8 kg |
3.0 bar |
538491 |
35 - 50 mm |
26 mm |
2'775 mm |
3'065 mm |
1.1 kg |
3.0 bar |
542187 |
50 - 75 mm |
30 mm |
460 mm |
765 mm |
0.6 kg |
3.0 bar |
281246 |
50 - 75 mm |
30 mm |
780 mm |
1'065 mm |
0.7 kg |
3.0 bar |
543422 |
50 - 75 mm |
30 mm |
1'280 mm |
1'565 mm |
0.8 kg |
3.0 bar |
543423 |
50 - 75 mm |
30 mm |
1'780 mm |
2'065 mm |
1.1 kg |
3.0 bar |
543431 |
50 - 75 mm |
30 mm |
2'780 mm |
3'065 mm |
1.4 kg |
3.0 bar |
281293 |
70 - 100 mm |
45 mm |
160 mm |
520 mm |
0.5 kg |
2.5 bar |
60052 |
70 - 100 mm |
45 mm |
360 mm |
720 mm |
0.6 kg |
2.5 bar |
60053 |
70 - 100 mm |
45 mm |
760 mm |
1'120 mm |
0.8 kg |
2.5 bar |
60059 |
70 - 100 mm |
45 mm |
1'260 mm |
1'620 mm |
1.1 kg |
2.5 bar |
60060 |
70 - 100 mm |
45 mm |
1'760 mm |
2'120 mm |
1.4 kg |
2.5 bar |
559830 |
70 - 100 mm |
45 mm |
2'260 mm |
2'620 mm |
1.6 kg |
2.5 bar |
60061 |
70 - 100 mm |
45 mm |
2'760 mm |
3'120 mm |
1.9 kg |
2.5 bar |
60069 |
70 - 100 mm |
45 mm |
3'760 mm |
4'120 mm |
2.4 kg |
2.5 bar |
60081 |
70 - 100 mm |
45 mm |
4'660 mm |
5'120 mm |
2.8 kg |
2.5 bar |
60307 |
100 - 150 mm |
65 mm |
300 mm |
720 mm |
1.1 kg |
2.5 bar |
60308 |
100 - 150 mm |
65 mm |
700 mm |
1'120 mm |
1.5 kg |
2.5 bar |
60309 |
100 - 150 mm |
65 mm |
1'200 mm |
1'620 mm |
1.9 kg |
2.5 bar |
60311 |
100 - 150 mm |
65 mm |
1'700 mm |
2'120 mm |
2.4 kg |
2.5 bar |
60224 |
100 - 150 mm |
65 mm |
2'200 mm |
2'620 mm |
2.8 kg |
2.5 bar |
60461 |
100 - 150 mm |
65 mm |
2'700 mm |
3'120 mm |
3.2 kg |
2.5 bar |
60492 |
100 - 150 mm |
65 mm |
3'700 mm |
4'120 mm |
4.0 kg |
2.5 bar |
60298 |
100 - 150 mm |
65 mm |
4'600 mm |
5'120 mm |
5.4 kg |
2.5 bar |
60314 |
150 - 200 mm |
85 mm |
210 mm |
720 mm |
1.9 kg |
2.5 bar |
60330 |
150 - 200 mm |
85 mm |
610 mm |
1'120 mm |
2.5 kg |
2.5 bar |
60331 |
150 - 200 mm |
85 mm |
1'110 mm |
1'620 mm |
3.1 kg |
2.5 bar |
60343 |
150 - 200 mm |
85 mm |
1'610 mm |
2'120 mm |
3.8 kg |
2.5 bar |
60516 |
150 - 200 mm |
85 mm |
2'610 mm |
3'120 mm |
5.0 kg |
2.5 bar |
60955 |
150 - 200 mm |
85 mm |
3'610 mm |
4'120 mm |
6.3 kg |
2.5 bar |
60005 |
150 - 200 mm |
85 mm |
4'510 mm |
5'120 mm |
8.6 kg |
2.5 bar |
569503 |
150 - 250 mm |
105 mm |
120 mm |
670 mm |
4.1 kg |
2.5 bar |
569504 |
150 - 250 mm |
105 mm |
520 mm |
1'070 mm |
4.8 kg |
2.5 bar |
282122 |
150 - 250 mm |
105 mm |
1'020 mm |
1'570 mm |
5.7 kg |
2.5 bar |
569505 |
150 - 250 mm |
105 mm |
1'520 mm |
2'070 mm |
6.5 kg |
2.5 bar |
569506 |
150 - 250 mm |
105 mm |
2'520 mm |
3'070 mm |
8.2 kg |
2.5 bar |
569507 |
150 - 250 mm |
105 mm |
3'520 mm |
4'070 mm |
9.8 kg |
2.5 bar |
569508 |
150 - 250 mm |
105 mm |
4'520 mm |
5'070 mm |
11.5 kg |
2.5 bar |
