Packer-long

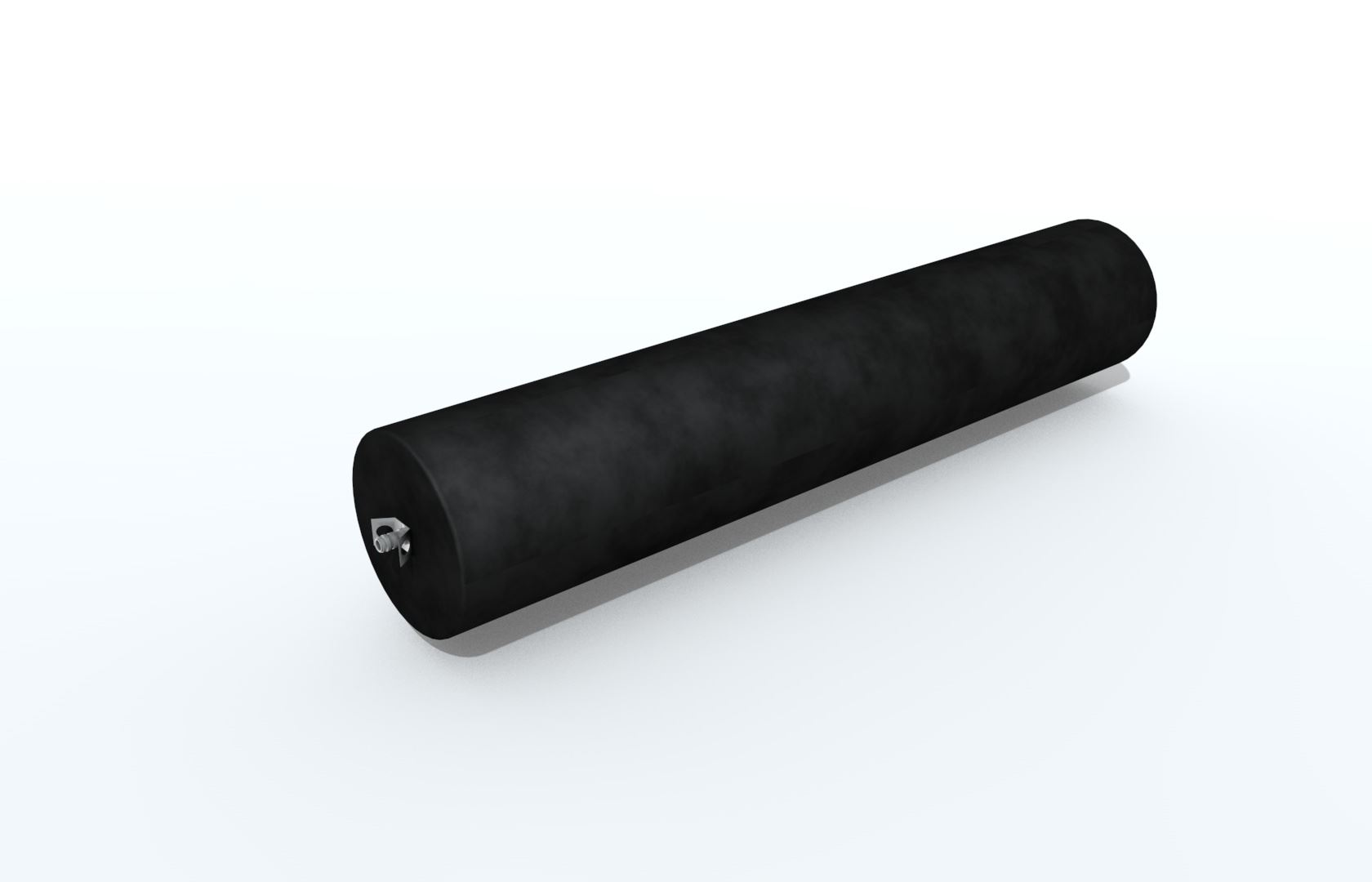

Les packers longs sont fabriqués en caoutchouc tissé et termine avec une pièce d'aluminium, avec un raccord pneumatique pour le gonflage du packer. Cette gamme de packer long ne possède pas de roues, les effluents sont complètement bloqués lors de la réparation. La surface efficace s'étend de 1'600 à 3'600 millimètres.
Grandeurs
Numéro d'article |
Tuyau-DN |
Corps en caoutchouc DN |
Longueur de la zone de travail |
Longueur totale |
Poids |
Pression max. |
---|---|---|---|---|---|---|
541996 |
200 - 300 mm |
145 mm |
550 mm |
1'100 mm |
4.9 kg |
1.5 bar |
78256 |
200 - 300 mm |
145 mm |
1'050 mm |
1'600 mm |
5.7 kg |
1.5 bar |
67042 |
200 - 300 mm |
145 mm |
1'550 mm |
2'100 mm |
6.5 kg |
1.5 bar |
78257 |
200 - 300 mm |
145 mm |
2'050 mm |
2'600 mm |
8.5 kg |
1.5 bar |
77386 |
200 - 300 mm |
145 mm |
2'550 mm |
3'100 mm |
10.8 kg |
1.5 bar |
78258 |
200 - 300 mm |
145 mm |
3'550 mm |
4'100 mm |
13.6 kg |
1.5 bar |
77237 |
200 - 300 mm |
145 mm |
4'450 mm |
5'000 mm |
18.4 kg |
1.5 bar |
281323 |
300 - 400 mm |
245 mm |
550 mm |
1'100 mm |
7.7 kg |
1.5 bar |
78259 |
300 - 400 mm |
245 mm |
1'050 mm |
1'600 mm |
13.0 kg |
1.5 bar |
77925 |
300 - 400 mm |
245 mm |
1'550 mm |
2'100 mm |
15.5 kg |
1.5 bar |
77926 |
300 - 400 mm |
245 mm |
2'050 mm |
2'600 mm |
16.7 kg |
1.5 bar |
78260 |
300 - 400 mm |
245 mm |
2'550 mm |
3'100 mm |
20.0 kg |
1.5 bar |
78261 |
300 - 400 mm |
245 mm |
3'550 mm |
4'100 mm |
26.3 kg |
1.5 bar |
78262 |
300 - 400 mm |
245 mm |
4'450 mm |
5'000 mm |
33.4 kg |
1.5 bar |
560468 |
400 - 500 mm |
340 mm |
540 mm |
1'100 mm |
18.9 kg |
1.0 bar |
78263 |
400 - 500 mm |
340 mm |
1'040 mm |
1'650 mm |
24.5 kg |
1.0 bar |
77553 |
400 - 500 mm |
340 mm |
1'540 mm |
2'150 mm |
27.7 kg |
1.0 bar |
77239 |
400 - 500 mm |
340 mm |
2'040 mm |
2'650 mm |
28.0 kg |
1.0 bar |
78264 |
400 - 500 mm |
340 mm |
2'440 mm |
3'100 mm |
30.5 kg |
1.0 bar |
78265 |
400 - 500 mm |
340 mm |
3'540 mm |
4'150 mm |
33.0 kg |
1.0 bar |
77238 |
400 - 500 mm |
340 mm |
4'540 mm |
5'150 mm |
38.0 kg |
1.0 bar |
60179 |
500 - 600 mm |
405 mm |
990 mm |
1'650 mm |
30.0 kg |
0.8 bar |
67040 |
500 - 600 mm |
405 mm |
1'240 mm |
2'150 mm |
34.0 kg |
0.8 bar |
60190 |
500 - 600 mm |
405 mm |
1'490 mm |
2'650 mm |
37.8 kg |
0.8 bar |
70072 |
500 - 600 mm |
405 mm |
1'990 mm |
3'150 mm |
40.8 kg |
0.8 bar |
70218 |
500 - 600 mm |
405 mm |
2'490 mm |
4'150 mm |
46.0 kg |
0.8 bar |
70066 |
500 - 600 mm |
405 mm |
3'490 mm |
5'150 mm |
51.5 kg |
0.8 bar |
60758 |
600 - 800 mm |
535 mm |
770 mm |
1'650 mm |
47.0 kg |
0.6 bar |
60759 |
600 - 800 mm |
535 mm |
1'350 mm |
2'050 mm |
51.0 kg |
0.6 bar |
60760 |
600 - 800 mm |
535 mm |
1'850 mm |
2'650 mm |
54.5 kg |
0.6 bar |
60761 |
600 - 800 mm |
535 mm |
2'350 mm |
3'150 mm |
58.0 kg |
0.6 bar |
60763 |
600 - 800 mm |
535 mm |
3'350 mm |
4'150 mm |
66.0 kg |
0.6 bar |
60764 |
600 - 800 mm |
535 mm |
4'350 mm |
5'150 mm |
75.0 kg |
0.6 bar |
Packer long avec roues
Numéro d'article |
Tuyau-DN |
Corps en caoutchouc DN |
Longueur de la zone de travail |
Longueur totale |
Poids |
Pression max. |
---|---|---|---|---|---|---|
561419 |
200 - 300 mm |
145 mm |
1'050 mm |
1'610 mm |
10.7 kg |
1.5 bar |
569479 |
200 - 300 mm |
145 mm |
1'550 mm |
2'110 mm |
11.7 kg |
1.5 bar |
569480 |
200 - 300 mm |
145 mm |
2'050 mm |
2'610 mm |
12.8 kg |
1.5 bar |
569481 |
200 - 300 mm |
145 mm |
2'550 mm |
3'110 mm |
14.0 kg |
1.5 bar |
569482 |
200 - 300 mm |
145 mm |
3'550 mm |
4'110 mm |
16.0 kg |
1.5 bar |
569484 |
200 - 300 mm |
145 mm |
4'450 mm |
5'110 mm |
18.0 kg |
1.5 bar |
554829 |
300 - 400 mm |
210 mm |
1'060 mm |
1'620 mm |
20.0 kg |
1.5 bar |
563422 |
300 - 400 mm |
210 mm |
1'560 mm |
2'120 mm |
23.6 kg |
1.5 bar |
569485 |
300 - 400 mm |
210 mm |
2'060 mm |
2'620 mm |
26.0 kg |
1.5 bar |
569488 |
300 - 400 mm |
210 mm |
2'560 mm |
3'120 mm |
30.5 kg |
1.5 bar |
569489 |
300 - 400 mm |
210 mm |
3'560 mm |
4'120 mm |
33.2 kg |
1.5 bar |
569490 |
300 - 400 mm |
210 mm |
4'460 mm |
5'120 mm |
38.0 kg |
1.5 bar |
281493 |
400 - 500 mm |
340 mm |
1'040 mm |
1'750 mm |
27.0 kg |
1.0 bar |
569491 |
400 - 500 mm |
340 mm |
1'540 mm |
2'250 mm |
30.2 kg |
1.0 bar |
569492 |
400 - 500 mm |
340 mm |
2'040 mm |
2'750 mm |
33.3 kg |
1.0 bar |
569493 |
500 - 600 mm |
400 mm |
990 mm |
1'760 mm |
40.4 kg |
0.8 bar |
554830 |
500 - 600 mm |
400 mm |
1'240 mm |
2'260 mm |
44.5 kg |
0.8 bar |
569494 |
500 - 600 mm |
400 mm |
1'490 mm |
2'760 mm |
48.2 kg |
0.8 bar |
563790 |
600 - 800 mm |
535 mm |
770 mm |
1'800 mm |
60.0 kg |
0.6 bar |
569495 |
600 - 800 mm |
535 mm |
1'350 mm |
2'300 mm |
65.5 kg |
0.6 bar |
