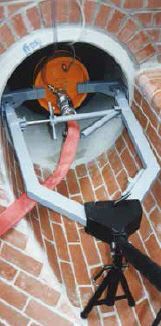

Verbaugeräte

Rohrverschlüsse und Rohrprüfgeräte sind laut Unfallverhütungsvorschrift grundsätzlich zu verbauen.

Unsere Verbaugeräte mit Zusatzverstrebung bedeuten SICHERHEIT


Sie zeichnen sich aus durch:

  • einfache und praxisgerechte Handhabung

  • stufenloses Anpassen der einzelnen Geräte an den Kanalrohrdurchmesser

  • zuverlässigen Verbau auch bei glatten und schlüpfrigen Rohrwänden.

Die Gerätekombination "Verbaugerät mit Zusatzverstrebung" ermöglicht:

  • eine Erhöhung der Belastbarkeit bei Kanalrohren ab DN 300 mm

  • eine Kräfteaufnahme von bis zu ca. 5'000 kg bei Rohren bis DN 1'000 mm

Die Verbaugeräte entsprechen den Anforderungen der "TBG Sicherheitshinweise für die Arbeit mit provisorischen Rohrabsperrgeräten und der "GUV 17.6 . In der "Durchführungsanweisung für
Schutzmaßnahmen in Rohrleitungen steht, dass .. "reibschlüssige Absperreinrichtungen, z.B. Presskolben, Rohrblasen oder andere pneumatische Rohrverschlüsse gegen Bewegung zusätzlich
formschlüssig gesichert werden .

Grössen Verbaugeräte

Art.-Nr.

Nennweite

Länge

x Breite

Gewicht

VG/010-015

100 - 150 mm

350 mm

75 mm

2.5 kg

VG/020-025

200 - 250 mm

400 mm

90 mm

3.0 kg

VG/030-040

300 - 400 mm

780 mm

280 mm

13.0 kg

VG/040-060

400 - 600 mm

900 mm

370 mm

14.0 kg

VG/060-100

600 - 1'000 mm

1'050 mm

570 mm

25.0 kg

VG/080-120

800 - 1'200 mm

1'250 mm

570 mm

28.0 kg

Grössen Zusatzverstrebung für Verbaugeräte

Art.-Nr.

Nennweite

Länge

x Breite

x Höhe

Gewicht

VG-ST/030-060

300 - 600 mm
Ausziehbar bis 1'270 mm

830 mm

230 mm

420 mm

13.0 kg

VG-ST/060-100

600 - 1'000 mm
Ausziehbar bis 1'250 mm

830 mm

230 mm

420 mm

14.0 kg
