CL50

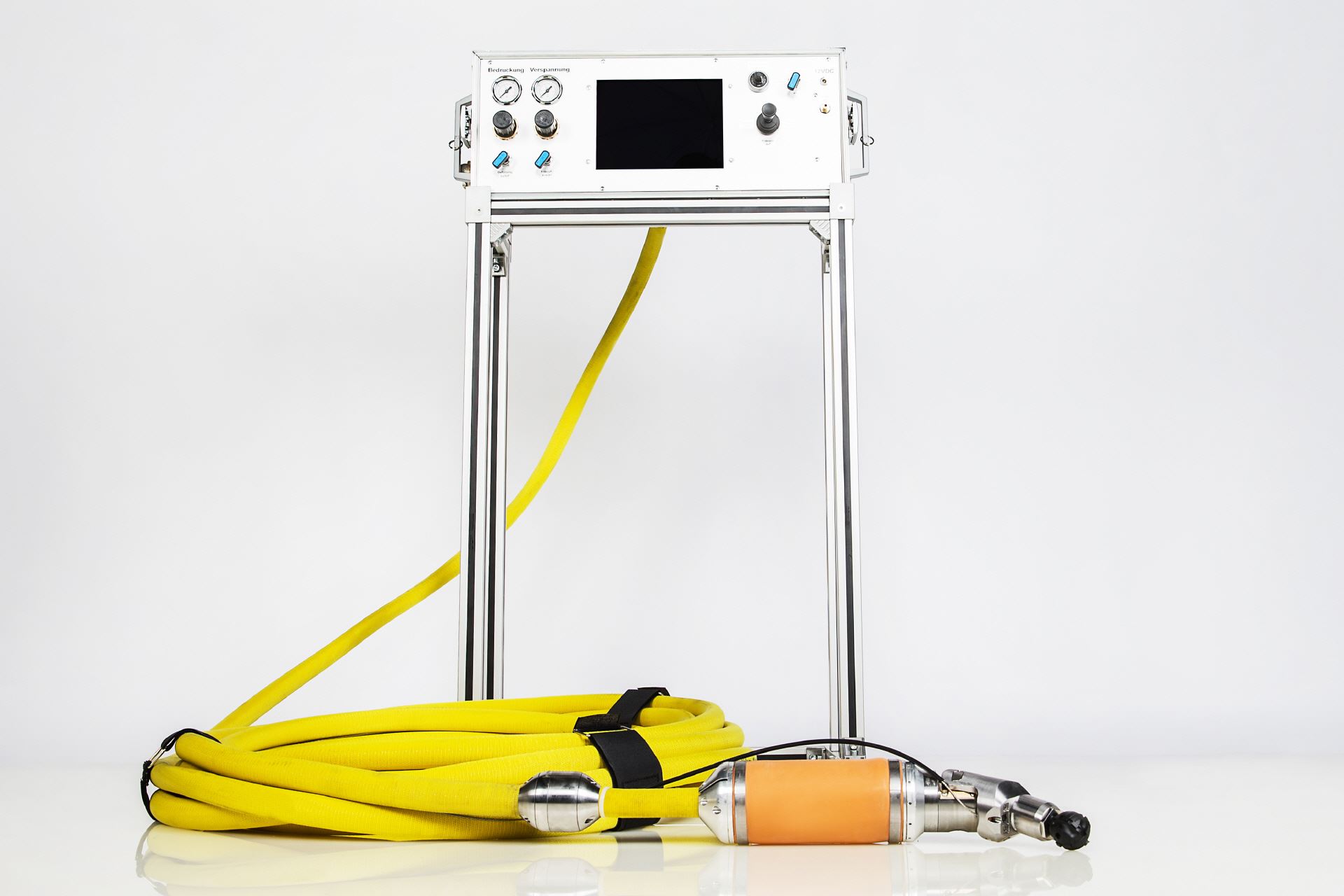

CL50 Pneumatikfräser

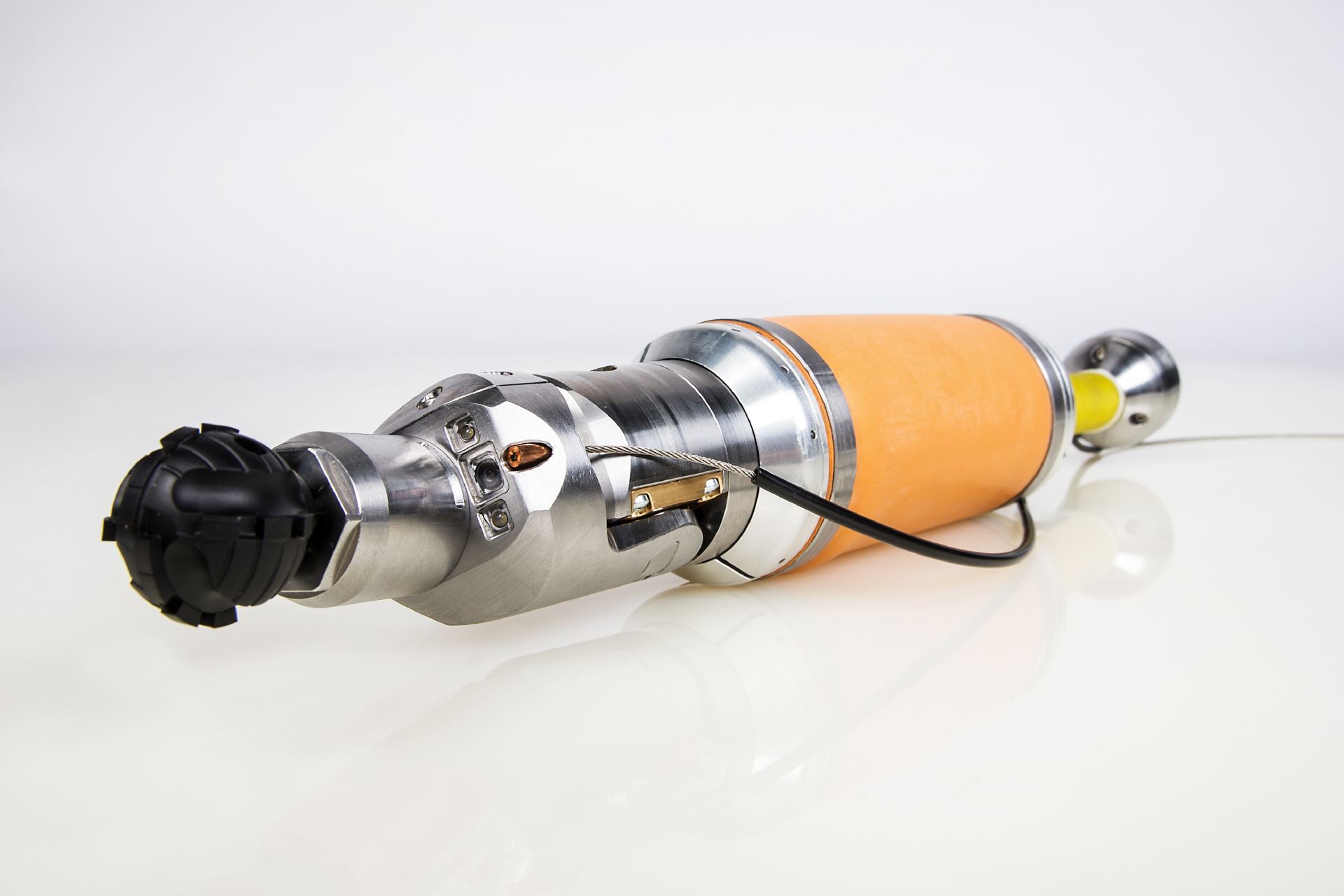

Der äusserst kompakt konstruierte Fräsroboter CL50 eignet sich vorwiegend für das Fräsen in Hausanschlusskanälen von DN 55-125 mm. Mehrere 90 -Rohrbögen stellen weder beim Ein- noch Ausfahren ein Hindernis dar. Das Zurückziehen des Roboters erfolgt durch gleichzeitiges Ziehen an der Versorgungsleitung und an einem Seil, welches am Fräsarm befestigt ist. Der Fräsarm lässt sich präzise heben, senken und im weiten Bereich von 610 drehen.

Eine Verspannblase zentriert den Roboter in grösseren Rohrdurchmessern, sodass der pneumatisch angetriebene Motor beim Fräsen stabilisiert wird. Zudem ist die Anlage mit einer Farbkamera und regelbarer LED-Beleuchtung ausgestattet. Die Kamerareinigung erfolgt über die Abluft des Fräsmotors. Der Roboter lässt sich über eine tragbare Steuereinheit mit Joystick und entspiegeltem Videomonitor bedienen.

Technische Daten

  • Rohrdimensionen: DN 55 - 125 mm (mit Zubehör DN 150 mm)

  • Gewicht: 2.5 kg

  • Vorschub: Schiebeaal

  • Fräsarmantrieb: elektrisch

  • Fräsmotorantrieb: pneumatisch

  • Fräsmotorleistung: 500 W bei 20.000 U/min

  • Lichter Durchmesser: 53 mm

  • Länge Versorgungsleitung: max. 37.5 m

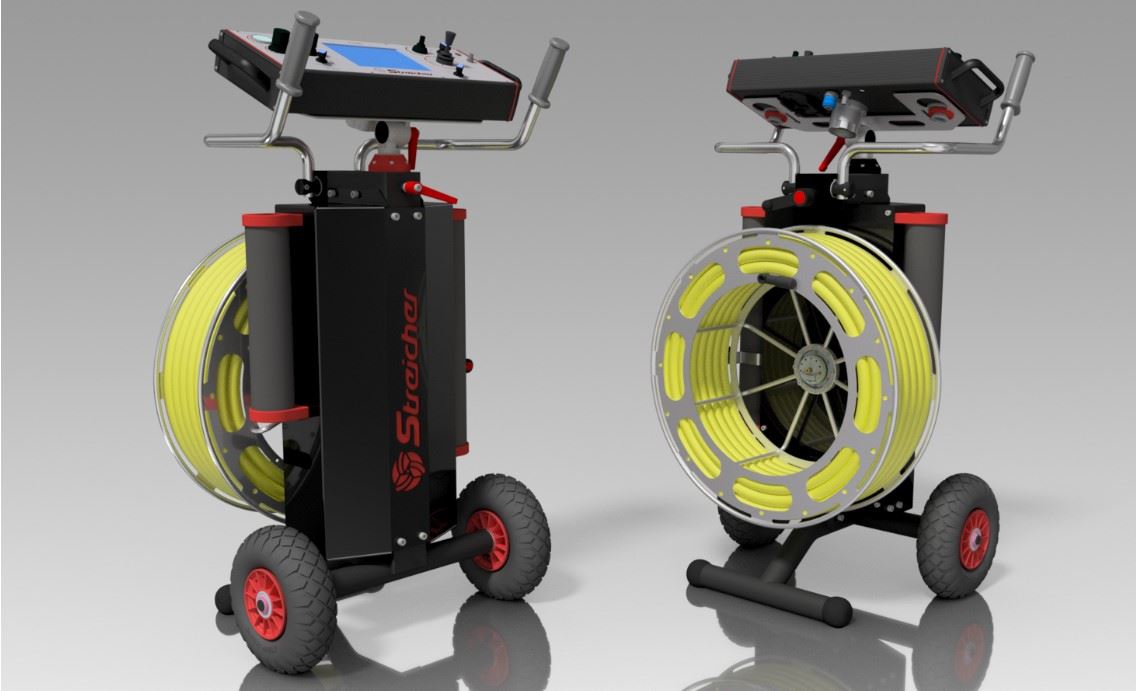

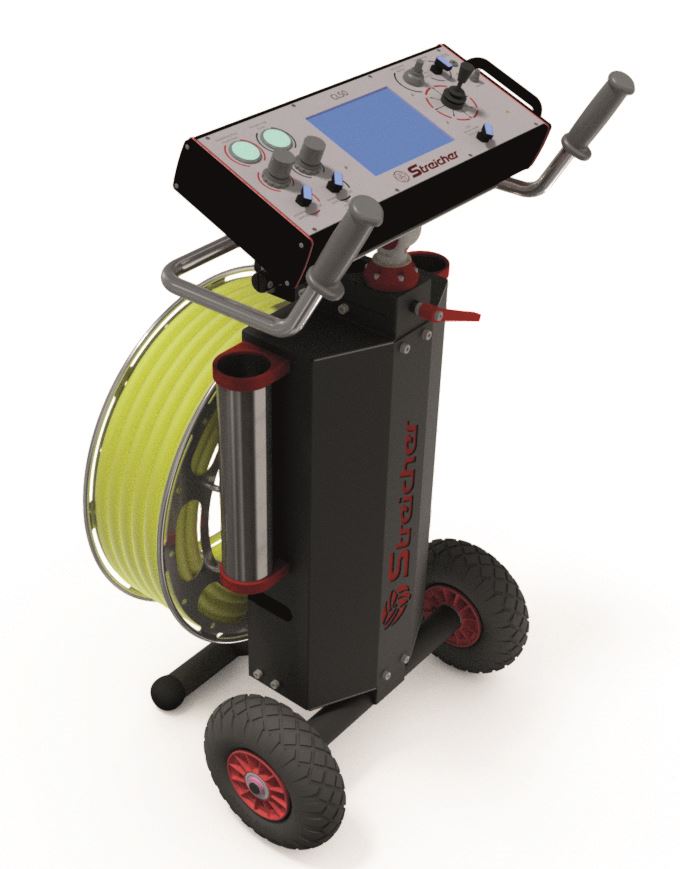

CL50 Gerätewagen

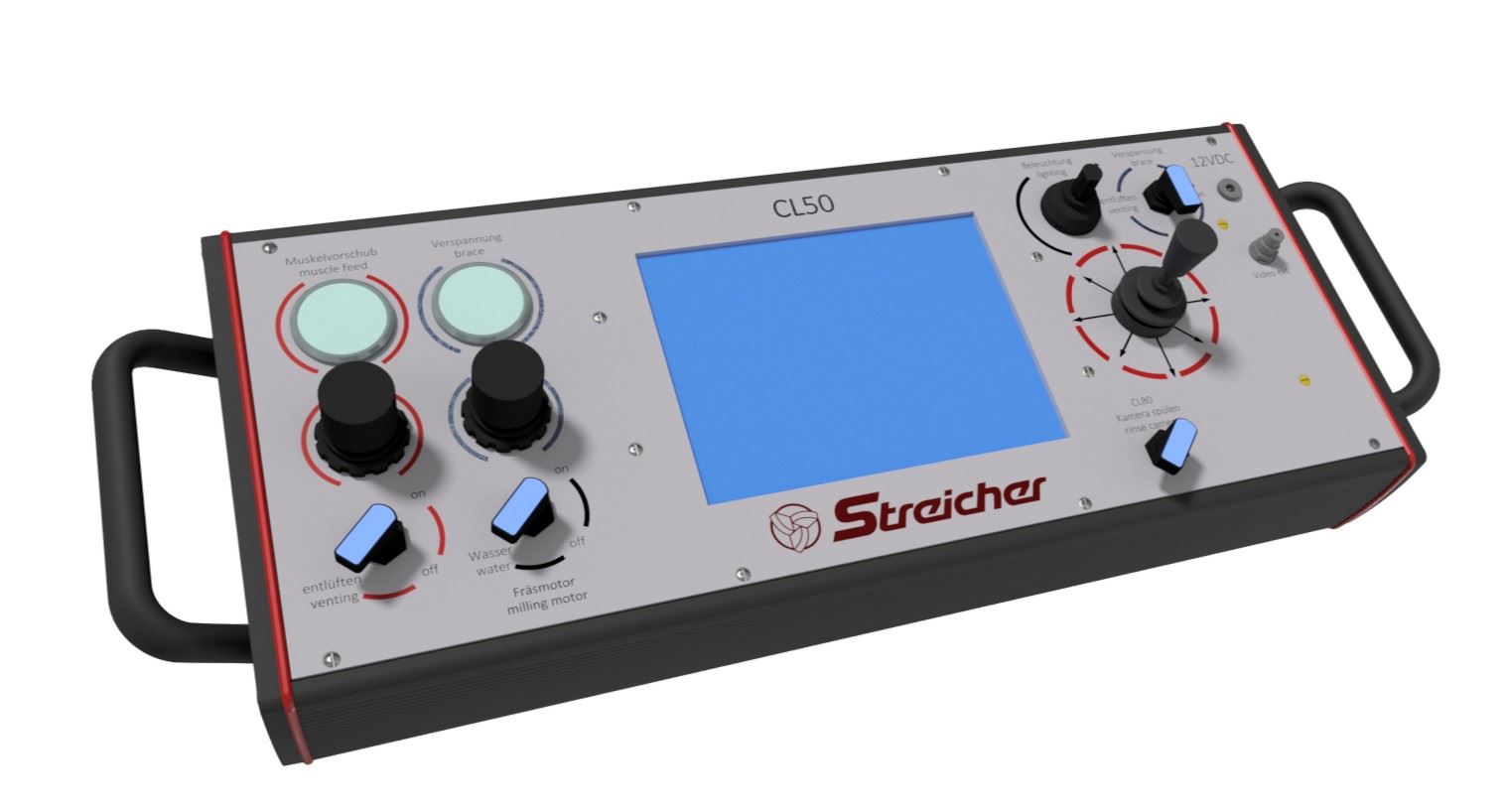

Neue Steuerung mit Aluminiumgehäuse und reduzierter Baugrösse. Die Verwendung der bisherigen CL50 Steuerung ist ebenso möglich. Beste Arbeitsergonomie durch Höhen- und Neigungsverstellung der Steuerung. Die Schiebegriffe können im Betrieb abgeklappt werden. Ein seitlicher Stauraum für Roboter und Muskelvorschub ist ebenfalls vorhanden.

  • Gewicht: 30 kg

  • 2 L Wassertank für Kameraspülung

  • Integrierte Lufttrocknungseinheit

  • Eingebauter Drehverteiler zur Durchführung aller Medien

  • Luftbereifung

  • 2 Stück Wechsel-Akkus
