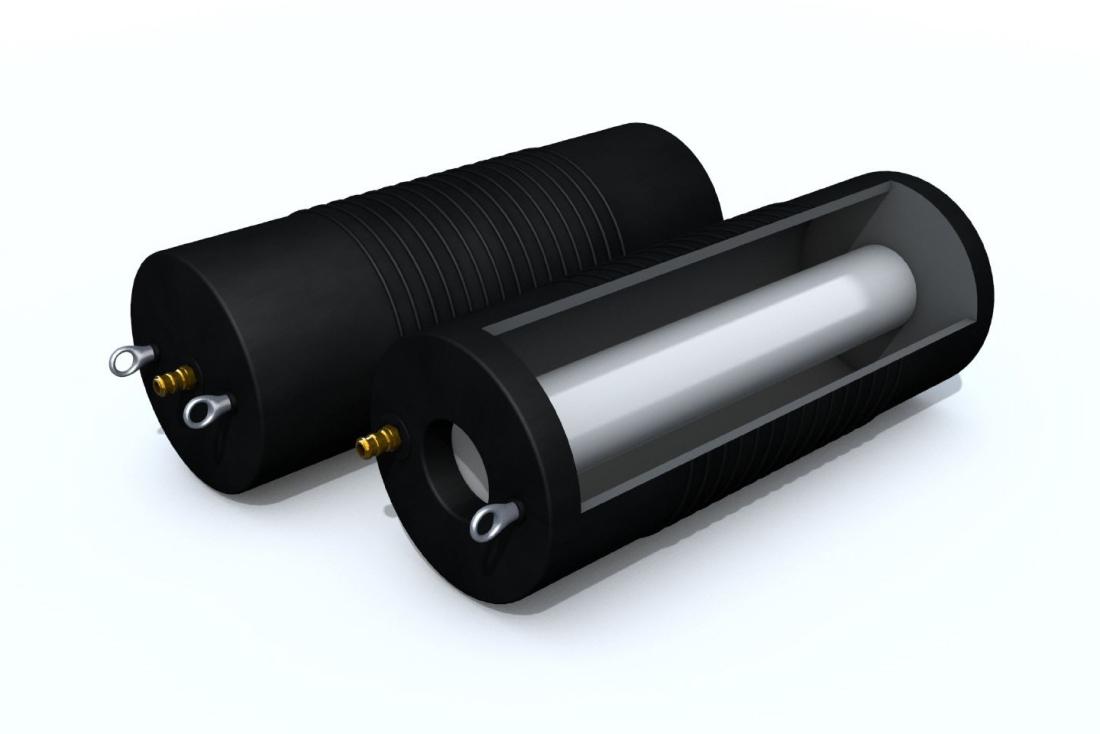

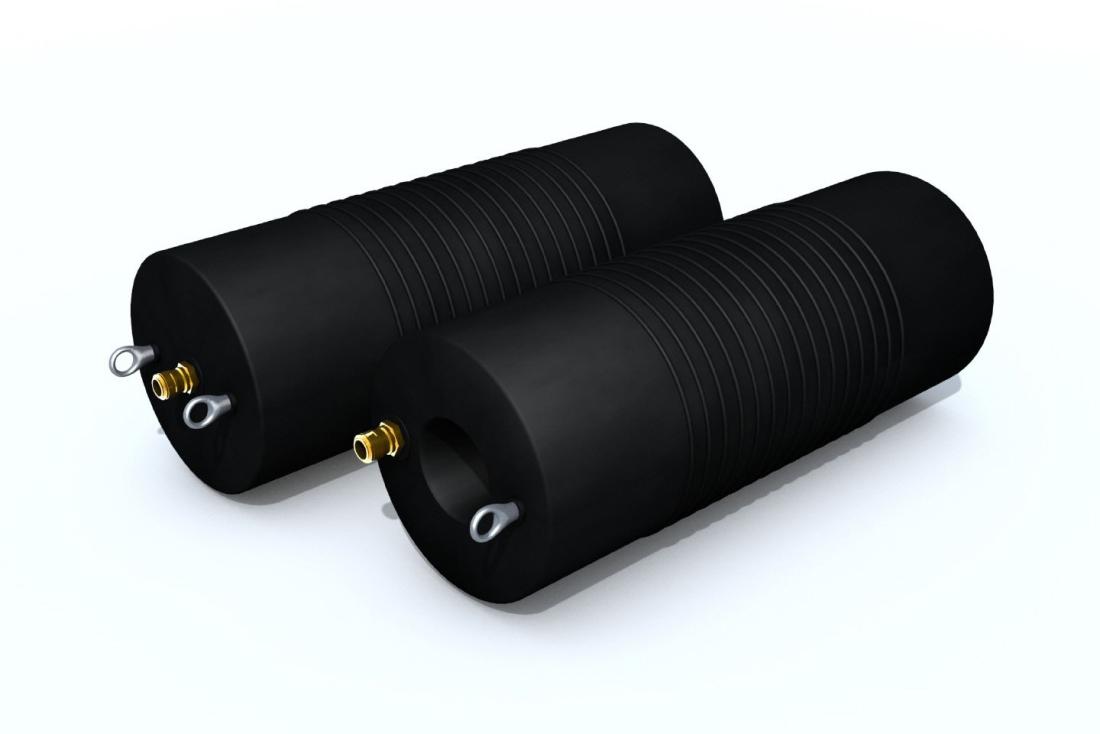

Die mehrdimensionalen Rohrblasen von SAVA sind mit Aramidcord verstärkt und zeichnen sich durch einen breiten Anwendungsbereich aus. Jede Rohrblase kann mehrere Rohrdurchmesser im Bereich von 40 mm bis 1'800 mm aufnehmen. Die Rohrblasen sind flexibel und können leicht um enge Ecken gebogen oder durch die Schachtöffnung geschoben werden.

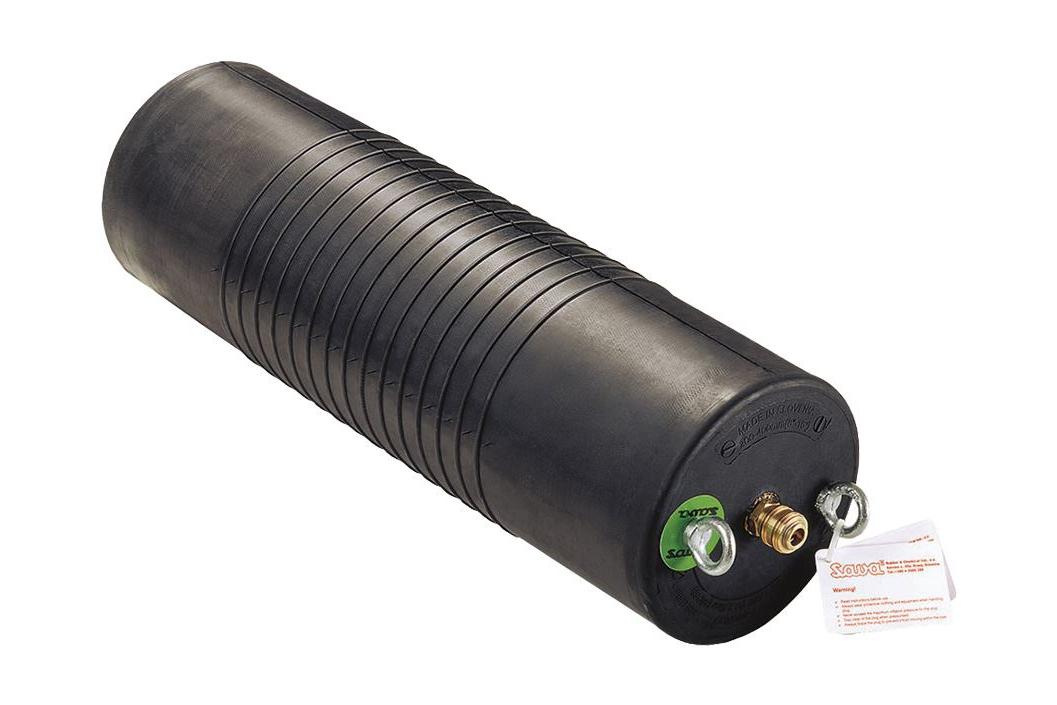

Grösse SAVA - Verschlussblasen
|
Artikel-Nr. |
Einsatzbereich |
Grösse (DN x L) |
max. Druck |
Gewicht | |
|---|---|---|---|---|---|
|
519423 |
DN 40 - 70 mm |
35 x 160 mm |
2.5 bar |
0.2 kg | |
|
519424 |
DN 70 - 150 mm |
68 x 300 mm |
2.5 bar |
0.4 kg | |
|
60417 |
DN 100 - 200 mm |
92 x 500 mm |
2.5 bar |
1.4 kg | |
|
60418 |
DN 150 - 300 mm |
142 x 540 mm |
2.5 bar |
2.6 kg | |
|
60419 |
DN 200 - 400 mm |
192 x 600 mm |
2.5 bar |
3.6 kg | |
|
60422 |
DN 350 - 600 mm |
322 x 830 mm |
2.5 bar |
9.8 kg | |
|
60453 |
DN 500 - 800 mm |
472 x 1'150 mm |
2.5 bar |
19.5 kg | |
|
60425 |
DN 500 - 1'000 mm |
472 x 1'150 mm |
1.5 bar |
19.5 kg | |
|
523941 |
DN 600 - 1'200 mm |
574 x 1'450 mm |
1.5 bar |
38.0 kg | |
|
78959 |
DN 750 - 1'500 mm |
600 x 2'300 mm |
1.0 bar |
75.0 kg | |
|
535881 |
DN 800 - 1'800 mm |
600 x 3'000 mm |
1.0 bar |
106.0 kg |

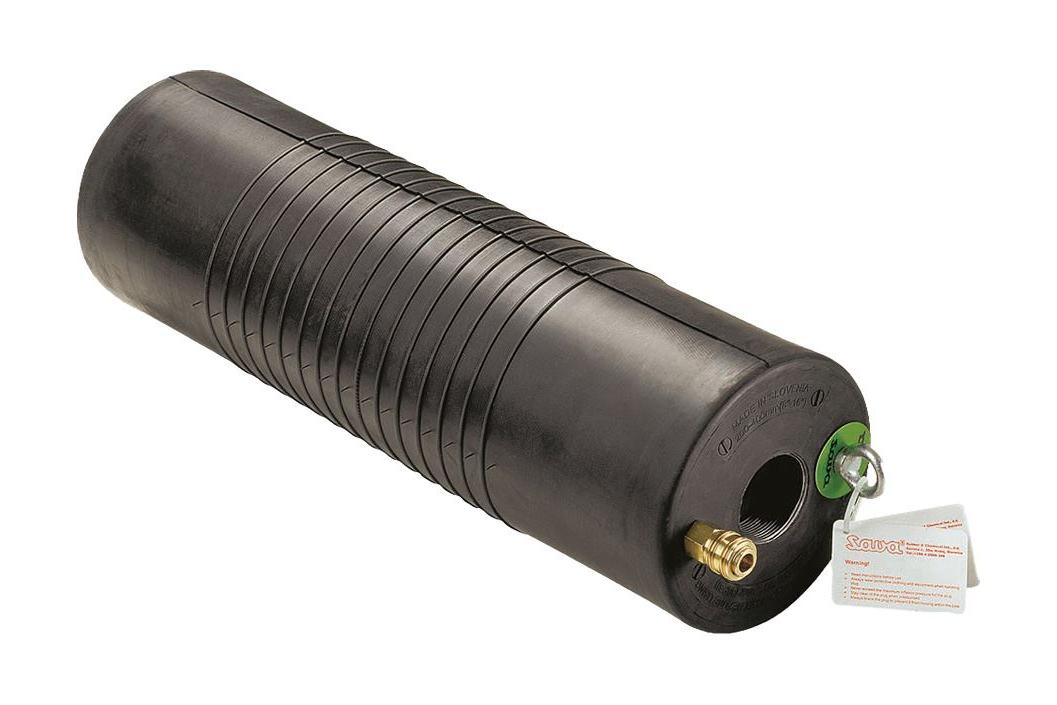

Grösse SAVA - Durchgangsblasen
|
Artikel-Nr. |
Einsatzbereich |
Grösse (DN x L) |
max. Druck |
Gewicht |
Bypass |
|---|---|---|---|---|---|
|
526849 |
DN 70 - 150 mm |
68 X 300 mm |
2.5 bar |
1.7 kg |
1/2" |
|
60429 |
DN 100 - 200 mm |
92 x 500 mm |
2.5 bar |
2.7 kg |
1" |
|
60432 |
DN 150 - 300 mm |
142 x 540 mm |
2.5 bar |
4.3 kg |
1" |
|
60434 |
DN 200 - 400 mm |
192 x 600 mm |
2.5 bar |
7.0 kg |
2" |
|
60440 |
DN 350 - 600 mm |
322 x 830 mm |
2.5 bar |
16.0 kg |
2" |
|
60454 |
DN 500 - 800 mm |
472 x 1'150 mm |
2.5 bar |
32.5 kg |
2" |
|
60442 |
DN 500 - 1'000 mm |
472 x 1'150 mm |
1.5 bar |
32.5 kg |
2" |
|
523942 |
DN 600 - 1'200 mm |
574 x 1'450 mm |
1.5 bar |
55.5 kg |
4" |
|
78960 |
DN 750 - 1'500 mm |
600 x 2'300 mm |
1.0 bar |
91.0 kg |
4" |
|
535882 |
DN 800 - 1'800 mm |
600 x 3'000 mm |
1.0 bar |
117.0 kg |
4" |
