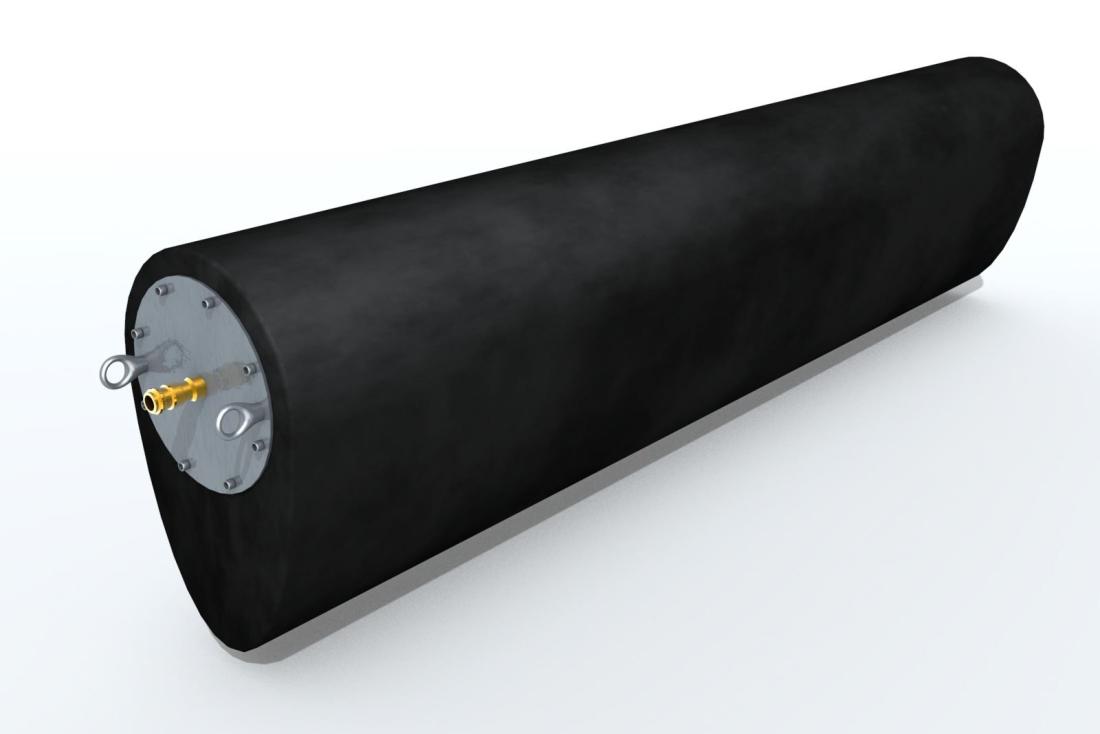

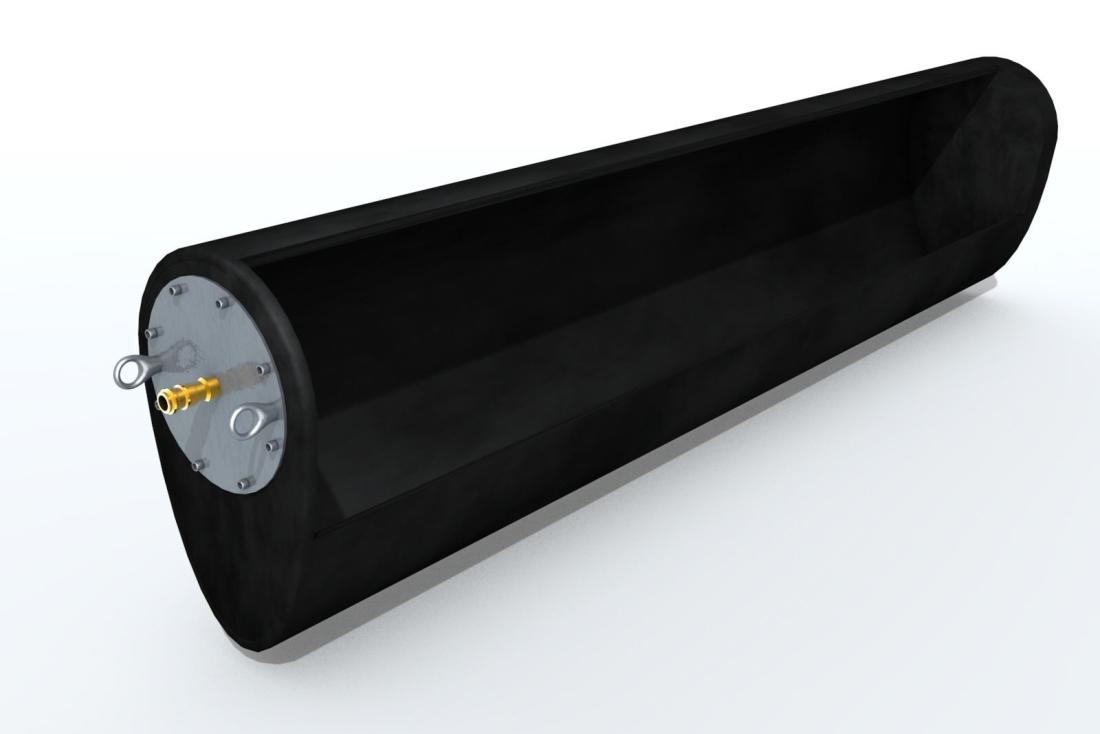

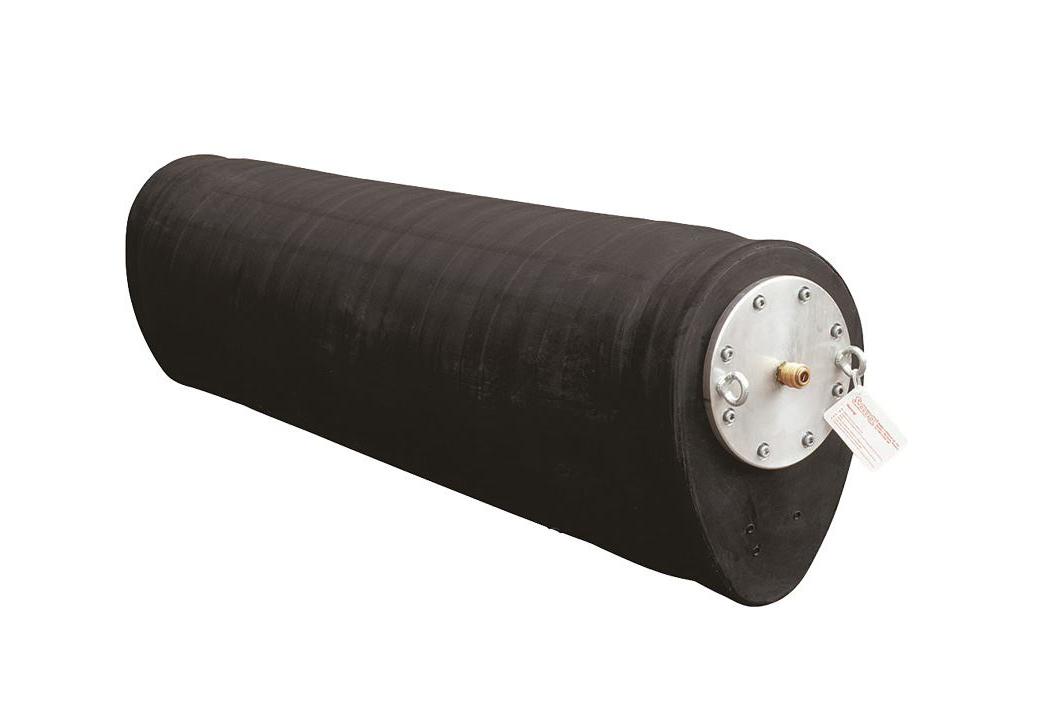

Die Form der ersten zwei Rohrblasen ist der Form der Rohrleitung angepasst, während die grösseren Dimensionen kissenförmig sind, was das Einsetzen in die Schachtöffnung vereinfacht. Die Rohrblasen sind in sieben Standardgrössen erhältlich, sowohl die Absperr- als auch die Bypass-Typen.
Grösse SAVA-Eiprofil-Rohrverschlussblasen
|
Artikel-Nr. |
Einsatzbereich |
Grösse |
max. Druck |
Gewicht | |
|---|---|---|---|---|---|
|
503485 |
DN 200/300 x 250/375 mm |
180 x 265 x 600 mm |
1.5 bar |
7.0 kg | |
|
503486 |
DN 300/450 x 350/525 mm |
280 x 415 x 700 mm |
1.5 bar |
14.8 kg | |
|
526694 |
DN 400/600 x 500/750 mm |
420 x 660 x 1'800 mm |
1.3 bar |
20.1 kg | |
|
568807 |
DN 600/900 x 600/900 mm |
636 x 1'000 x 1'800 mm |
1.3 bar |
26.7 kg |
Grösse SAVA-Eiprofil-Rohrdurchgangsblasen
|
Artikel-Nr. |
Einsatzbereich |
Grösse |
max. Druck |
Gewicht |
Bypass |
|---|---|---|---|---|---|
|
504158 |
DN 200/300 x 250/375 mm |
180 x 265 x 600 mm |
1.5 bar |
10.2 kg |
2" |
|
504160 |
DN 300/450 x 350/525 mm |
280 x 415 x 700 mm |
1.5 bar |
17.9 kg |
3" |
|
526695 |
DN 400/600 x 500/750 mm |
420 x 660 x 1'800 mm |
1.3 bar |
25.4 kg |
2" |
|
568808 |
DN 600/900 x 600/900 mm |
636 x 1'000 x 1'800 mm |
1.3 bar |
32.1 kg |
2" |
