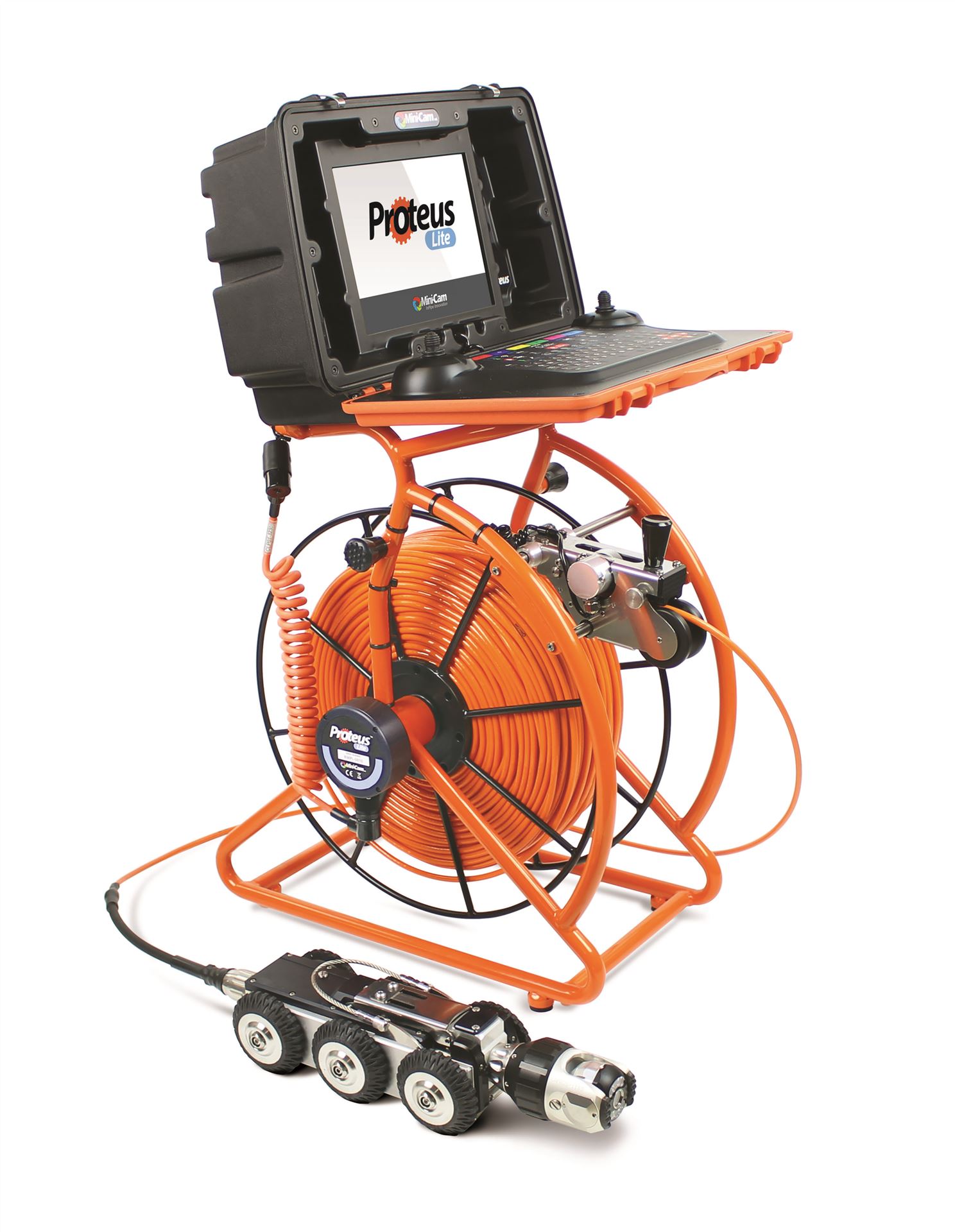

Proteus Lite

Fahrwagen - Komplettsystem

Das Proteus Lite System vereint die bewährte Leistung und Zuverlässigkeit der Proteus-Familie in einem preiswerten Einstiegssystem. Es ist das ideale Starterkit und ermöglicht Inspektionen bereits ab DN 150 – DN 400 mm. Beliebig erweiterbar mit allen Proteus Komponenten.

Steuerkoffer

Der intuitive Steuerkoffer des Proteus Lite Systems zeigt Echtzeit-Aufnahmen auf dem 10.4″ tageslichttauglichen TFT-LCD Display und zeichnet bis zu 90 Stunden Videomaterial auf. Die ProPIPE-Berichterstellungssoftware von Mini-Cam ist standardmässig in allen Systemen enthalten, der Steuerkoffer ist WinCan kompatibel.

  • 10.4″-TFT-Monitor (1024 × 768) und 2 Bedien-Joystick zur Steuerung des Fahrwagens

  • Li/ion-Akku (bis 6 h) und Netzbetrieb (110-230VAC)

  • Daten- und Metereinblendung mit wasserdichter Tastatur und intuitiven Hotkeys, Gerät IP54

  • menügesteuerte MPEG4-Video- und JPEG-Fotoaufnahme auf integriertem 32 GB Speicher (bis 128 GB)

  • 3-fach Digital-Zoom, Lichtsteuerung, Umschaltung für Ortungssender (512/640 Hz und 33 kHz)

  • Schnittstellen: USB2.0 und SD/SDHC-Leser für Datentransfer und WLAN (Datenaustausch)

  • einfache, intuitive ProPipe-Berichtsoftware zum Erstellen detaillierter Berichte am Einsatzort

  • integriertes WinCan-Modul zur Inspektion mit Katalogen nach DWA M149 und ISYBAU2006, 2001 und 1996

  • Für die Berichtserzeugung sowie Datenausgabe (Video, Foto, PDF) ist keine Bürosoftware notwendig

  • Grösse / Gewicht (L x B x H): 430 x 280 x 150 mm, 5.5 kg

Manuelle Kabeltrommel leicht

  • Kabeltrommel mit stabilem Stahl-Rahmen und Halterung für den Steuerkoffer

  • 250 m robustes, knickresistentes Spezial-Schiebekabel (6.8 mm)

  • integrierter elektronischer Meterzähler

  • die manuell betriebene Kabelführung hält das Kabel sauber und ordentlich

  • komfortable Reibbremse, Kurbel einklappbar / abnehmbar

  • werkzeugloses Kameraanschluss - System

  • Kompatibel mit Transportwagen (Art. 86.20465, nicht im Set inbegriffen)

  • Grösse / Gewicht (L x B x H): 550 x 385 x 700 mm, 29.3 kg

Proteus Fahrwagen 150, DN150 - 400 mm

  • Für Rohre von DN 150 – 400 mm, mit Fahrschlitten bis DN 800 mm (Art. 86.20420, nicht im Set inbegriffen)

  • 6-Rad Antrieb, komplett steuerbar

  • Manuelle Hebefunktion, Drucksensor und Neigungssensor

  • Inkl. 6x 90 mm Gummirädern

  • Weitere Räder (z.B. Carbidräder) kompatibel

  • Grösse / Gewicht (L x B x H): 320 x 85 x 100 mm, 9.25 kg

Dreh- und Schwenkkamerakopf inkl. DN-Erfassung

  • Einsatz im Schiebebetrieb in DN 90 - 450 mm (mit Zubehör)

  • robuste Konstruktion mit wechselbarem Gummi-Rammschutz und Schutzschlitten

  • automatische Lagekorrektur (aufrechtes Bild)

  • 360° Endlosrotation, Schwenkbereich (+/-135°)

  • 300.000 Pixel (PAL 512×582), 470 HTVL

  • 6 LED, < 1,0 Lux, mitschwenkend

  • manueller Fokus, Auto-Shutter, Blickwinkel 75°

  • Mit Parallel-Laser für Defekt- / Rissbreiten- und Objektmessung

  • Seitlicher Laser für Durchmesserbestimmung

  • Messbereich Rohrdurchmesser DN 90 – 600 mm

  • Inkl. Transportkoffer mit Werkzeugsatz und Schiebemugel

    (DN 150 mm, DN 100 mm)
