Tambours d'inversion - BRAWOLINER®

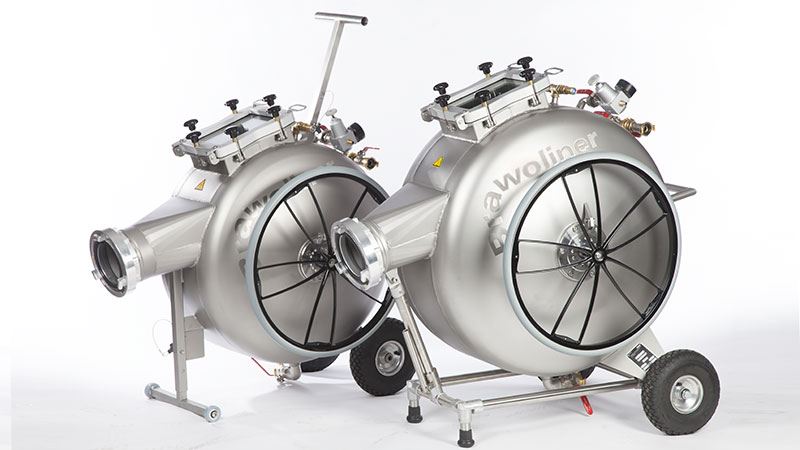

Le tambour-d'inversion BRAWOLINER® permet la mise en place du gainage par le processus d’inversion sous pression d’air. La qualité du tambour d’inversion en acier inoxydable est pleine de détails utiles : Par la construction particulière de l’axe du tambour vous pouvez remplir directement le gain inversé, sans perte de pression, avec de l’eau chaude pour réduire le temps de durcissement de façon spectaculaire. Le cas optionnel pour la caméra permet également l’inspection directe du gain inversé – sans perte de pression.
De cette façon on peut intervenir pour corrections avant que le durcissement de la résine époxy est avancé.
Pour optimiser le temps de traitement tous les aides interchangeables d’inversion sont fournis exclusivement avec des raccords Storz. Les différents coudes d’inversion font part de l’équipement de base du tambour d’inversion
Capacité des appareils d'inversion
|
Description |
Poids |
Grandeur (L x L x H) |
DN 100 */** |
DN 150 */** | |
|---|---|---|---|---|---|
|

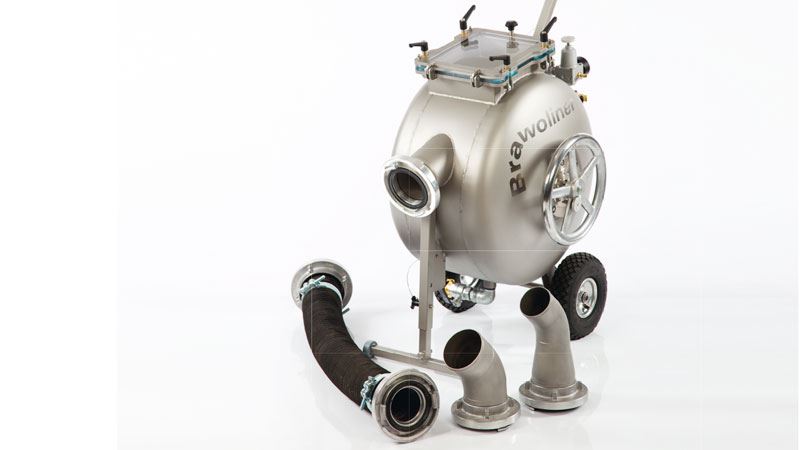

Mini DN 600 |
ca. 46 kg |
90 x 50 x 90 cm |
33 m / 28 m |
25 m / 22 m |
|

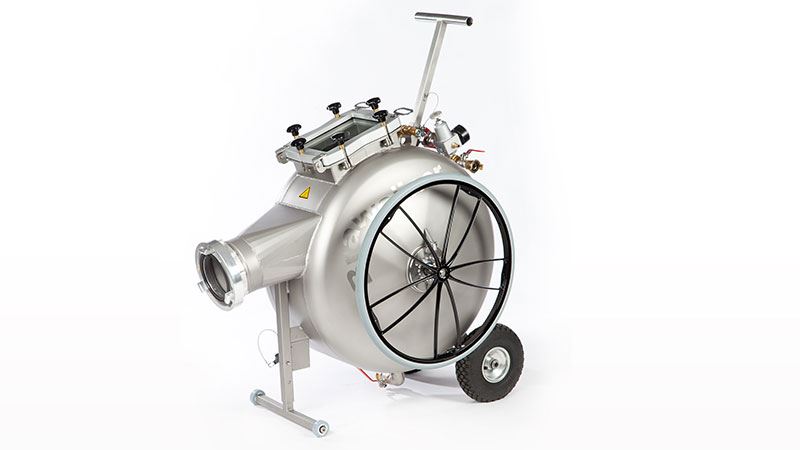

DN 700 UL |
ca. 50 kg |
110 x 70 x 105 cm |
72 m / 56 m |
48 m / 37 m |
|
DN 800 |
ca. 79 kg |
125 x 70 x 115 cm |
100 m / 78 m |
65 m / 47 m |
|

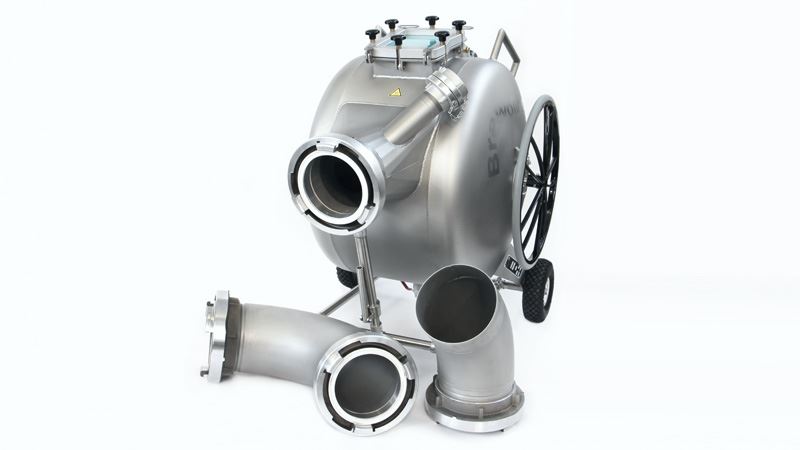

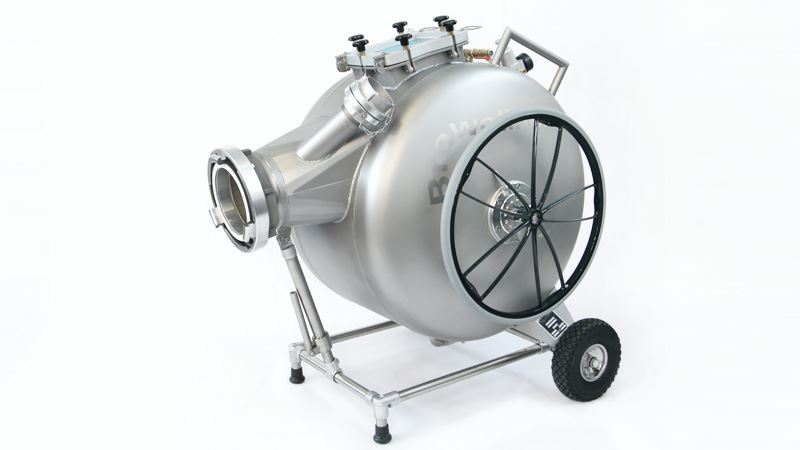

DN 800 XL |
ca. 95 kg |
125 x 87 x 115 cm |
124 m / 94 m |
84 m / 63 m |
|

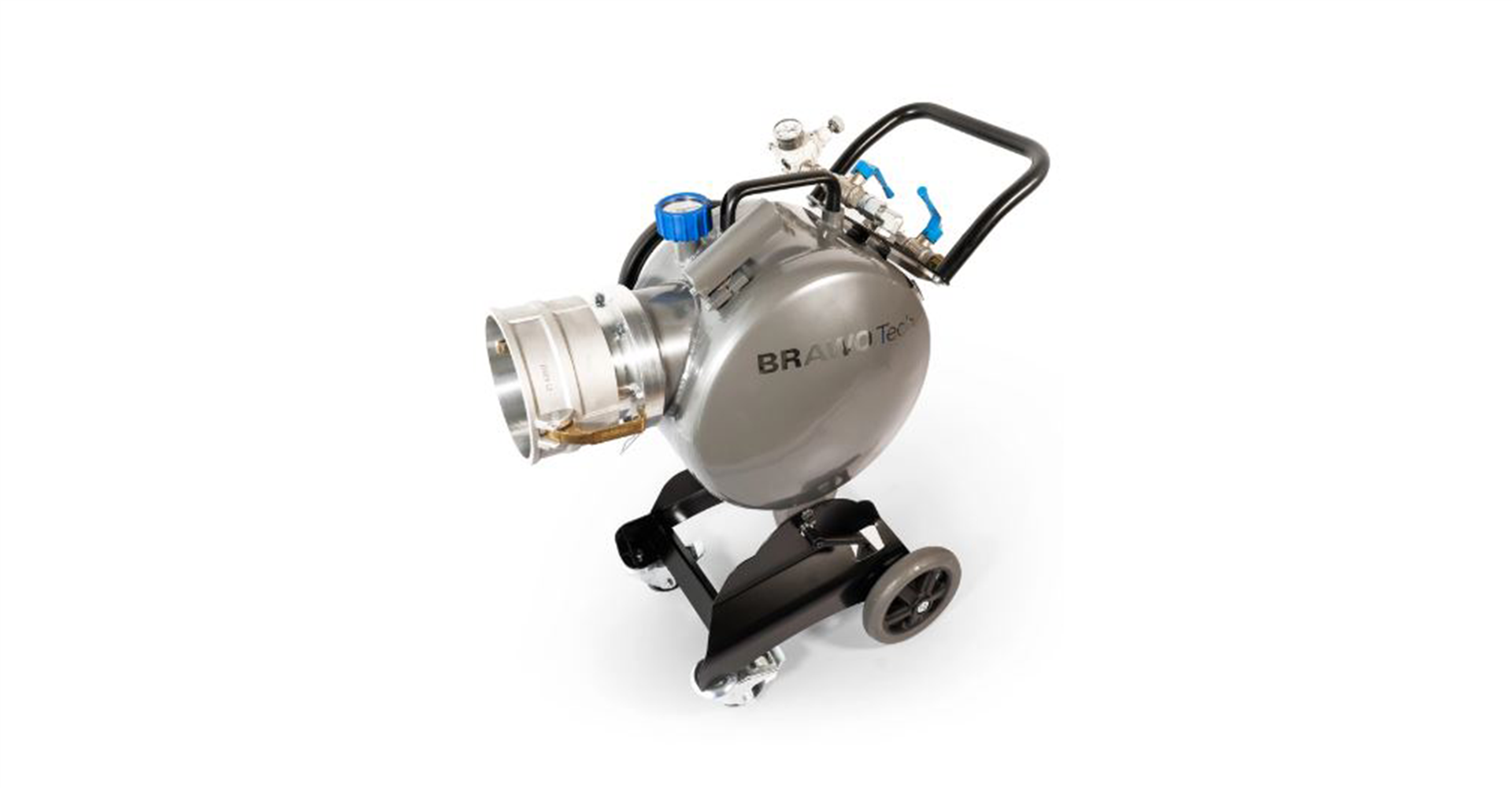

DN 400 |
ca. 26 kg |
75 x 55 x 82 |
12 m / 8 m |
8 m / 6 m |
|

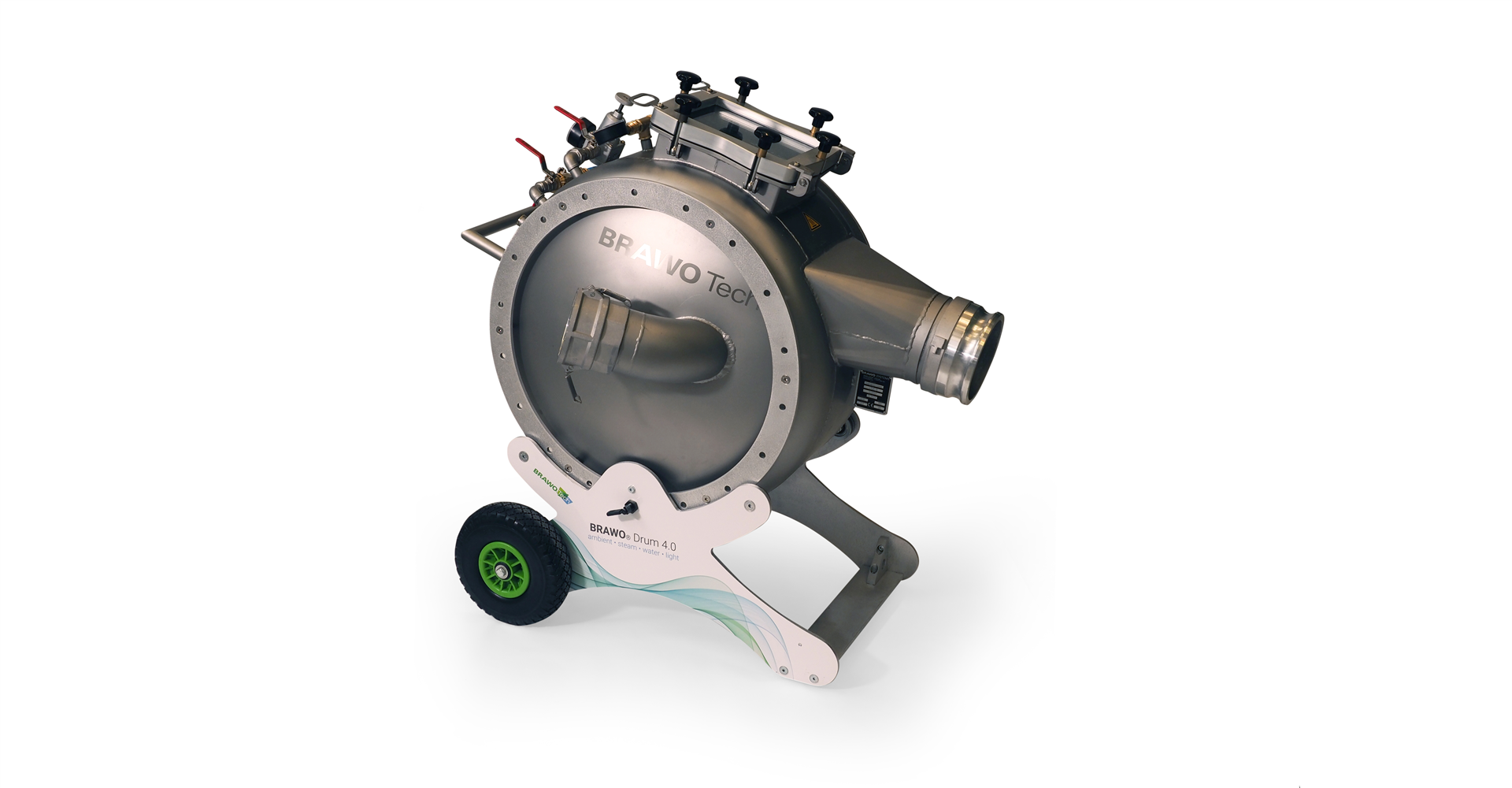

Drum 4.0 |
ca. 65 kg |
105 x 76 x 105 |
72 m / 56 m |
48 m / 37 m |
* longueurs d'inversion minimale des Liners
** longueurs d'inversion maximale des Liners +tuyau d'eau, 3/4"
Tuyaux de réversion
Droit et coude
Accouplement Storz 205, F150, A110 et Camlock 4“ et 6“
Diametres (mm) 50, 70, 100/120, 150, 200,300
