Description
Le RPG-3 est un appareil manuel et robuste de contrôle de l'étanchéité. Il est prévu pour être mis quotidiennement en oeuvre sur les chantiers.
Le RPG-3 dispose d'une unité de contrôle intégrée dans l'appareil pour les contrôles de l'air comprimé ainsi que d'une boîte d'extension permettant le raccordement de capteurs externes de mesures pour la vérification du niveau d'eau, du vide et de la haute pression.

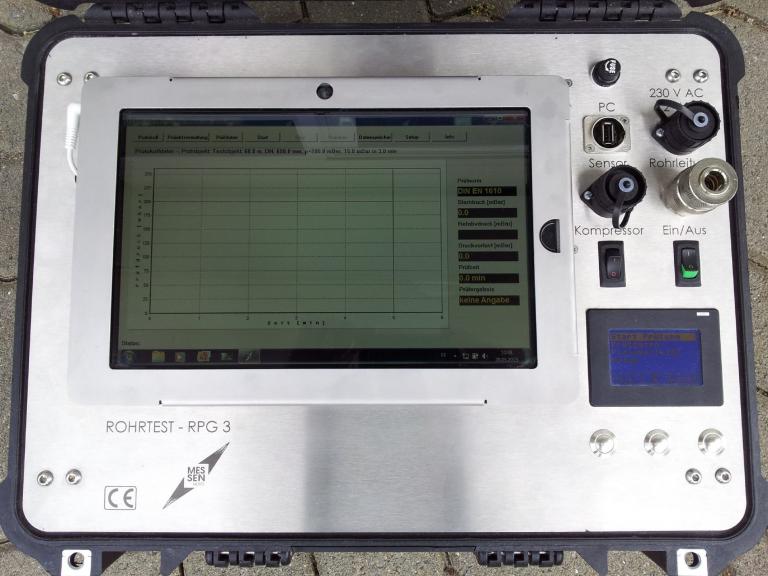

Cet appareil de contrôle présente la particularité de posséder un ordinateur de contrôle intégré permettant l' enregistrement des données et l'affichage des graphiques (à droite, devant), qui permet le paramétrage, la visualisation et l'enregistrement de 50 contrôles également sans ordinateur portable.

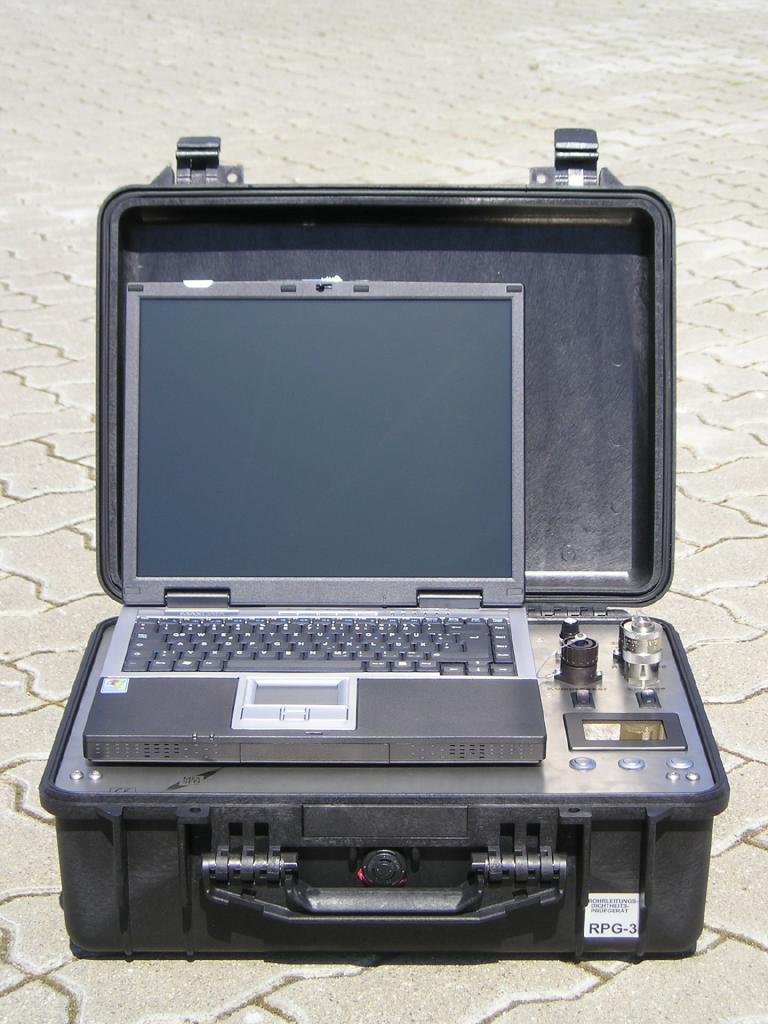

Le logiciel de vérification pour PC / ordinateur portable fait partie du contenu de la livraison et permet à l'utilisateur d'établir, en ligne ou après sélection des données de contrôle, à partir de la mémoire et sans connaissances spéciales, des protocoles probants avec graphiques répondant aux exigences des normes de contrôle précisées.
Le compresseur intégré, travaillant avec la tension de bord du véhicule et l'accumulateur proposé également en option, offrent une indépendance totale d'alimentation; pour des interventions plus importantes, il est conseillé de charger à l'aide de compresseurs externes.
Variante spéciale "LV“ de l'appareil avec raccords supplémentaires destinés à charger les éléments de verrouillage et le banc d'essai.
Contrôle d'étanchéité dans les puits
Les contrôles d'étanchéité dans les regards et les collecteurs sont réalisés de préférence avec un fluide de contrôle - l'eau - comme mesures de modification du niveau.
Avec l'option "contrôle des collecteurs", l'appareil RPG-3 est capable de mesurer avec haute précision la plus petite variation du niveau de l'eau et de donner les informations requises par les normes DIN EN 1610 et ATV/DWA-M 143 (regards) et DIN 1999-100 (collecteur)
Selon la tâche, le contrôle peut porter:
sur un regard
respectivement un collecteur et des canalisations et le cas échéant, d'autres regard
un échantillon de la pression de l'eau avec réservoirs à niveau libre sur une conduite.
Selon l'équipement choisi pour l'appareil, le protocole peut être établi manuellement, par l'intermédiaire de l'odinateur ou bien être entré dans l'enregistreur intégré de données (Blackbox).
Grâce au logiciel Windows qui est fourni, l'utilisateur est en mesure de saisir confortablement les données préalables de contrôle concernant l'équipement en question, même en cas d'installations complexes, et d'établir des protocoles de contrôle graphiques.
Le dispositif de mesure du niveau de l'appareil RPG-3 a été agréé par LGA Bayern pour le contrôle des collecteurs d'après la norme DIN1999-100.
Données techniques
Alimentation: 230 V AC / 12 V DC , batterie (option)
Tests d'étanchéité selon: DIN EN 1610, SIA190/VSA, SIA190:2021, contrôle spécial
Protocoles: données du mandataire / du donneur d'ordre, description de l'objet de la commande, consignes d'examen / résultat de l'examen, graphique de l'évolution de l'impression (impression couleur)
Débit d'air: 32 l/min, max. 500 mbar, avec compresseur intégré (option)
Plage de mesure: 0 ... +1'000 mbar
Précision: +/- 1 mbar
Contenu de la livraison: Mallette de mesure RPG-3 avec ordinateur de test intégré, logiciel de test et manuel, câble de raccordement 230 V AC / 12 V DC
