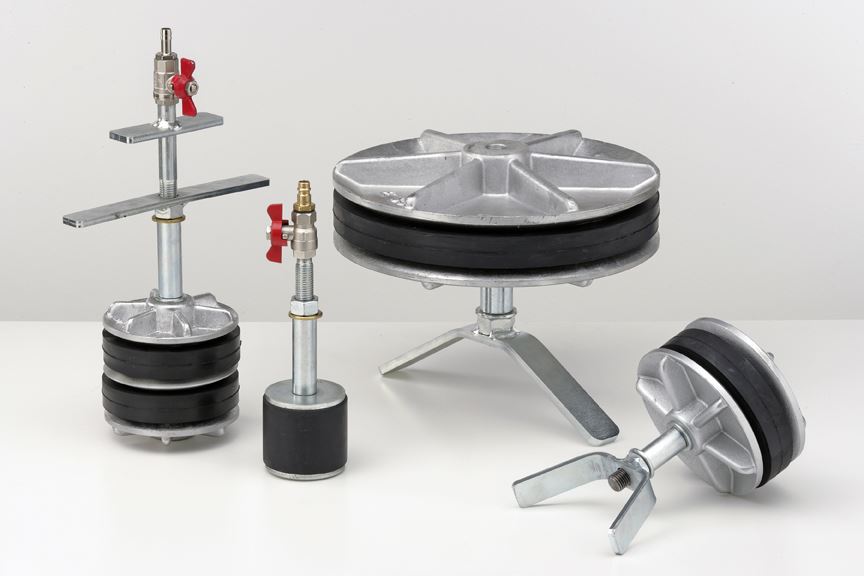

Disques d'obturation avec contre-pression

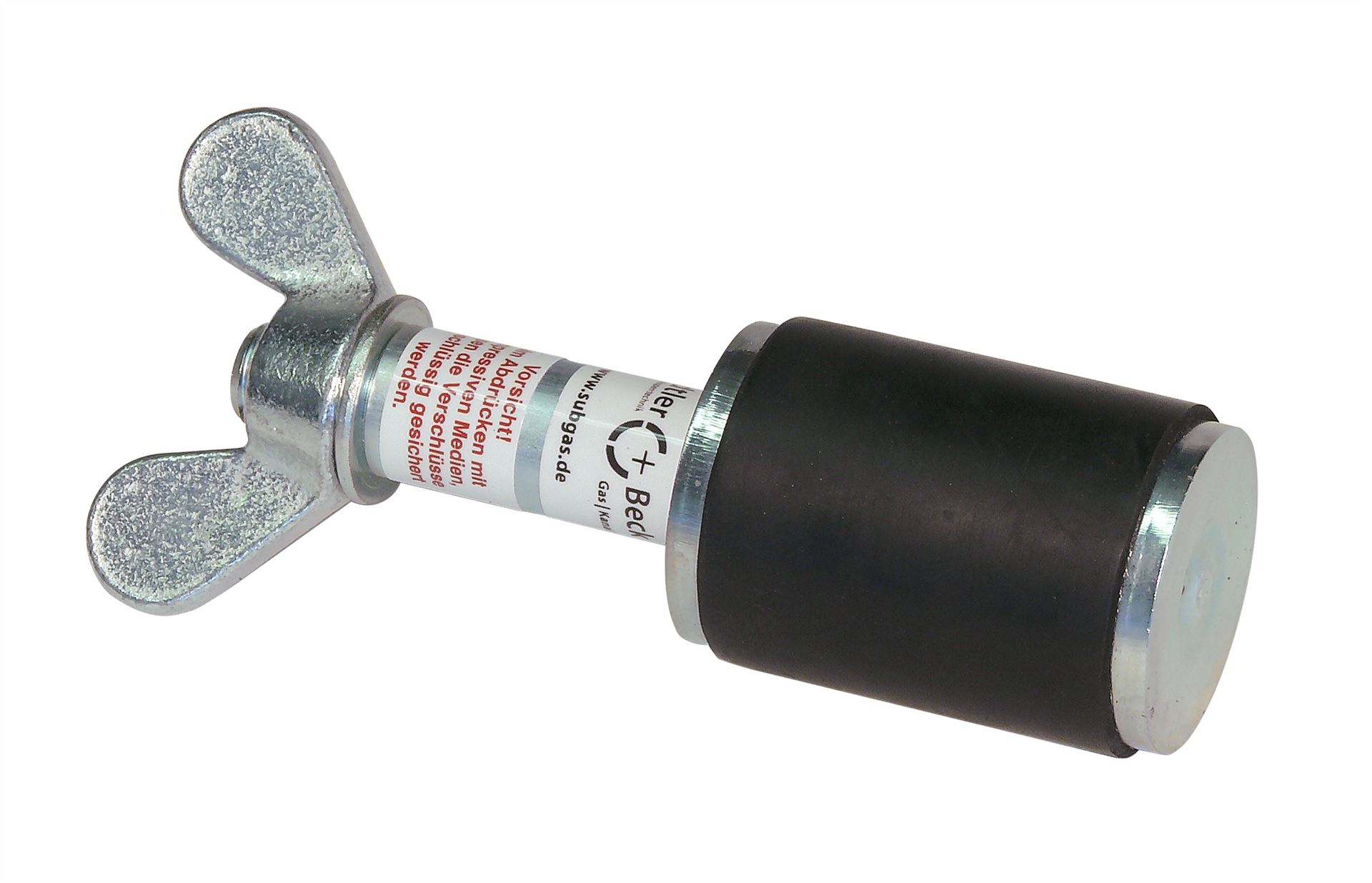

Disques d'obturation (type 345) en forme bouchon

Article numéro

Description

Domaine d'application

Contre-pression max.

03450063

Disque d'obturation, DN 14 mm
en forme bouchon

DN 14 - 16 mm

30.0 bar

03450070

Disque d'obturation, DN 20 mm
en forme bouchon

DN 20 - 25 mm

30.0 bar

03450083

Disque d'obturation, DN 25 mm
en forme bouchon

DN 25 - 30 mm

30.0 bar

03450089

Disque d'obturation, DN 30 mm
en forme bouchon

DN 30 - 35 mm

25.0 bar

03450090

Disque d'obturation, DN 35 mm
en forme bouchon

DN 35 - 40 mm

20 bar

034550101

Disque d'obturation, DN 40 mm
en forme bouchon

DN 40 - 45 mm

20.0 bar

03450105

Disque d'obturation, DN 50 mm
en forme bouchon

DN 50 - 55 mm

20.0 bar

03450113

Disque d'obturation, DN 60 mm
en forme bouchon

DN 60 - 65 mm

15.0 bar

03450121

Disque d'obturation, DN 65 mm
en forme bouchon

DN 65 - 70 mm

15.0 bar

03450125

Disque d'obturation, DN 70 mm
en forme bouchon

DN 70 - 75 mm

10.0 bar

03450129

Disque d'obturation, DN 75 mm
en forme bouchon

DN 75 - 80 mm

8.0 bar

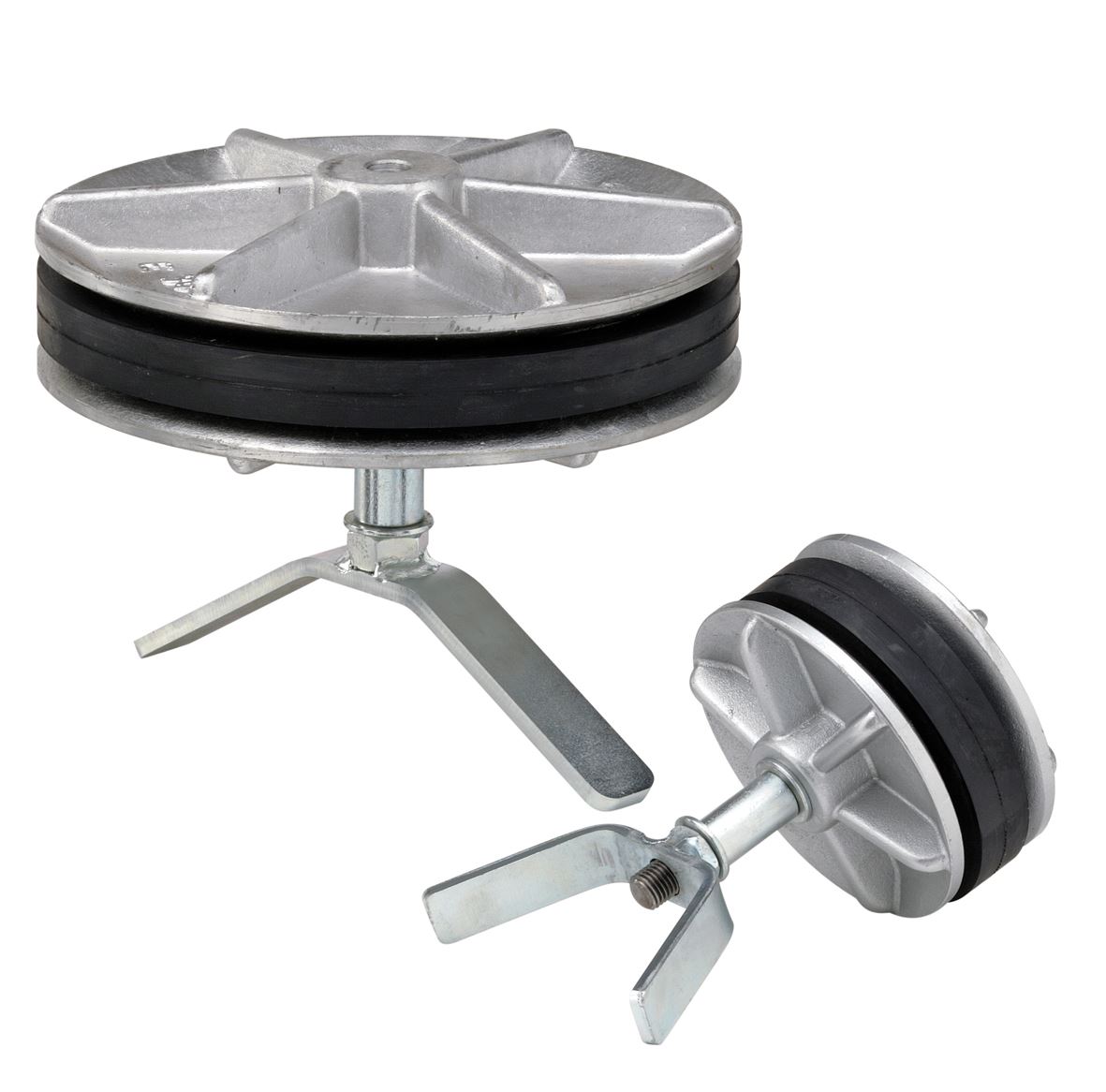

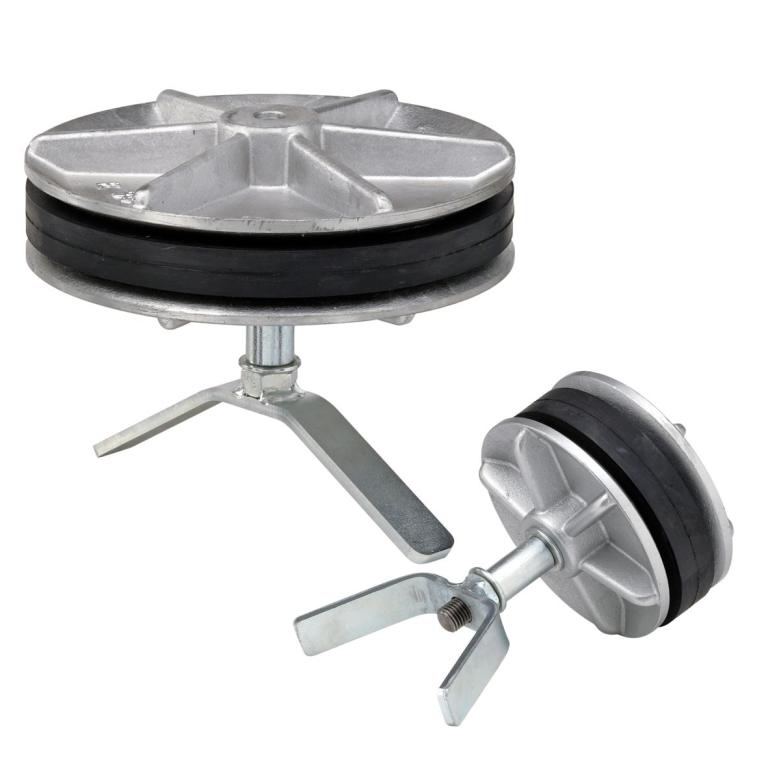

Disques d'obturation (type 345), mécaniques, 1 bague d'étanchéité

Article numéro

Description

Domaine d'application

Contre-pression max.

03450139

Disque d'obturation, DN 80 mm

DN 77 - 92 mm

3.6 bar

03450152

Disque d'obturation, DN 90 mm

DN 87 - 102 mm

3.3 bar

03450160

Disque d'obturation, 100 mm

DN 97 - 112 mm

3.0 bar

03450168

Disque d'obturation, DN 125 mm

DN 122 - 137 mm

2.7 bar

03450188

Disque d'obturation, DN 175 mm

DN 172 - 187 mm

2.1 bar

0340177

Disque d'obturation, DN 150 mm

DN 147 - 162 mm

2.4 bar

03450195

Disque d'obturation, DN 200 mm

DN 197 - 212 mm

1.8 bar

0350224

Disque d'obturation, DN 250 mm

DN 247 - 262 mm

1.5 bar

03450232

Disque d'obturation, DN 300 mm

DN 297 - 312 mm

1.2 bar

03450250

Disque d'obturation, DN 350 mm

DN 345 - 365 mm

0.9 bar

03450263

Disque d'obturation, DN 400 mm

DN 395 - 415 mm

0.6 bar

03450273

Disque d'obturation, DN 500 mm

DN 495 - 515 mm

0.5 bar

autres tailles sur demande

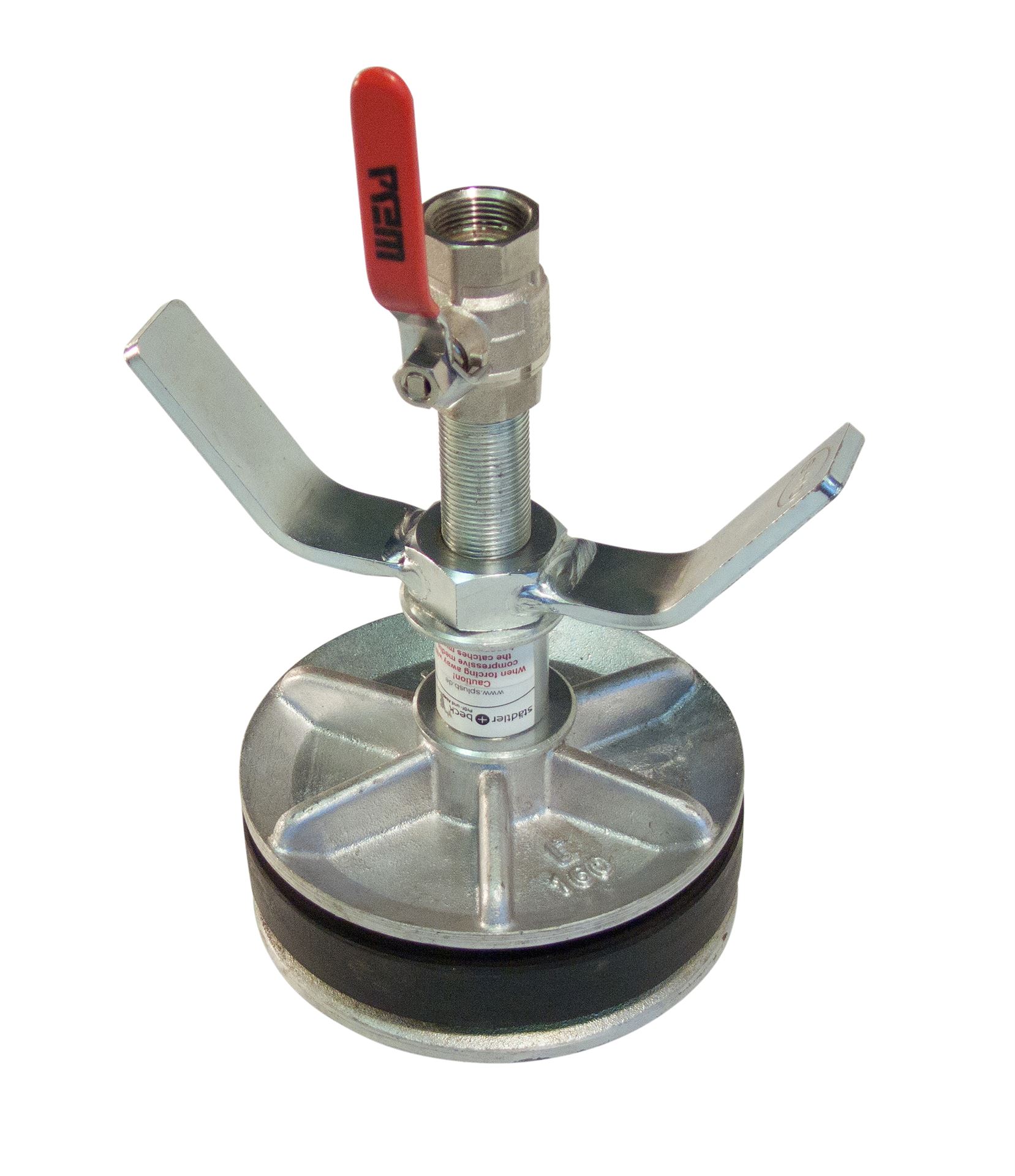

Disques d'obturation avec passage (Typ 345)

Article numéro

Description

Domaine d'application

Contre-pression max.

03450630

Disque d'obturation, DN 25 mm

DN 25- 30 mm

30.0 bar avec passage 1/2"

03450631

Disque d'obturation, DN 30 mm

DN 30 - 35 mm

25.0 bar avec passage 1/2"

03450632

Disque d'obturation, DN 35 mm

DN 35 - 40 mm

20.0 bar avec passage 1/4"

03450633

Disque d'obturation, DN 40 mm

DN 40 - 45 mm

20.0 bar avec passage 1/4"

03450634

Disque d'obturation, DN 50 mm

DN 50 - 55 mm

20.0 bar avec passage 1/4"

03450635

Disque d'obturation, DN 60 mm

DN 60 - 65 mm

15.0 bar avec passage 1/4"

03450636

Disque d'obturation, DN 65 mm

DN 65 - 70 mm

15.0 bar avec passage 1/4"

03450637

Disque d'obturation, DN 70 mm

DN 70 - 75 mm

10.0 bar avec 1/4" passage

03450638

Disque d'obturation, DN 75 mm

DN 75 - 80 mm

8.0 bar avec passage 1/4"

03450398

Disque d'obturation, DN 80 mm

DN 77 - 92 mm

6.0 bar avec passage 3/4"

03450413

Disque d'obturation, DN 90 mm

DN 87 - 102 mm

5.0 bar avec passage 3/4"

03450416

Disque d'obturation, DN 100 mm

DN 97 - 112 mm

4.5 bar avec passage 3/4"

03450422

Disque d'obturation, DN 125 mm

DN 122 - 137 mm

3.75 bar avec 3/4" passage

03450431

Disque d'obturation, DN 150 mm

DN 147 - 162 mm

3.0 bar avec passage 3/4"

03450443

Disque d'obturation, DN 200 mm

DN 197 - 212 mm

1.8 bar avec passage 3/4"

03450516

Disque d'obturation, DN 250 mm

DN 247 - 262 mm

1.5 bar avec passage 1 1/4"

03450534

Disque d'obturation, DN 300 mm

DN 297 - 312 mm

1.2 bar avec passage 1 1/4"

03450541

Disque d'obturation, DN 350 mm

DN 345 - 365 mm

0.9 bar avec passage 1 1/4"

03450544

Disque d'obturation, DN 400 mm

DN 395 - 415 mm

0.6 bar avec passage 1 1/4"

03450559

Disque d'obturation, DN 500 mm

DN 495 - 515 mm

0.5 bar avec passage 2"

Avec 2 éléments d'étanchéité (type 300) - passage avec robinet à billes, fiche type 26, mécanique

Article numéro

Description

Domaine d'application

Contre-pression max.

03000001

Disque d'obturation, DN 14 mm

DN 14 - 16 mm

30.0 bar

03000014

Disque d'obturation, DN 20 mm

DN 20 - 22 mm

30.0 bar

03000023

Disque d'obturation, DN 25 mm

DN 25 - 27 mm

30.0 bar

03000026

Disque d'obturation, DN 30 mm

DN 30 - 32 mm

25.0 bar

03000036

Disque d'obturation, DN 35 mm

DN 35 - 37 mm

20.0 bar

03000040

Disque d'obturation, DN 40 mm

DN 40 - 42 mm

20.0 bar

03000044

Disque d'obturation, DN 50 mm

DN 50 - 52 mm

20.0 bar

03000048

Disque d'obturation, DN 60 mm

DN 60 - 62 mm

15.0 bar

03000051

Disque d'obturation, DN 65 mm

DN 65 - 67 mm

15.0 bar

03000054

Disque d'obturation, DN 70 mm

DN 70 - 72 mm

10.0 bar

03000057

Disque d'obturation, DN 75 mm

DN 75 - 77 mm

10.0 bar

autres tailles sur demande

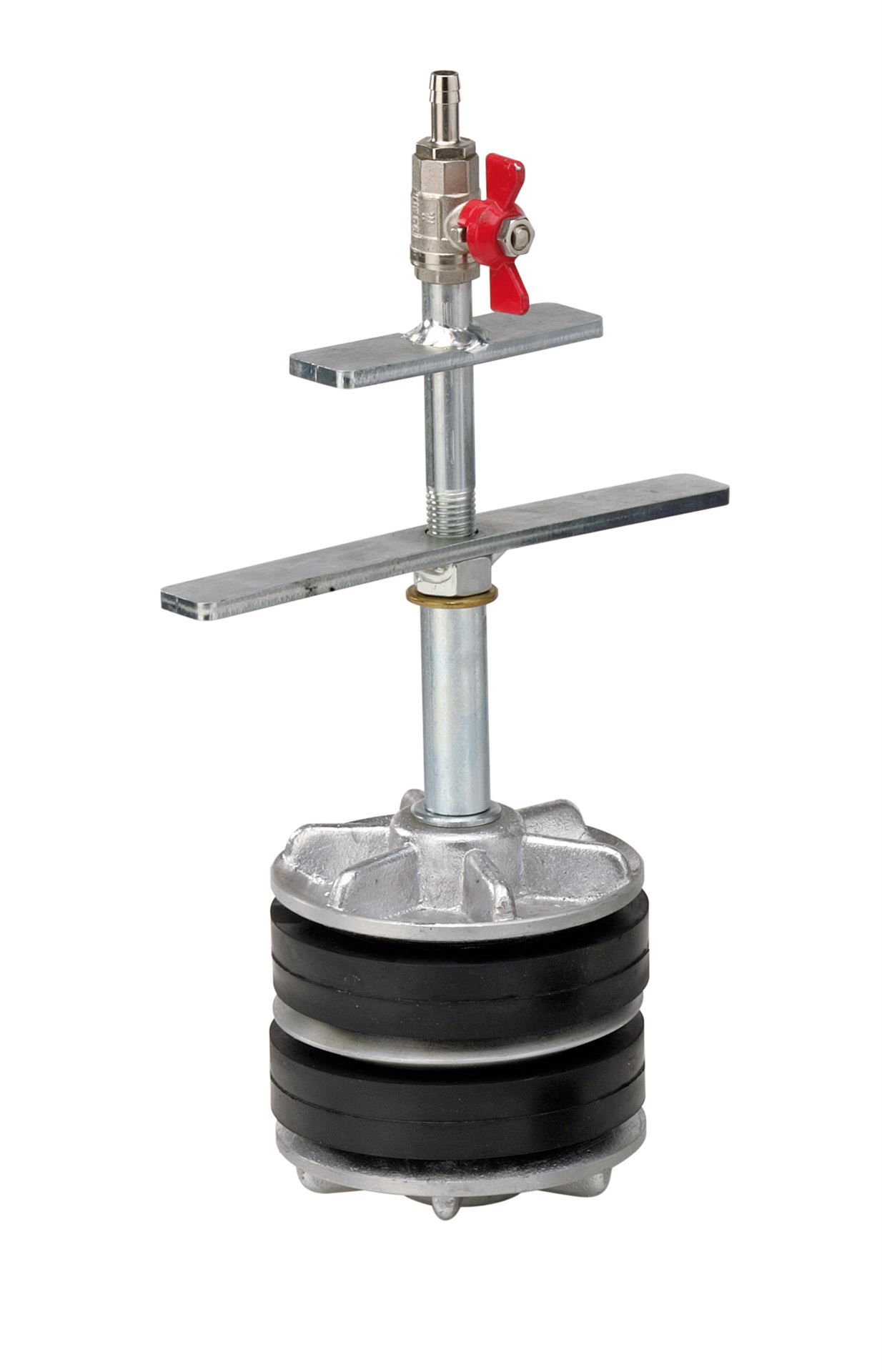

Avec 2 éléments d'étanchéité (type 300) - passage avec robinet à billes, fiche type 26, mécanique, 2 bagues en caoutchoux

Article numéro

Description

Domaine d'application

Contre-pression max.

03000078

Disque d'obturation, DN 80 mm

DN 77 - 92 mm

6.0 bar

03000091

Disque d'obturation, DN 90 mm

DN 87 - 102 mm

5.5 bar

03000094

Disque d'obturation, DN 100 mm

DN 97 - 112 mm

5.0 bar

03000100

Disque d'obturation, DN 125 mm

DN 122 - 137 mm

4.5 bar

03000109

Disque d'obturation, DN 150 mm

DN 147 - 162 mm

4.0 bar

03000135

Disque d'obturation, DN 200 mm

DN 197 - 212 mm

3.0 bar

03000150

Disque d'obturation, DN 250 mm

DN 247 - 262 mm

2.5 bar

03000174

Disque d'obturation, DN 300 mm

DN 297 - 312 mm

2.0 bar

03000195

Disque d'obturation, DN 350 mm

DN 345 - 364 mm

1.5 bar

03000196

Disque d'obturation, DN 400 mm

DN 395 - 415 mm

1.0 bar

03000198

Disque d'obturation, DN 500 mm

DN 495 - 515 mm

0.5 bar

autres tailles sur demande
