Brawoliner-Equipment

Sanierungsanhänger

Individuelle Komplettlösungen

...für eine gelungene Sanierung

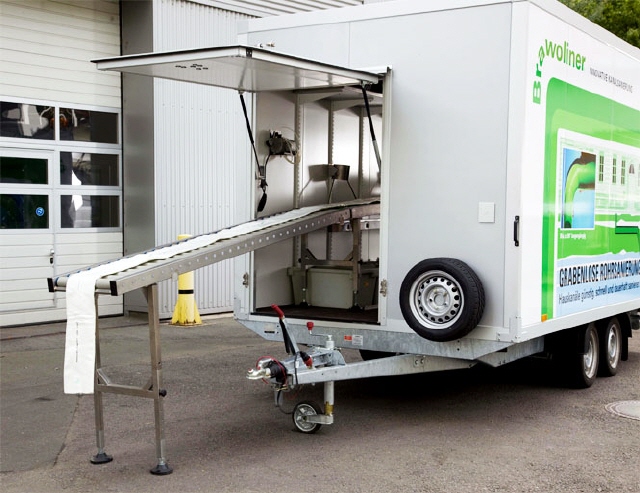

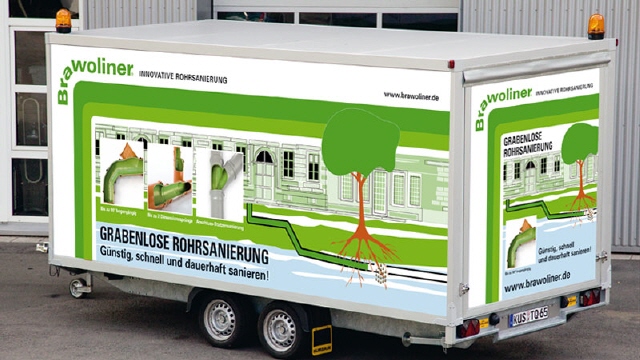

Die Sanierungsanhänger von BRAWOLINER® bieten eine optimale Arbeitsumgebung für jedes Sanierungs-Team.

Die ergonomische Anordnung von Imprägnieranlage, Klimaschrank und Arbeitsfläche erleichtert das Arbeiten deutlich. Für Ordnung sorgen übersichtlich angeordnete Ablagen und Staumöglichkeiten, in denen sich Werkzeuge, Maschinen und Verbrauchsmaterialien transportsicher unterbringen lassen.

Individueller Sonderfahrzeugbau

Alle Sanierungsanhänger werden im hauseigenen Maschinen- und Anlagenbau von speziell qualifizierten Mitarbeitern ausgebaut. Aufgrund der umfassenden technischen Ausstattung können auch besondere Kundenwünsche professionell ausgeführt werden. Auch den Ausbau von Minivans, Transportern oder LKW's können wir kostengünstig umsetzen.
Individuelle, arbeitsergonomische Planung, höchste Qualität in der Ausführung und ein umfassender Service sind für uns selbstverständlich.

CE-geprüfte Qualität

Der wärmeisolierte Anhänger ist mit einem gesicherten Stromverteilersystem, Licht und Steckdosen an jedem Arbeitsplatz ausgestattet. Selbstverständlich sind der komplette Aufbau, die Elektroinstallation und alle Geräte fachmännisch abgenommen und CE-zertifiziert. Besonders praktisch ist die Frontklappe, durch die sich die Imprägnieranlage auf die doppelte Länge ausziehen lässt.

BRAWO® Fahrzeugausstattung

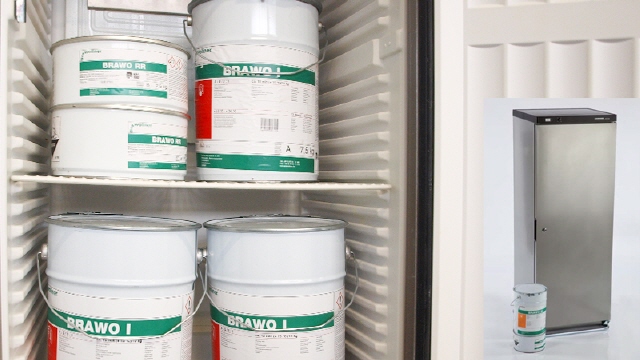

Klimaschrank

  • Individuelle Temperaturegelung
  • Heizen und Kühlen nach Bedarf
  • Konstante und gleichmäßige Temperatursteuerung
  • Bessere Verarbeitungseigenschaften der BRAWO® Harze bei niedrigen Temperaturen
  • Gekühltes Harz ermöglicht längere Verarbeitungszeiten bei höheren Außentemperaturen
  • Bruttoinhalt, gesamt 333 Liter

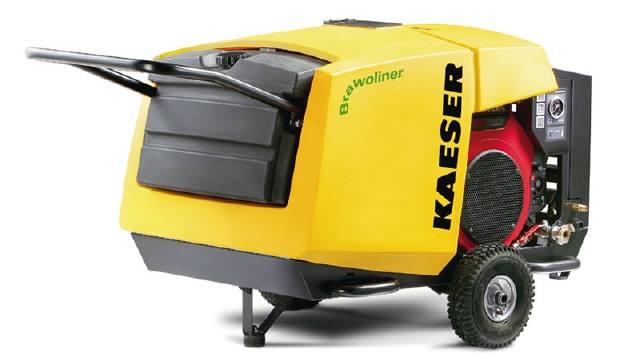

Kompressor Mobilair M13

  • Benzingetrieben, Tankinhalt 20-l-Benzin
  • Reifen zum manuellen Bewegen und Bebzw. Entladen
  • Effektive Luftliefermenge 1,2 m3/Min. (kann auch zum Einsatz von luftbetriebenen Fräsrobotern verwendet werden)
  • Luftkühlung
  • Kompressoren in weiteren Leistungsklassen (z. B. M15/M17) auf Wunsch lieferbar
  • Optional: Tragegestell mit Druckluftnachkühler

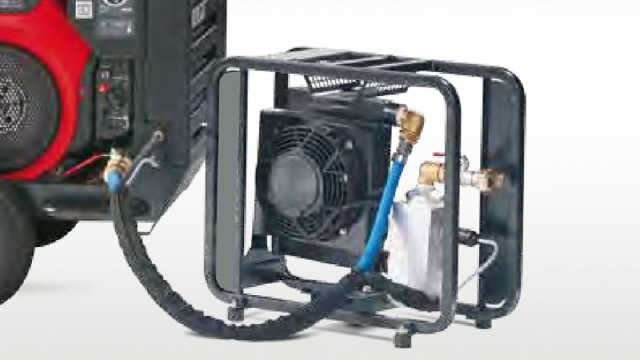

Tragegestell mit Druckluftnachkühler

  • M13, M15 und M17 lassen sich auch mit einem externen Druckluft-Nachkühler betreiben. Für diese Modelle bieten wir ein Tragegestell mit fest montierten Verbindungsleitungen für Druckluft, Stromversorgung des Lüfters und Kondensatrückführung an.

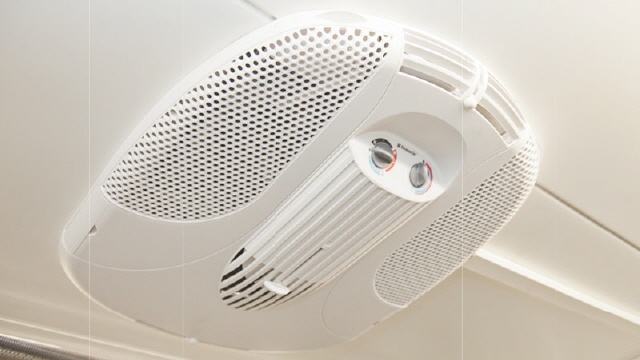

Klimaanlage zur Dachmontage

  • Die Dachklimaanlage zum Kühlen oder Heizen des Sanierungsfahrzeugs schafft optimale Arbeitsbedingungen für ein schnelles und sicheres Imprägnieren des Liners.
  • 3'200 Watt Kälteleistung, 230 V
  • 1'600 Watt Heizleistung, 230 V
  • Stromverbrauch (kühlen/heizen): 1'350/1'600 Watt
  • Drei Lüfterstufen mit angenehm ruhigem Lauf
  • Regelung der Anlage über Bedienpanel
  • Inkl. Montage von Unterbrecherkontakten in der Tür zur Abschaltung der Klimaanlage

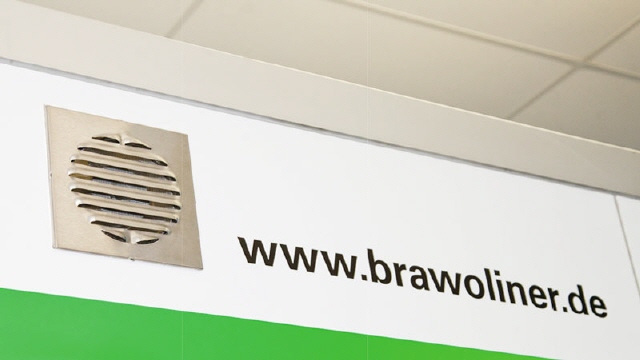

Abzugslüfter/-ventilator

  • Ist eine Klimaanlage verbaut empfiehlt sich ein Abzugslüfter um eventuell auftretende Harzgase abzuführen

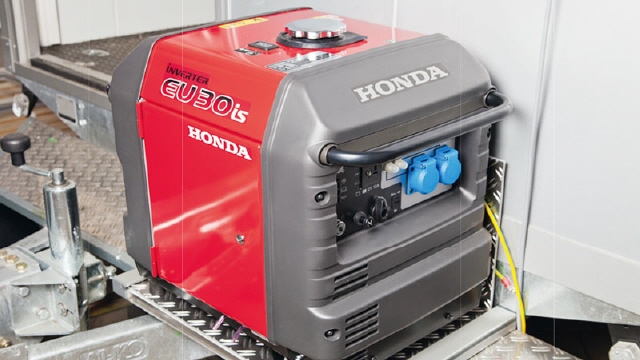

Stromerzeuger EU30i

  • Ein Stromerzeuger macht Sie unabhängig von externer Stromversorgung.
  • Dauerleistung 2,8 kVA / 230 V (Überlast) 12,2 A
  • Nennleistung/ Drehzahl 3,28 kW bei 3.500 U/Min.
  • Tankinhalt 13,3 l (Tankuhr)
  • Betriebsdauer/Volllast 7,1 h (20 h bei Ökoschaltung)
  • Schallleistungspegel LWA = 90 dB(A),
  • Schalldruck bei 7 m = 56 dB(A)
  • Abmessungen (LxBxH) 660 x 450 x 535 mm

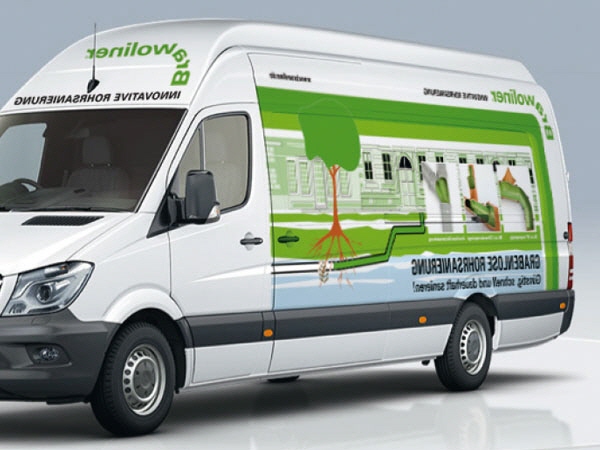

Individuelles Fahrzeugdesign

  • Beklebung Ihrer Fahrzeuge mit PVC-Hochleistungsfolie im BRAWOLINER®-Design oder individuell gestaltet
  • Layout nach Ihren Vorgaben
  • Seitenbeklebung
  • Beschriftung mit Einzelbuchstaben
Inversionstrommeln

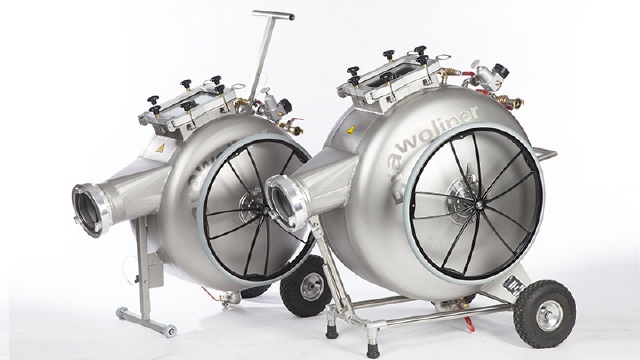

BRAWOLINER® - Inversionstrommeln

Die BRAWO® Inversionstrommel ermöglicht eine Inlinersanierung im Inversionsverfahren mittels Luftdruck. Die hochwertige Inversionstrommel aus rostfreiem Edelstahl steckt voller nützlicher Details: So kann man durch die Spezialkonstruktion der Trommelachse den inversierten Liner ohne Druckverlust mit warmem Wasser befüllen und damit die Aushärtezeiten drastisch reduzieren. Die optionale Kameraschleuse ermöglicht zudem die Inspektion des inversierten Inliners – auch ohne Druckverlust.

Auf diese Weise kann gegebenenfalls noch korrigierend eingegriffen werden, bevor die Aushärtung des Epoxidharzes fortgeschritten ist.

Um die Verarbeitungszeit weiter zu optimieren, sind sämtliche wechselbaren Inversionshilfen ausschließlich mit Storz- Schnellkupplungen versehen. Die verschiedenen Inversionsbögen gehören selbstverständlich zur Grundausstattung der Inversionstrommel.

Kapazitäten der BRAWO® Inversionsgeräte

  Bezeichnung Gewicht Grösse (L x B x H) DN 100 */** DN 150 */**
Micro DN 350 ca. 27 kg 55 x 50 x 70 cm 12 m / 8 m 8 m / 6 m
Micro DN 500 ca. 33 kg 70 x 50 x 87 cm 20 m / 16 m 13 m / 10 m
Mini DN 600 ca. 46 kg 90 x 50 x 90 cm 33 m / 28 m 25 m / 22 m
DN 700 UL ca. 50 kg 110 x 70 x 105 cm 72 m / 56 m 48 m / 37 m
DN 800 ca. 79 kg 125 x 70 x 115 cm 100 m / 78 m 65 m / 47 m
DN 800 XL ca. 95 kg 125 x 87 x 115 cm 124 m / 94 m 84 m / 63 m
Dreibein ca. 16 kg 70 x 30 x 100-300 cm > 100 m / > 100 m > 100 m / > 100 m
  • * max. Inversionslänge des Liners
  • ** max. Inversionslänge des Liners + Wasserschlauch, 3/4"

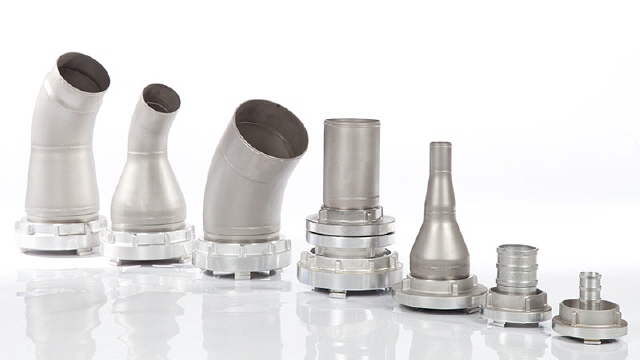

BRAWO® Inversionsrohre

  • für alle BRAWO® Inversionstrommeln
  • Gerade und gebogen
  • Kupplung Storz F-150 und A-110
  • Rohrdurchmesser (mm) 50, 70, 100/120, 150, 200

BRAWO® Inversionsschläuche

  • Zur flexiblen Verlängerung der Inversionsrohre
  • Kupplung Storz F-150 und A-110
  • Längen 0,5 m, 1 m, 2 m, 3 m, Sonderlängen auf Wunsch lieferbar

BRAWO® Halteband

  • Das robuste Flachband von BRAWOLINER® dient zur Steuerung und sicheren Kontrolle der Inversionsgeschwindigkeit.
Imprägnieranlagen

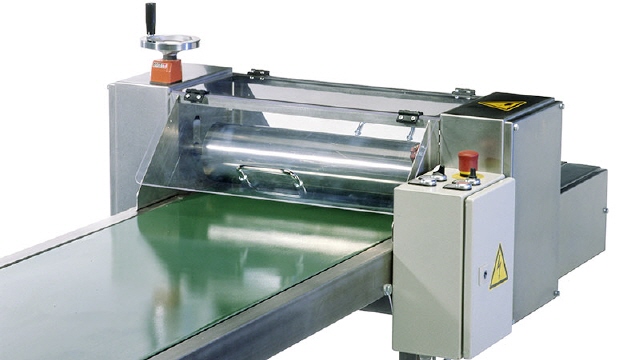

Elektrische Imrägnieranlage

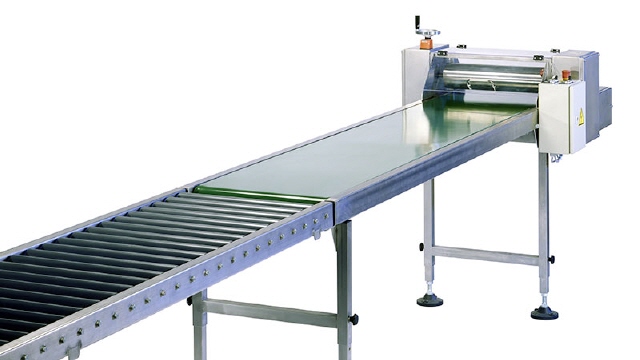

Die elektrische Imprägnieranlage ermöglicht eine schonende und gleichmäßige Imprägnierung des Inliners mit dem entsprechenden Harz. Durch die exakt, über eine Digitalanzeige einstellbare Imprägnierhöhe, wird eine gleichmäßige Wandstärke über die komplette Länge ermöglicht. Der in beide Richtungen stufenlos regulierbare Elektroantrieb erleichtert die Linerimprägnierung selbst bei längeren Sanierungsstrecken erheblich. Die Imprägnieranlage kann mit der mitgelieferten Rollenbahn mit nur wenigen Handgriffen problemlos verlängert werden.

Technische Daten

  • Bandlänge: 3'000 mm
  • Rollenbahn: 2'500 mm
  • Bandbreite : 400 mm, für Liner bis DN 250; 500 mm, für Liner bis DN 300
  • Arbeitshöhe: ca. 800 mm bis 1'000 mm

Manuelle Imrägnieranlage

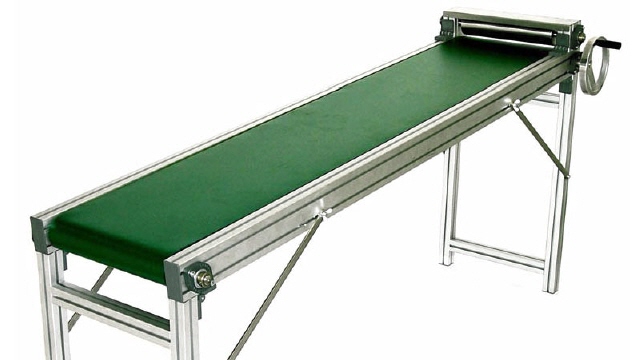

Durch Drehen der Handkurbel wird ein Förderband und somit der darauf liegende Liner durch die Imprägnierwalzen bewegt.
Aufgrund des geringen Gewichts kann die klappbare manuelle Imprägnieranlage leicht transportiert werden und somit auch im Haus bzw. in Industrieanlagen baustellennah aufgebaut werden.

Technische Daten

  • Bandlänge: 2'050 mm
  • Bandbreite: 380 mm für Liner bis DN 225, 480 mm für Liner bis DN 300
  • Arbeitshöhe: ca. 860 mm, Tisch ca. 6 Grad Neigung
  • Gewicht: 50 kg

Vakuumpumpe

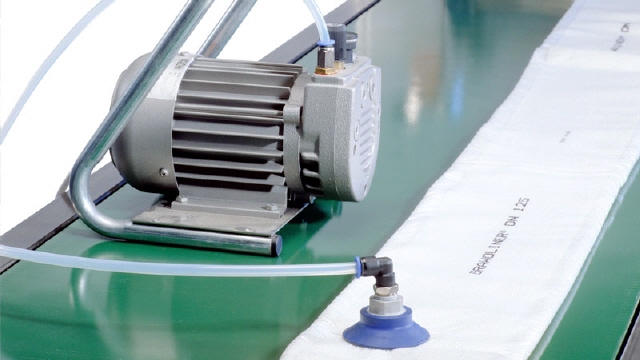

Eine Vakuumpumpe erleichtert das Imprägnieren und verringert die Gefahr von Lufteinschlüssen deutlich.

Vorteile der Vakuumpumpe

- Leistungsstarke Pumpe für eine schnelle Evakuierung der Luft
- 4 m Vakuumschlauch mit Saugvorrichtung
- Lieferbar mit Halterung zur Wandmontage oder Tragegriff
- In verschiedenen Leistungsstufen erhältlich

Harzmischgeräte

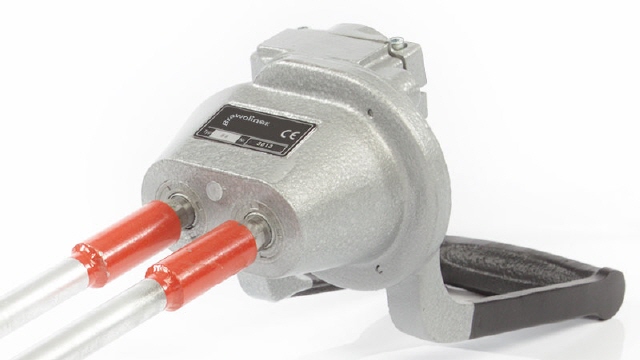

BRAWO® Harzmischer

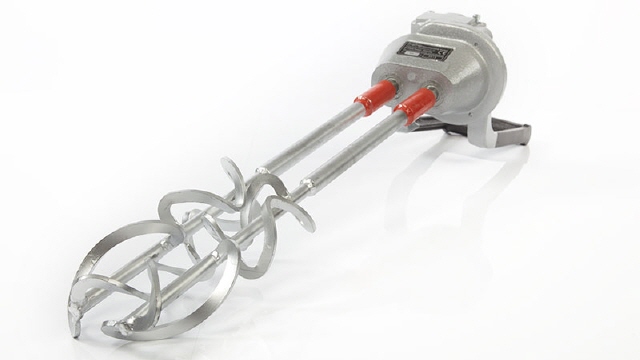

BRAWOLINER® bietet einen Zwangsmischer an, mit dem sich die beiden Komponenten sicher und blasenfrei zusammenführen lassen. Dieser verfügt über ein speziell geformtes Rührwerk, mit zwei gegenläufig arbeitenden Mischwerkzeugen (Rührwendel).

Das Ineinandergreifen und die Gegenläufigkeit der Rührwendel bewirken einen perfekten Zwangsmischvorgang und vermeiden gleichzeitig, dass Luft beim Rührvorgang in das Harz eingearbeitet wird.

Technische Daten

  • Mischerhöhe mit Mischwerkzeug: 130 cm
  • Gewicht der Maschine: 7,5 kg
  • Leistung: 0,5 kg - 1,2 kW

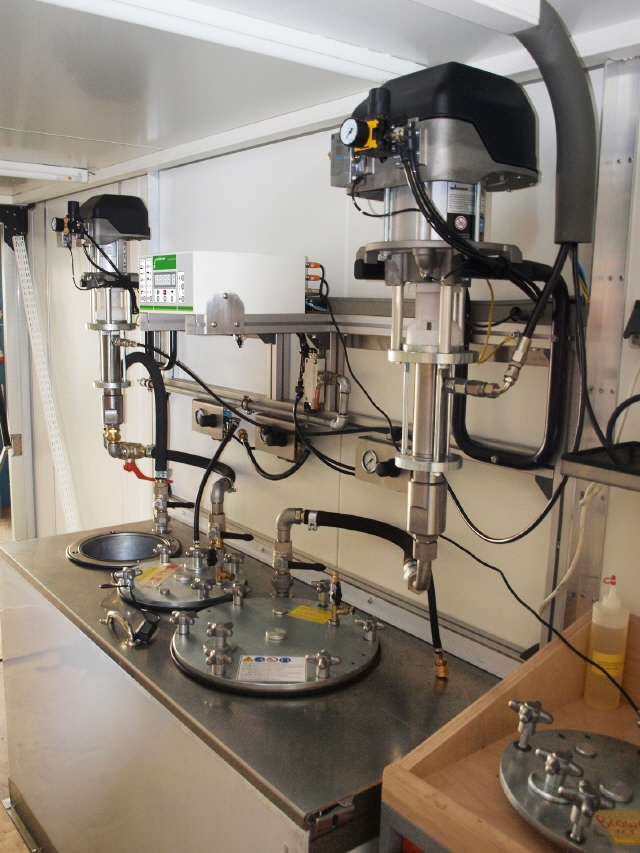

BRAWO® Harzmischanlage

Die richtige Dosierung von Harz und Härter sowie eine homogene Vermischung der beiden Komponenten sind entscheidende Qualitätskriterien in der Kanalsanierung. Aus diesem Grund fordern immer mehr Auftraggeber in Ausschreibungen eine Harzmischanlage. BRAWOLINER® bietet eine zuverlässige und hochqualitative Anlage mit der sich Harz und Härter optimal temperieren, dosieren und mischen lassen. Bei großen Aufträgen erleichtert die BRAWO® Harzmischanlage das Arbeiten deutlich. Die Harzmenge kann exakt eingestellt werden und wird zuverlässig im vorgeschriebenen Mengenverhältnis von Harz und Härter gemischt.

Klimakammer mit Materialbevorratung

  • Automatisches Kühlen und Erwärmen
  • Optimale Harztemperatur bei jedem Wetter
  • 60 Liter Harzstamm
  • 20 Liter Härter BRAWO I
  • 20 Liter Härter BRAWO III

Hochpräzise Dosierung

  • 2 unabhängige Präzisions-Kolbenpumpen
  • 200 Messpunkte pro Kolbenhub
  • Mischungsverhältnis frei einstellbar
  • Einzelkomponenten separat ausliterbar
  • Wartungs- und verschleißarm

Zweistufiger Mischprozess

  • Vortaktung der Komponenten
  • Mischen mit Einweg-Statikmischer
  • Minimaler Reinigungsaufwand, da Harz und Härter erst im Statikmischer zusammengeführt werden

Einfache & komfortable Handhabung

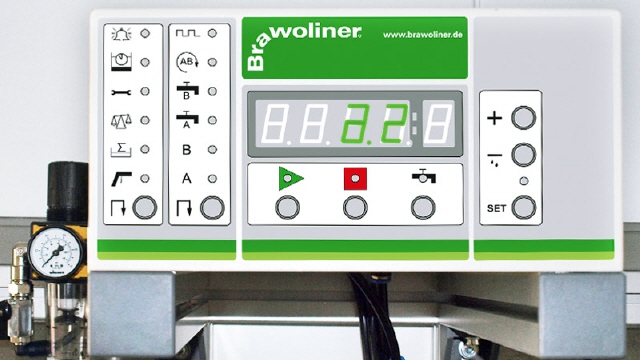

  • Einstellen der Gesamtmenge an der Steuereinheit
  • Mischen auf Knopfdruck direkt an der Imprägnieranlage
  • Beide Hände frei, dank schwenkbarem Mischkopf
Warmwasseraushärtung

BRAWOLINER® HotBox

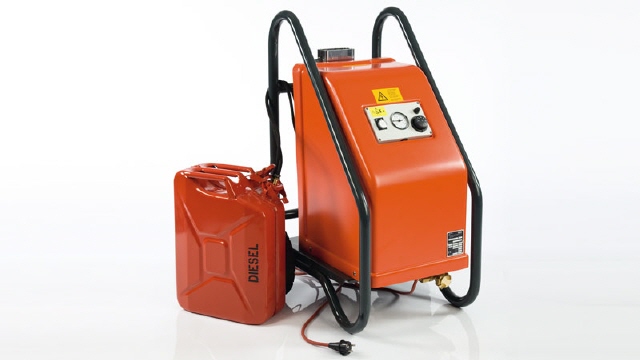

Die BRAWO® HotBox ist ein dieselbetriebener Durchlauferhitzer speziell für die Hauskanalsanierung.
Dank der hohen Heizleistung können bis zu 1000 Liter Wasser in der Stunde erhitzt werden. Das mobile Gerät kann leicht transportiert werden und lässt sich baustellennah im Freien betreiben.

Technische Daten

  • Antrieb (Wechselstrom): 1 ~ 230 V/50 Hz
  • Max. Betriebsdruck: 20 bar
  • Wassermenge (min./max.): 500/1'000 l/h
  • Temperatur: 60 – 90°C
  • Heizleistung netto: 61.000 kcal/h
  • Abmessungen (L x B x H): 620 x 610 x 950 mm

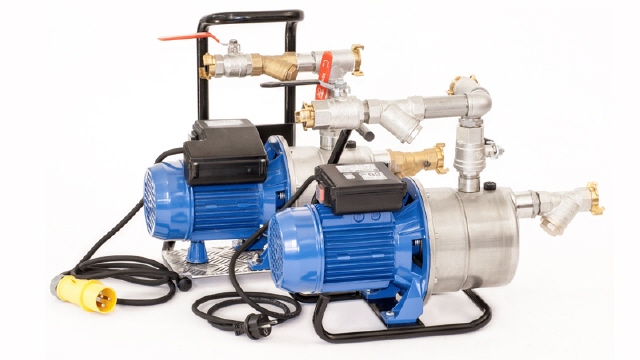

BRAWOLINER® Zirkulationspumpe

Bei der Warmaushärtung wird die BRAWO® HotBox an die Inversionstrommel angeschlossen und warmes Wasser in den Liner eingeleitet. Für die notwendige Zirkulation zwischen Liner und Durchlauferhitzer sorgt eine spezielle Pumpe, die für den Einsatz mit heißem Wasser konzipiert ist.

Technische Daten

  • Gewicht: 11,6 kg
  • Abmessungen (L x B x H): 208 x 419 x 216 mm
  • Spannung: 230 V
  • Nennleistung bei 50 Hz: 0,88 kW
  • Fördermenge in Verbindung mit BRAWO® HotBox: 14 l/min
Dampfaushärtung

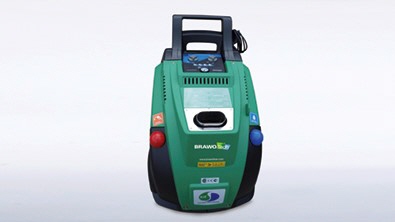

Steam Generator 50 UL

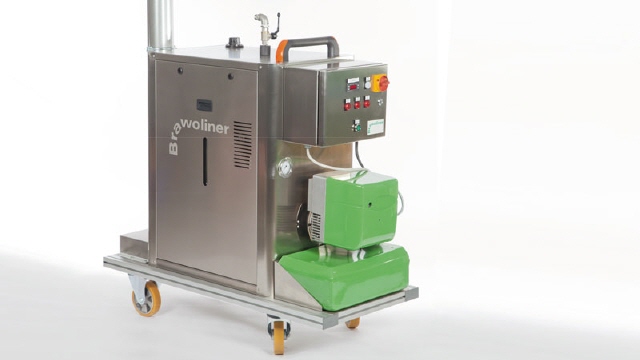

Der neue BRAWO® Steam Generator 50 UL zeichnet sich besonders durch sein geringes Gewicht und seine Mobilität aus - ein flexibler Einsatz auf der Baustelle ist mit ihm problemlos möglich.

Technische Daten

  • Leergewicht von 87 kg
  • Abmessungen: 1100 x 720 x 900 mm
  • Geringe Aufheizzeit von 2-3 Minuten
  • Leistung: Dampfleistung größer 50kg Dampf/Stunde

SteamUnit

In der Hauskanalsanierung hat sich neben der Aushärtung der harzgetränkten Liner mit warmem Wasser auch die Dampfaushärtung etabliert. Besonders bei der Sanierung von Fallrohren, wo eine Aushärtung mit Wasser nur bei kurzen Leitungsabschnitten bis ca. 4 Meter Höhendifferenz möglich ist, hat die Dampfaushärtung große Vorteile. BRAWOLINER® bietet mit der BRAWO® SteamUnit ein kompaktes und leistungsfähiges System.

Vorteile BRAWO® SteamUnit

  • Mobiler Dampferzeuger
  • Einfache Steuerung
  • In 15 Minuten einsatzbereit
  • Hohe Heizleistung Schnelle Aushärtung (nur 80 Min. Aushärtezeit in Verbindung mit BRAWO® HT)

Technische Daten

  • Dampfmenge: 50 kg/h
  • Dampfleistung: 29'000 W
  • Dampfdruck: 5 bar
  • Dampftemperatur: max. 159 °C
  • Abmessungen (L x B x H): 1'070 x 530 x 1'250 mm
  • Gewicht: ca. 180 kg
  • Heizleistung: bis 56 kW
VortexCutter

Zuläufe öffnen und Untergrundvorbereitung ab DN 50

Selbst bei Bögen oder Dimensionsänderungen gelingt es mit dem BRAWO® VortexCutter einen Zulauf in weniger als 10 Minuten zu öffnen.

Die geringen Investitionskosten und die minimale Rüst- und Reinigungszeit tragen ebenfalls zur besonderen Wirtschaftlichkeit des Cutters bei. Auch das Vorbereiten der Zulaufleitung für die Anschluss-Stutzensanierung kann mit dem BRAWO® VortexCutter einfach und zuverlässig durchgeführt werden.

BRAWO® VortexCutter Micro
Der BRAWO® VortexCutter Micro ist für den Einsatz im kleinen Nennweitenbereich DN 50 - DN 70 konzipiert. Die Reichweite beträgt 12 Meter.

BRAWO® VortexCutter Midi
Mit dem BRAWO® VortexCutter Midi lassen sich Zuläufe von DN 100 bis DN 150 öffnen. Die Arbeitslänge beträgt 12 Meter und kann optional auf 20 Meter erweitert werden.

BRAWO® VortexCutter Maxi
Der BRAWO® VortexCutter Maxi erfreut sich großer Beliebtheit. Das leistungsstärkste Gerät in der VortexCutter-Serie öffnet Zuläufe von DN 100 bis DN 200. Der starke 230 V-Motor ermöglicht eine hervorragende Kraftübertragung und mit der 30 Meter langen Welle haben wir die Reichweite des Gerätes verlängert.

Zubehör VortexCutter

Zum Öffnen eines Zulaufes wird zunächst ein Bohrkopf oder eine Bohrkrone an der Schiebewelle des BRAWO® VortexCutter befestigt. Damit wird eine kleine Öffnung im verschlossenen Zulauf hergestellt.

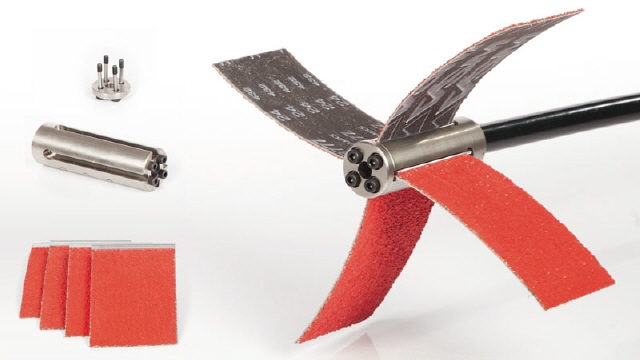

Anschließend wird ein mit Schleifpanels bestückter Werkzeugträger in die gebohrte Öffnung des Zulaufs eingeschoben. Schaltet man das Gerät ein, beginnt der Schleifkopf zu rotieren und zentriert sich somit automatisch im Rohr. Durch die Zentrifugalkraft werden die Schleifpanels gegen die Rohrwand gepresst und schleifen so den Zulauf frei.

Schnell, einfach und zuverlässig zum Erfolg

Der BRAWO® VortexCutter eignet sich auch zur Untergrundvorbereitung der Zulaufleitung bei Sanierungen mit BRAWOLINER® Anschluss-Manschetten.
Die flexible Schiebewelle kann durch mehrere Bögen bis zum Einsatzpunkt geschoben werden. Auch Dimensionsänderungen stellen kein Problem dar.
Die Reichweite beträgt je nach Ausführung bis zu 30 Meter.

Bei Steinzeug- oder Gussrohren ist es möglich, den Fräskopf mit Frontpanel und Bohrkopf zu versehen und so die Zuläufe in nur einem Arbeitsschritt zu öffnen.

BRAWO® Satellitenpacker

Anschluss-Stutzen schnell, einfach und günstig sanieren!

Für die grabenlose Sanierung von defekten Anschluss-Stutzen besteht hoher Bedarf. BRAWOLINER® bietet die passgenaue Lösung für Hauptrohre von DN 100 bis DN 150 und Zuläufe von DN 70 bis DN 150.

Mit den neuen BRAWO® Satellitenpackern und den BRAWOLINER® Anschlussmanschetten lassen sich selbst komplizierte Zuläufe in Fallleitungen schnell, preiswert und zuverlässig sanieren.

Bestehend aus

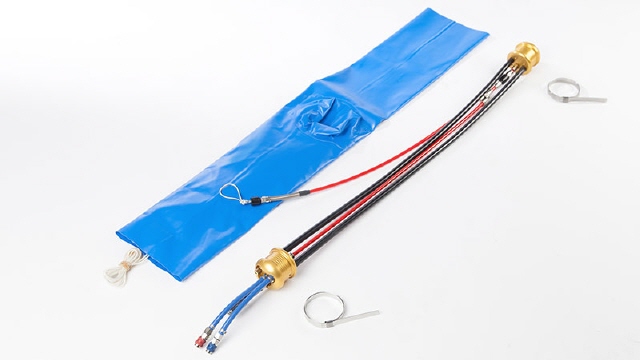

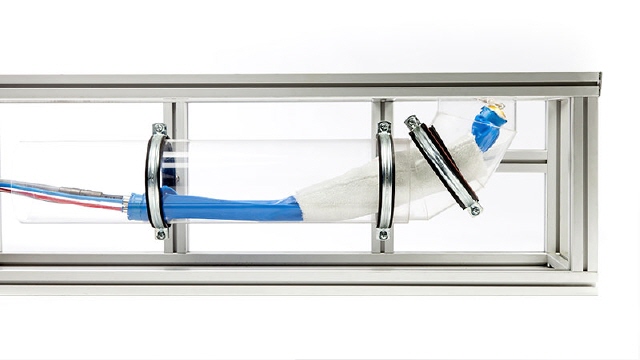

  • Dampfdichte Blase in verschiedenen Nennweiten und Anschlusswinkeln
  • Halter für Blase, starr oder flexibel
  • zwei Schnellspannschellen

Anschluss-Stutzen günstig sanieren

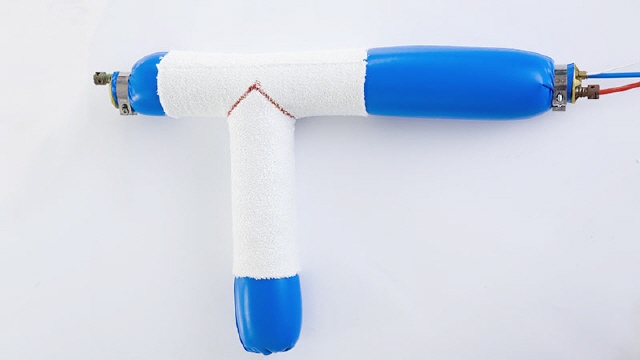

Bei der Sanierung wird eine mit Epoxid-Harz imprägnierte Anschlussmanschette auf den Spezialpacker gezogen und der Schaft in den Packer eingestülpt. Mittels der flexiblen Schiebestangen lässt sich der Packer speziell in Bögen leicht einführen und exakt zum Zulauf positionieren. Durch Zufuhr von Luft bläst sich der Packer auf und stülpt den Schaft in den Zulauf.

Prüf-Equipment

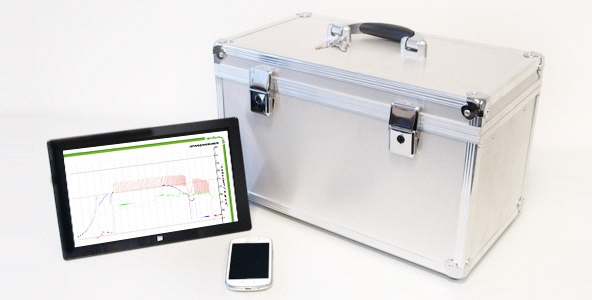

DocuBox 3.0)

mmer mehr Auftraggeber fordern eine lückenlose Dokumentation der Sanierungsmaßnahme. Angefangen von der Kamerabefahrung und der Überprüfung der Rohre auf Dichtheit, über eine Einbaudokumentation bis hin zur abschließenden Dichtheitsprüfung.
Besonders der Qualitätssicherung während des Einbaus wird zunehmend Beachtung geschenkt.

BRAWOLINER® hat ein kompaktes und zuverlässiges Testgerät entwickelt mit dem sich die Sanierungsmaßnahme überwachen lässt und die relevanten Daten dokumentiert werden können. Darüber hinaus bietet die DocuBox 3.0 die Möglichkeit, vor und nach der Sanierung eine Dichtheitsprüfung durchzuführen. Auf diese Weise lässt sich der Sanierungserfolg nicht nur überwachen, sondern auch belegen.

Immer mehr Kommunen und Auftraggeber fordern eine elektronische Dokumentation des Inliner-Einbaus und der Dichtheitsprüfung. Mit der neuen DocuBox 3.0 von BRAWOLINER® sind Sie bestens gerüstet.

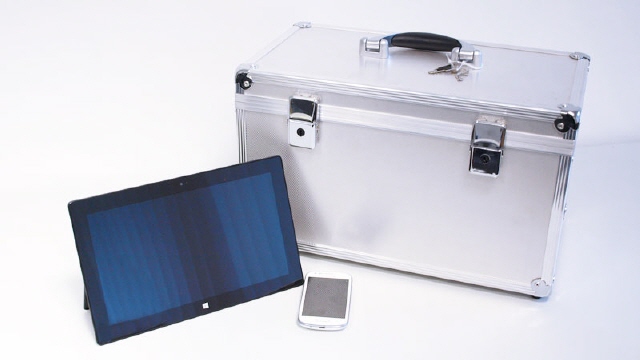

Die DocuBox 3.0 ist ein intuitiv zu bedienendes Dokumentationsgerät zur automatischen Qualitätskontrolle bei der Inlinersanierung. Alle Qualitätsfaktoren werden permanent gemessen, gespeichert und können per WLAN-Verbindung auf ihrem Smartphone angezeigt werden.

Auf diese Weise sind eventuell auftretende Unregelmäßigkeiten sofort ablesbar.

Darüber hinaus ermöglicht das Gerät eine abschließende Dichtheitsprüfung. Mit der optional erhältlichen bogengängigen Absperrblase lassen sich selbst Rohrleitungen mit geringem Durchmesser und Bögen bis zu 90° prüfen. Das Menü der BRAWO® DocuBox führt durch die Prüfungen und erzeugt ein digitales Prüfprotokoll im PDF-Format.
