Inversionstrommeln

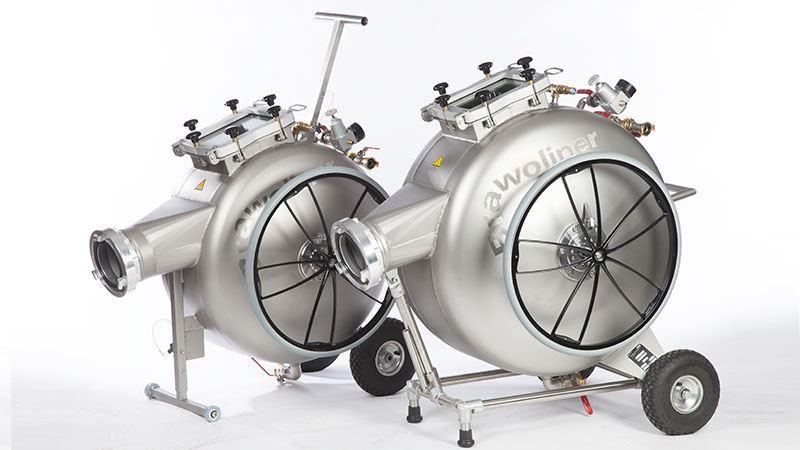

BRAWOLINER® - Inversionstrommeln

Die BRAWO Inversionstrommel ermöglicht eine Inlinersanierung im Inversionsverfahren mittels Luftdruck. Die hochwertige Inversionstrommel aus rostfreiem Edelstahl steckt voller nützlicher Details: So kann man durch die Spezialkonstruktion der Trommelachse den inversierten Liner ohne Druckverlust mit warmem Wasser befüllen und damit die Aushärtezeiten drastisch reduzieren. Die optionale Kameraschleuse ermöglicht zudem die Inspektion des inversierten Inliners auch ohne Druckverlust.

Auf diese Weise kann gegebenenfalls noch korrigierend eingegriffen werden, bevor die Aushärtung des Epoxidharzes fortgeschritten ist.

Um die Verarbeitungszeit weiter zu optimieren, sind sämtliche wechselbaren Inversionshilfen ausschließlich mit Storz- Schnellkupplungen versehen. Die verschiedenen Inversionsbögen gehören selbstverständlich zur Grundausstattung der Inversionstrommel.

Kapazitäten der BRAWO® Inversionsgeräte

Bezeichnung

Gewicht

Grösse (L x B x H)

DN 100 */**

DN 150 */**

Mini DN 600

ca. 46 kg

90 x 50 x 90 cm

33 m / 28 m

25 m / 22 m

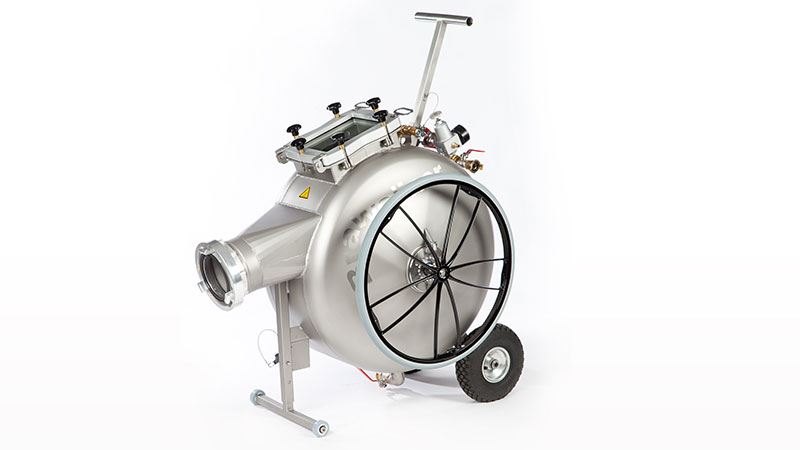

DN 700 UL

ca. 50 kg

110 x 70 x 105 cm

72 m / 56 m

48 m / 37 m

DN 800

ca. 79 kg

125 x 70 x 115 cm

100 m / 78 m

65 m / 47 m

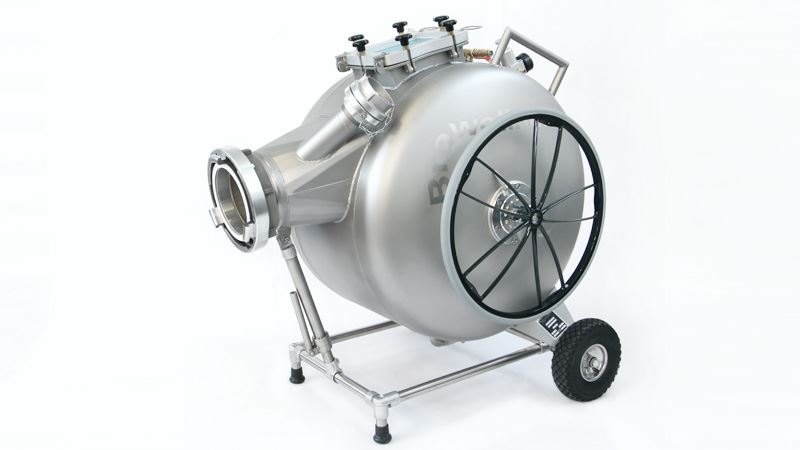

DN 800 XL

ca. 89 kg

125 x 90 x 115 cm

124 m / 94 m

84 m / 63 m

Drum_4_0

Drum 4.0

ca. 65 kg

105 x 76 x 105

72 m / 56 m

48 m / 37 m

  • * max. Inversionslänge des Liners

  • ** max. Inversionslänge des Liners + Wasserschlauch, 3/4"

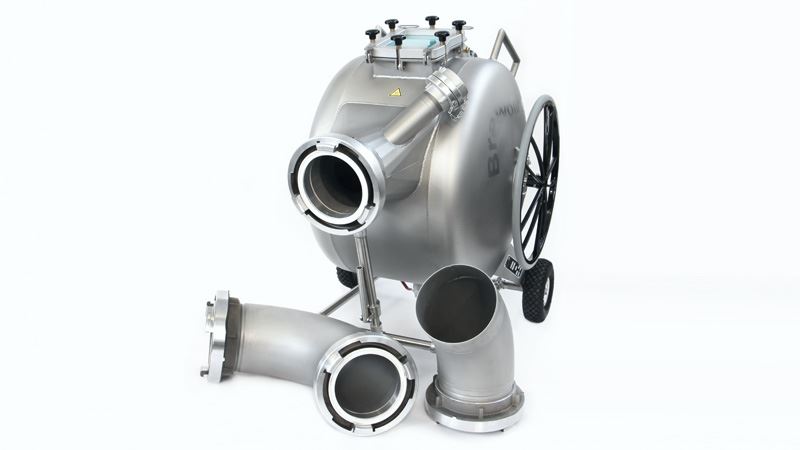

BRAWO® Inversionsrohre

  • für alle BRAWO Inversionstrommeln

  • Gerade und gebogen

  • Kupplung Storz F-150 und A-110

  • Rohrdurchmesser (mm) 50, 70, 100/120, 150, 200

BRAWO® Halteband

  • Das robuste Flachband von BRAWOLINER dient zur Steuerung und sicheren Kontrolle der Inversionsgeschwindigkeit.

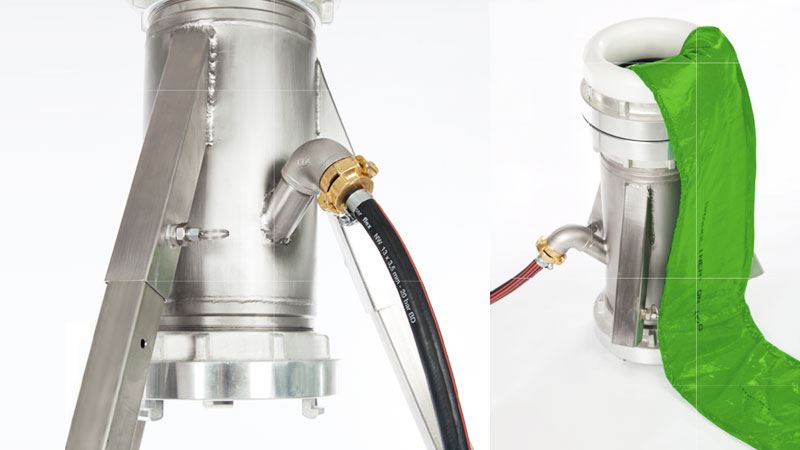

BRAWO® Dreibein für Wassersäuleninversion DN 200 und DN 300

  • Einbauvorrichtung für die Inversion mittels hydrostatischem Druck (Wassersäule)

BRAWO® Inversionsschläuche

  • Zur flexiblen Verlängerung der Inversionsrohre

  • Kupplung Storz F-150 und A-110

  • Längen 0,5 m, 1 m, 2 m, 3 m, Sonderlängen auf Wunsch lieferbar

Blinddeckel F150 (Wasser)

  • Der Blinddeckel ermöglicht es, den Liner nach der Inversion weiterhin unter Druck zu halten und die Drucktrommel für die Inversion eines weiteren Liners einzusetzen

GEKA-Wasseranschluss und Kunststofflippe

  • Integrierter GEKA-Wasserschlauch-Anschluss

  • Kunststofflippe verhindert eine Beschädigung des Liners
