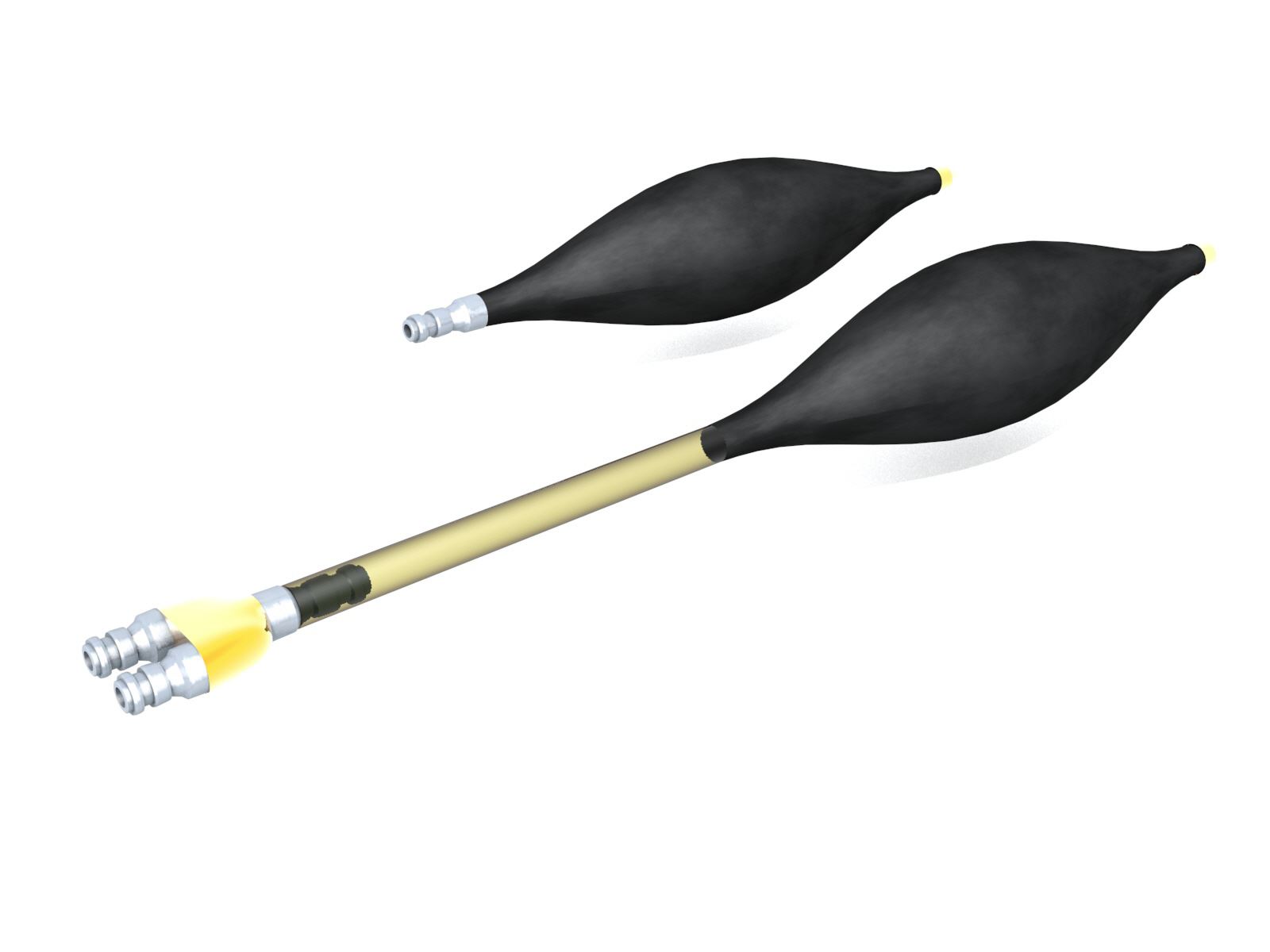

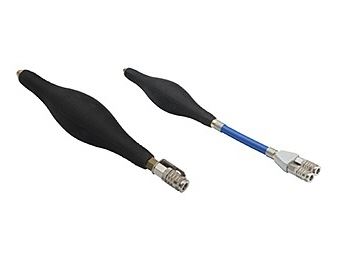

SAVA – Forma ellittica

Gli otturatori ellittici SAVA consentono di posizionare un otturatore nei tubi con gomiti. Inoltre, possono essere collocati in una tubazione in cui l'apertura del tubo è più piccola del tubo stesso. Tutte le parti metalliche sono in materiale inossidabile. Il design innovativo e l'elevata flessibilità facilitano la manipolazione e l'inserimentodell’otturatore.

DIMENSIONI OTTURATORI ELLITTICI SAVA

Articolo-Nr.

Applicazione

Dimensioni (DN x L)

Pressione max.

Peso

511807

DN 50 - 80 mm

45 x 280 mm

3.0 bar

0.300 kg

511808

DN 80 - 130 mm

76 X 360 mm

2.5 bar

0.400 kg

511809

DN 100 - 160 mm

98 x 420 mm

2.0 bar

0.600 kg

511810

DN 150 - 210 mm

140 x 510 mm

2.0 bar

0.800 kg

511811

DN 200 - 315 mm

200 x 730 mm

2.0 bar

1.250 kg

519420

DN 315 - 500 mm

315 x 950 mm

1.5 bar

1.450 kg

DIMENSIONI OTTURATORI ELLITTICI SAVA CON BYPASS

Articolo-Nr.

Applicazione

Dimensioni (DN x L)

Pressione max.

Pes

Bypass

511812

DN 50 - 80 mm

45 X 490 mm

3.0 bar

0.700 kg

5 mm

511813

DN 80 - 130 mm

76 x 570 mm

2.5 bar

0.800 kg

5 mm

511814

DN 100 - 160 mm

98 x 645 mm

2.0 bar

1.0 kg

7 mm

511815

DN 150 - 210 mm

140 x 760 mm

2.0 bar

1.2 kg

7 mm

511816

DN 200 - 315 mm

200 x 1'060 mm

2.0 bar

1.7 kg

7 mm

519421

DN 315 - 500 mm

315 x 1'280 mm

1.5 bar

1.9 kg

7 mm
