SAVA – Forma lunga

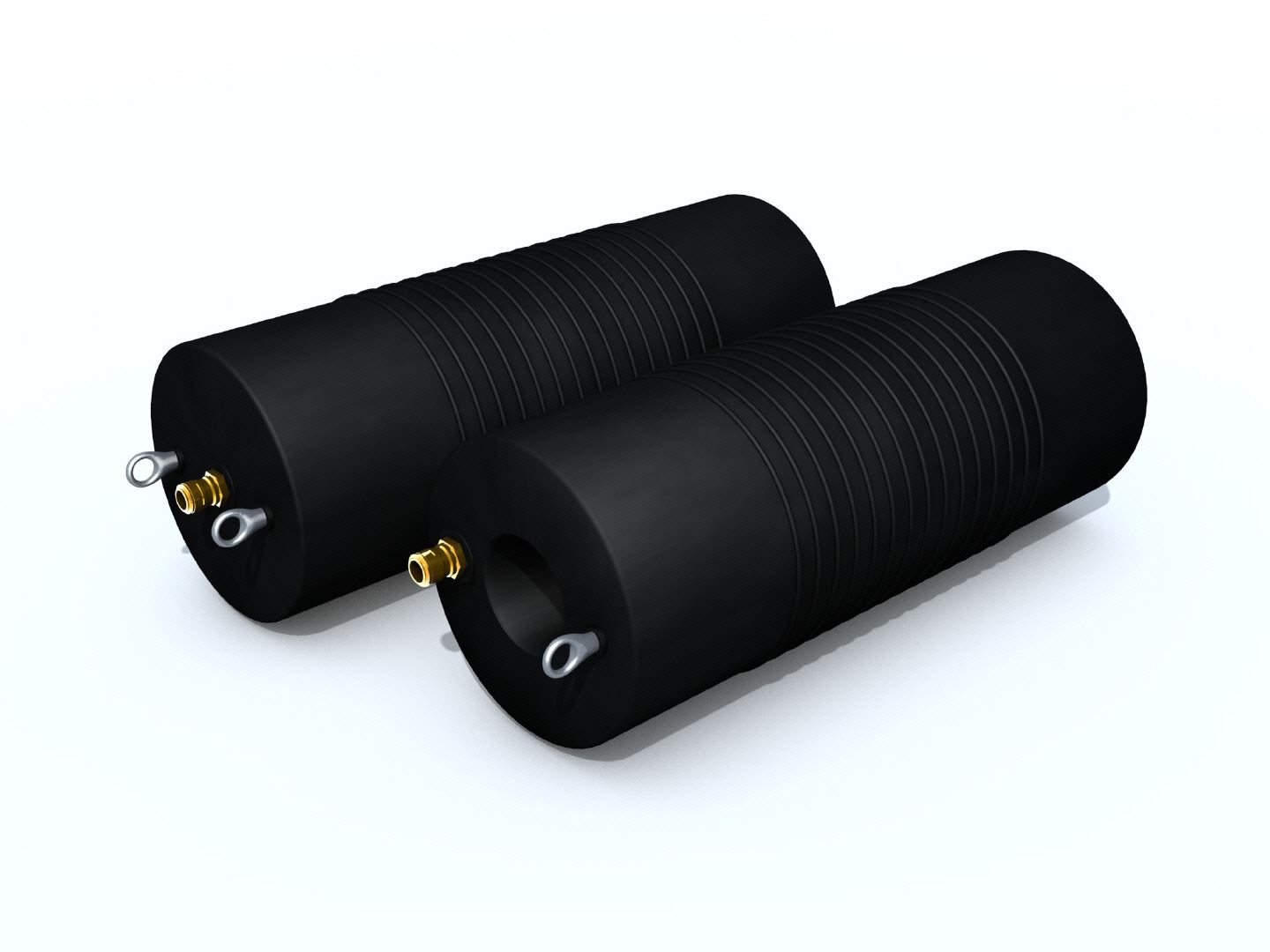

Gli otturatori multidimensionali SAVA sono rinforzati con fibre aramidiche e presentano un'ampia gamma di applicazioni. Ciascun otturatore può essere impiegatop su più diametri di tubi che vanno da 40 mm a 1.800 mm. Poiché le loro dimensioni si sovrappongono, possono soddisfare requisiti specifici. Sono flessibili e possono essere facilmente piegati in angoli stretti o spinti attraverso l'apertura del pozzetto.

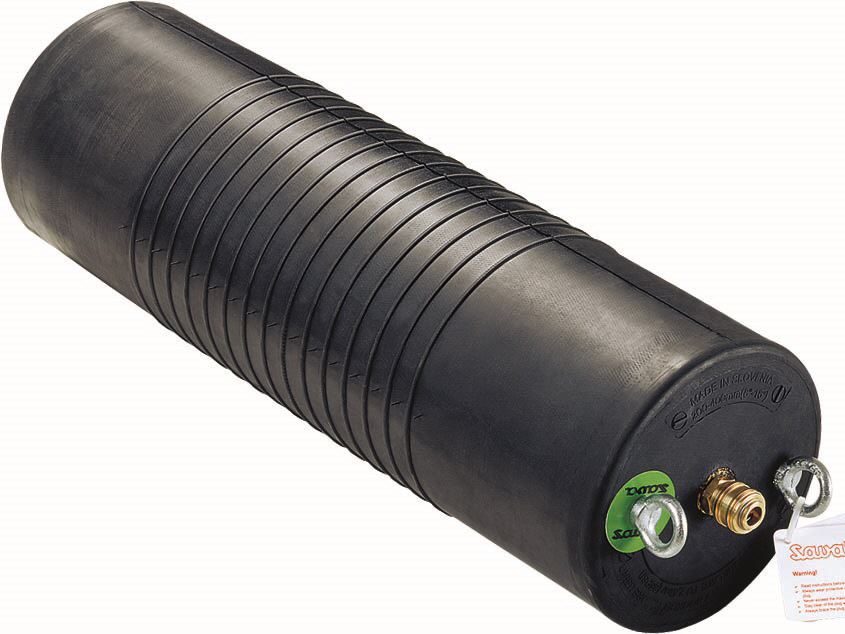

DIMENSIONI OTTURATORI SAVA

Articolo-Nr.	Applicazione	Dimensioni (DN x L)	Pressione max.	Peso
519423	DN 40 - 70 mm	35 x 160 mm	2.5 bar	0.2 kg
519424	DN 70 - 150 mm	68 x 300 mm	2.5 bar	0.4 kg
60417	DN 100 - 200 mm	92 x 500 mm	2.5 bar	1.4 kg
60418	DN 150 - 300 mm	142 x 540 mm	2.5 bar	2.6 kg
60419	DN 200 - 400 mm	192 x 600 mm	2.5 bar	3.6 kg
60422	DN 350 - 600 mm	322 x 830 mm	2.5 bar	9.8 kg
60453	DN 500 - 800 mm	472 x 1'150 mm	2.5 bar	19.5 kg
60425	DN 500 - 1'000 mm	472 x 1'150 mm	1.5 bar	19.5 kg
523941	DN 600 - 1'200 mm	574 x 1'450 mm	1.5 bar	38.0 kg
78959	DN 750 - 1'500 mm	600 x 2'300 mm	1.0 bar	75.0 kg
535881	DN 800 - 1'800 mm	600 x 3'000 mm	1.0 bar	106.0 kg

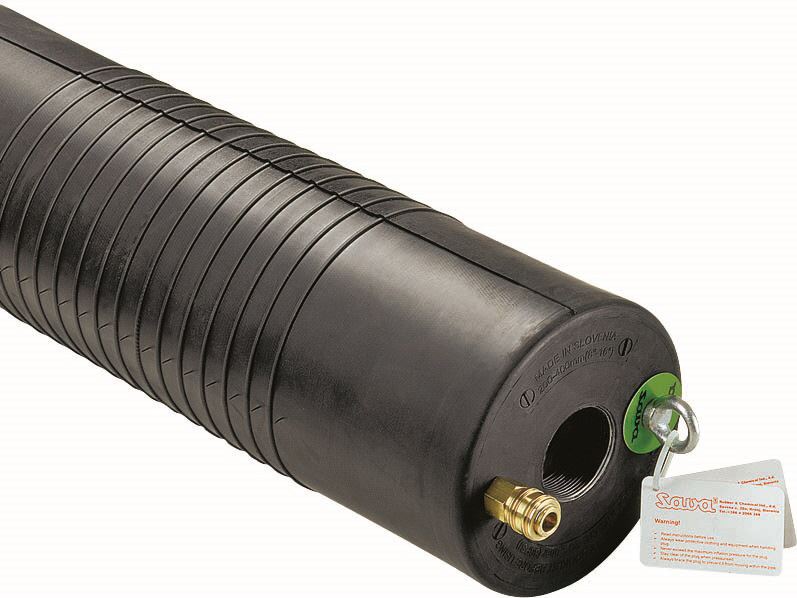

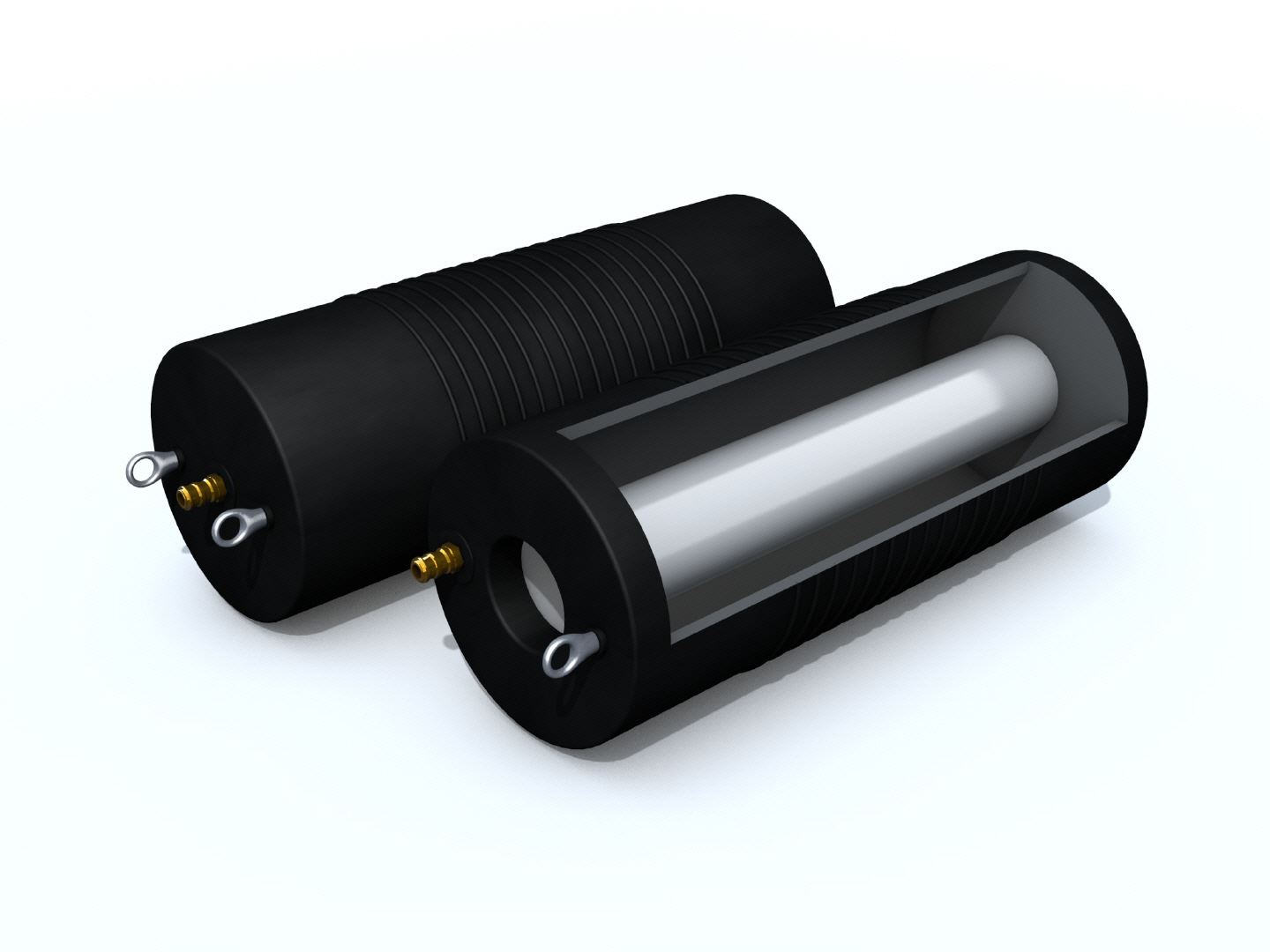

DIMENSIONI OTTURATORI SAVA CON BYPASS

Articolo-Nr.	Applicazione	Dimensioni (DN x L)	Pressione max.	Peso	Bypass
526849	DN 70 - 150 mm	68 X 300 mm	2.5 bar	1.7 kg	1/2"
60429	DN 100 - 200 mm	92 x 500 mm	2.5 bar	2.7 kg	1"
60432	DN 150 - 300 mm	142 x 540 mm	2.5 bar	4.3 kg	1"
60434	DN 200 - 400 mm	192 x 600 mm	2.5 bar	7.0 kg	2"
60440	DN 350 - 600 mm	322 x 830 mm	2.5 bar	16.0 kg	2"
60454	DN 500 - 800 mm	472 x 1'150 mm	2.5 bar	32.5 kg	2"
60442	DN 500 - 1'000 mm	472 x 1'150 mm	1.5 bar	32.5 kg	2"
523942	DN 600 - 1'200 mm	574 x 1'450 mm	1.5 bar	55.5 kg	4"
78960	DN 750 - 1'500 mm	600 x 2'300 mm	1.0 bar	91.0 kg	4"
535882	DN 800 - 1'800 mm	600 x 3'000 mm	1.0 bar	117.0 kg	4"
