Otturatori e tester per tubi devono sempre essere installati in conformità alle norme antinfortunistiche.

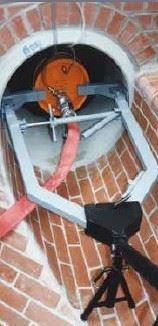

Le nostre unità di puntellamento con controventatura aggiuntiva significano SICUREZZA.
SONO CARATTERIZZATE DA:
Gestione semplice e pratica
Regolazione continua delle singole unità in base al diametro del tubo di scarico
Puntellamento affidabile anche in presenza di tubi lisci e scivolosi
LA COMBINAZIONE DI “UNITÀ DI PUNTELLAMENTO CON RINFORZO AGGIUNTIVO" RENDE POSSIBILE:
Aumento della capacità di carico per i tubi di scarico a partire da DN 300 mm
Assorbimento di forza fino a circa 5'000 kg per tubi fino a DN 1'000 mm
Il sistema è conforme ai requisiti delle "Istruzioni di sicurezza TBG per il lavoro con attrezzature di puntellamento temporaneo di tubi" e delle GUV 17.6 . Le "Istruzioni di attuazione per le misure di protezione nelle condutture stabiliscono che ... I dispositivi di chiusura a frizione, ad esempio i pistoni, gli otturatori o altri dispositivi pneumatici di chiusura delle tubazioni, devono essere ulteriormente assicurati contro il movimento".
DIMENSIONI
|
Articolo.-Nr. |
Diametro nominale |
Lunghezza |
Larghezza |
Peso |
|---|---|---|---|---|
|
VG/010-015 |
100 - 150 mm |
350 mm |
75 mm |
2.5 kg |
|
VG/020-025 |
200 - 250 mm |
400 mm |
90 mm |
3.0 kg |
|
VG/030-040 |
300 - 400 mm |
780 mm |
280 mm |
13.0 kg |
|
VG/040-060 |
400 - 600 mm |
900 mm |
370 mm |
14.0 kg |
|
VG/060-100 |
600 - 1'000 mm |
1'050 mm |
570 mm |
25.0 kg |
|
VG/080-120 |
800 - 1'200 mm |
1'250 mm |
570 mm |
28.0 kg |
